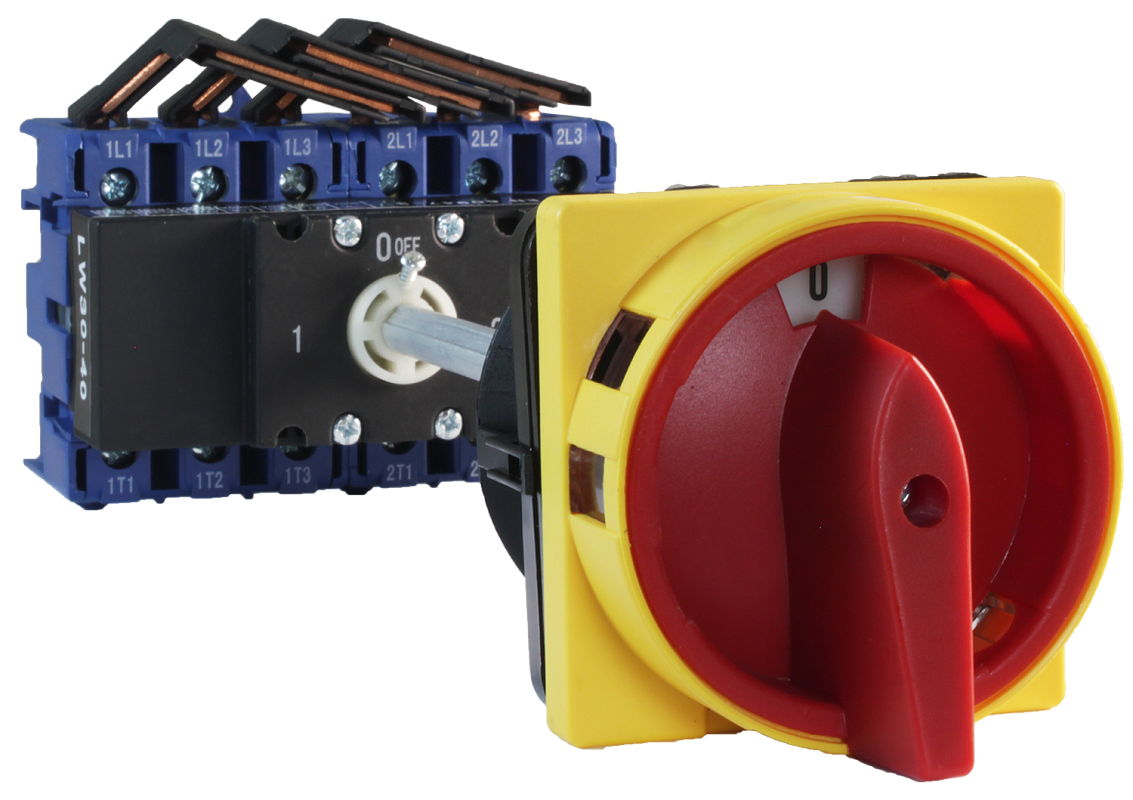

Кулачковый переключатель ПК-А46

Арт: E93057

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 40 А
Количество положений: 3 (1-0-2)
Количество полюсов: 3
Возможность блокировки включения замком
Монтаж: ручка – на дверь щита, основание – на DIN-рейку или на плоскость

В закладки

7 375 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Кулачковый переключатель ПК-А46 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.

Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)

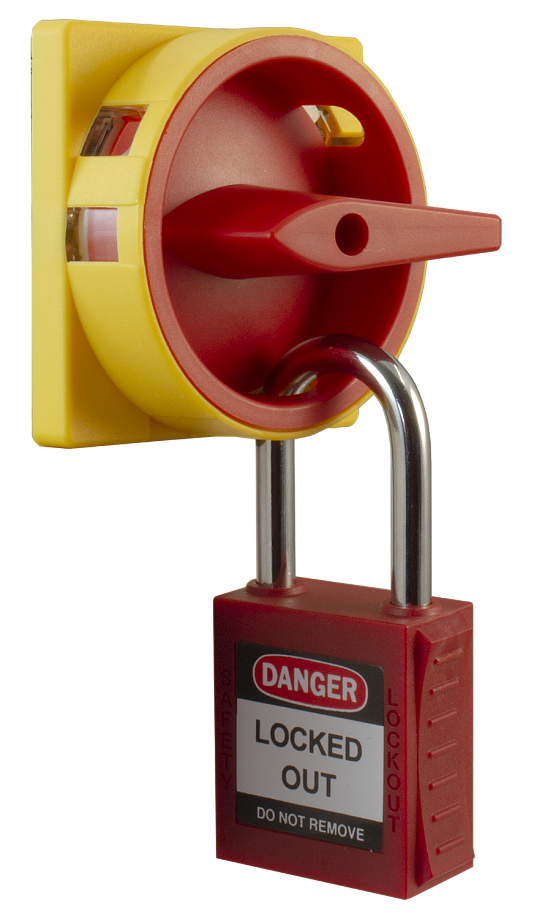

Возможность установки замка или пломбы для блокировки включения
Положение выключателя ON блокирует открытие двери шкафа
Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж ручки на переднюю или боковую панель щита, а основания на DIN-рейку или плоскость
Подходят для шкафов глубиной 250 мм
Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.

Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Номинальный ток	40 А
Номинальное напряжение	240/440 В
Количество полюсов	3
Номин. рабочий ток при АС-21, АС-22 240 В/440 В	40 А
Номин. рабочий ток при АС-23 240 В/440 В	30 А
Номин. мощность при AC-23 240 В	7,5 кВт
Номин. мощность при AC-23 440 В	15 кВт
Номин. рабочий ток при АС-3 240 В/440 В	22 А
Номин. мощность при AC-3 240 В	7,5 кВт
Номин. мощность при AC-3 440 В	11 кВт
Количество положений	3 (1-0-2)
Мех. износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Монтажное отверстие	∅ 11 мм
Диаметр отверстия под блокировочный замок	8 мм
Глубина шкафа	250 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C
Габаритые размеры	84×101×248 мм

Схемы коммутации

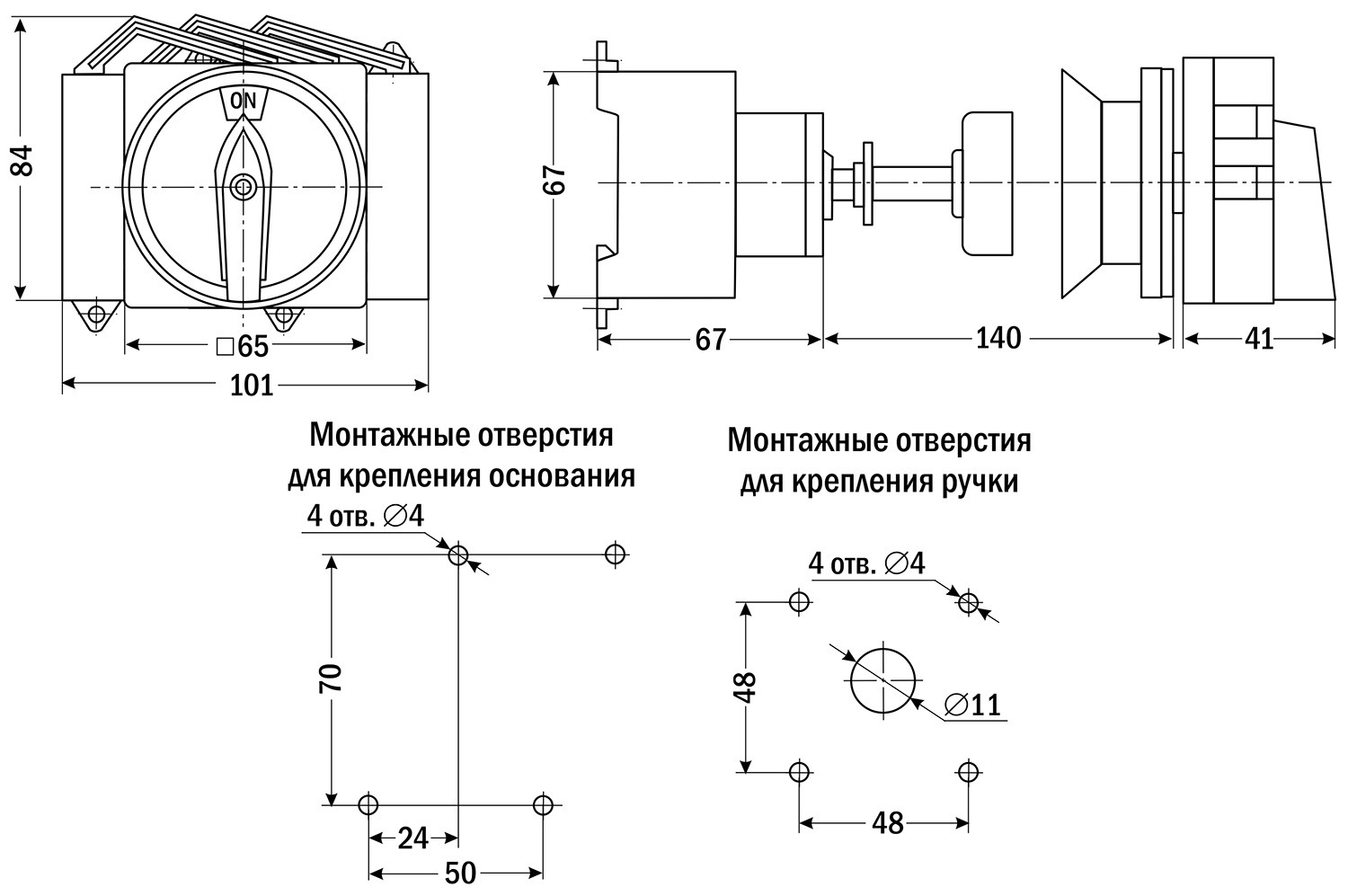

Габаритные размеры
