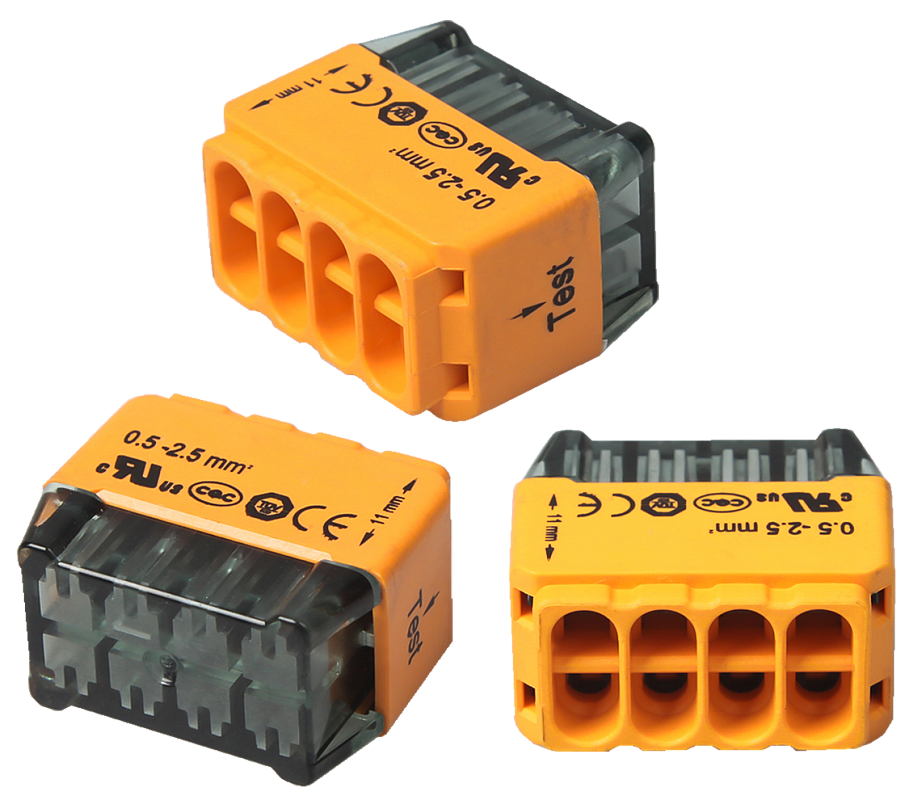

Клемма соединительная UC42-08 с четырьмя разъемами применяется для быстрого и безопасного соединения проводов сечением 0,75...2,5 мм². Выдерживает ток силой до 24 А. Отличается простотой монтажа, надежностью и долговечностью эксплуатации. Клемма позволяет сращивать провода, имеющие разные диаметры, и подключать одножильные и многожильные провода (при монтаже многожильных проводов концы их необходимо обжать при помощи втулочных наконечников).
Особенности:
- Надежная и быстрая фиксация провода плоско-пружинным зажимом без применения инструментов
- Прозрачный защитный корпус для контроля качества зачистки и фиксации провода в зажиме
- Возможность прозвонки соединения с помощью мультиметра
- Быстрое соединение проводов
Технические характеристики:
Параметр | Значение |
Количество контактов
| 8
|
Сечение провода
- одножильного
- многожильного
|
0,75...2,5 мм² (18...12 AWG)
1,5...2,5 мм² (16...12 AWG)
|
Номинальное напряжение | 450 В |
Максимальное напряжение | 2500 В в течение 1 минуты |
Номинальный ток | 24 А |
Номинальное сопротивление изоляции | 500 МОм |
Материал контактов | Луженая медь |
Цвет | Оранжевый
|
Способ подключения проводов
| Пружинный зажим
|
Монтаж | В монтажную коробку |
Температура эксплуатации | −45...+105°C |
Габаритные размеры | 11×20×16,5 мм |

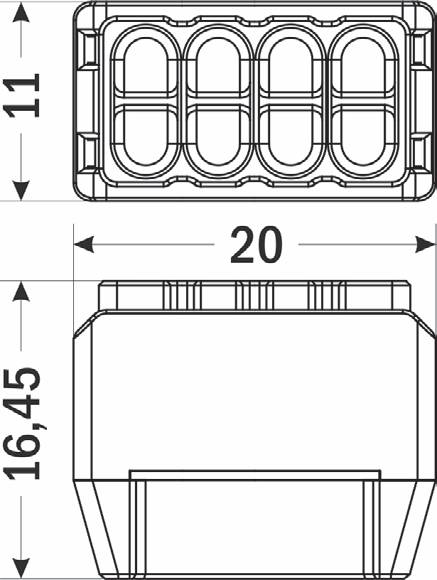

Габаритные размеры |
|
Версия: 2020-06-27-КВА
