Одноступенчатый цилиндрический редуктор INNORED серии PC

Прибор для увеличения передаточных чисел червячных редукторов, позволяют снизить обороты и увеличить крутящий момент на выходном валу скрутки редукторов

Передаваемый момент: 3,5...36 Нм
Мощность присоединяемых двигателей: 0,18...2,2
Передаточные числа: 2,45...2,8
КПД: 0,98
Диаметр выходного вала: 11...24 мм
Диаметр входного фланца: 140 мм, 160 мм, 200 мм
Диаметр выходного фланца: 105 мм, 120 мм, 160 мм

В закладки

от 12 000 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Одноступенчатые цилиндрические редукторы INNORED предназначены для увеличения передаточных чисел червячных редукторов, позволяют снизить обороты и увеличить крутящий момент на выходном валу скрутки редукторов.

Цилиндрическая предступень прикручивается к электродвигателю соответствующего габарита с фланцем типа B5. Вторая ступень скрутки редукторов прикручивается к предступени через резьбовые отверстия в ее выходном фланце.

Каждый редуктор РС имеет несъемные фланцы: моторный и выходной.

Все редукторы залиты синтетическим маслом на весь срок службы и для любой монтажной позиции, не требуют обслуживания.

Технические характеристики:

Тип редуктора	Число оборотов выходного вала, об/мин	Передаточное отношение	Мощность присоединяемых двигателей, кВт	Крутящий момент на выходном валу, Нм	КПД
PC63	507,2	2,76	0,18	3,5	0,98
PC71	507,2	2,76	0,37	6,9	0,98
PC80	500,0	2,8	0,75	14,1	0,98
PC90	571,4	2,45	2,2	36	0,98

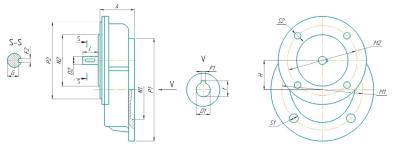

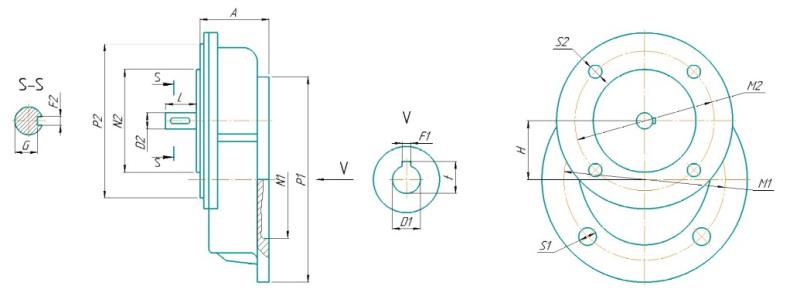

Габаритные размеры

Тип	A, мм	H, мм	N2, мм	М2, мм	P2, мм	L, мм	D2, мм	S2, мм	F2, мм	G, мм	N1, мм	M1, мм	P1, мм	D1, мм	S1, мм	F1, мм	t, мм	Вес, кг	Фланцы вых./вх.
PC63	47	43	70	85	105	21	11	M6	4	8,5	95	115	140	11	9	4	12,8	1,18	71В14/63В5
PC71	57	54	80	100	120	41,5	14	M6	5	11	110	130	160	14	9	5	16,3	1,72	80В14/71В5
PC80	74	66	110	130	160	41,5	19	M8	6	15,5	130	165	200	19	11	6	21,8	3,4	100(112)В14/80В5
PC90	74	66	110	130	160	51	24	M8	8	20	130	165	200	24	11	8	27,3	3,5	100(112)В14/90В5

Версия: 2020-07-15-ШАР

Артикул	Передаточное число	Тип фланца	Срок поставки	Стоимость
2,45 2,76 2,8	63В5 71В5 80В5 90В5

Артикул	Передаточное число	Тип фланца	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Передаточное число	Тип фланца	Срок поставки	Стоимость
G97271	2,76	63В5	1...2 недели	12000 руб. – +
G97272	2,76	71В5	1...2 недели	13000 руб. – +
G97273	2,8	80В5	1...2 недели	15800 руб. – +
G97274	2,45	90В5	1...2 недели	17900 руб. – +

Отзывы на этот товар пока отсутствуют.
