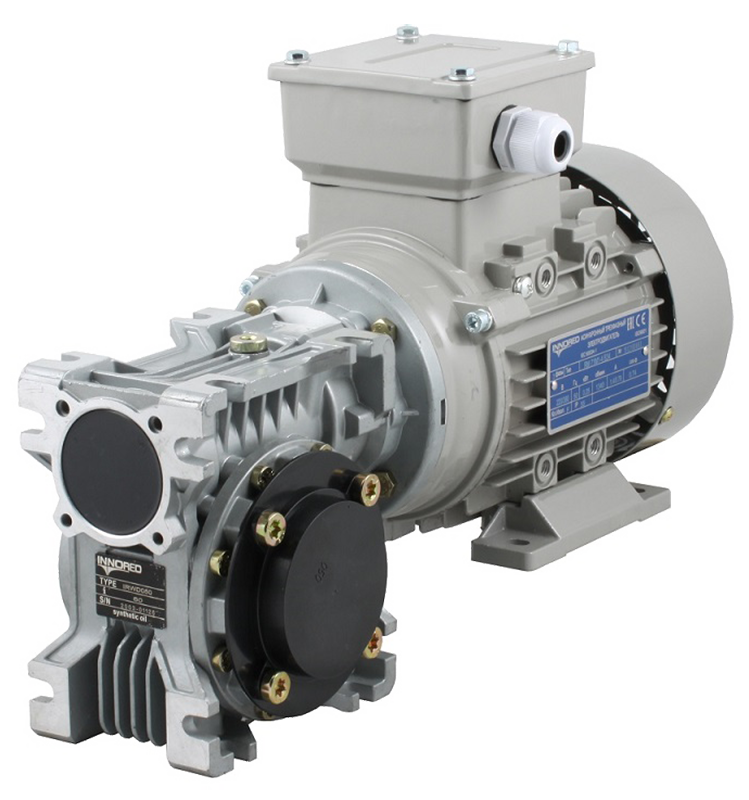

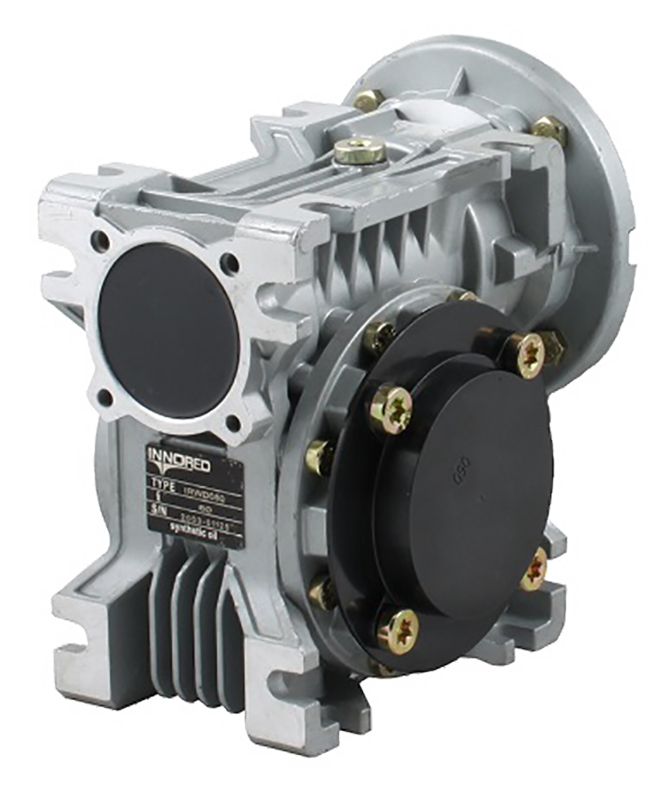

Червячный редуктор INNORED в квадратном корпусе

Прибор для передачи и преобразования крутящего момента

Область применения: общемашиностроительное применение
Передаваемый момент: 14...1600 Нм
Мощность подключаемых двигателей: 0,09...15 кВт
Диаметр выходного вала: 11...50 мм
Передаточные числа: 5...100

В закладки

от 5 800 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Тех. обслуживание не требуется.
Редукторы поставляются с синтетическим маслом на весь срок службы и не требуют обслуживания. Температура окружающей среды от −25°C до +40°C.

Редукторы типоразмеров 025...150 поставляются залитыми маслом для любой монтажной позиции.

Особенности:

Синтетическое масло в стандартной комплектации → возможна эксплуатация при температурах −25...+40°С (низкотемпературное масло – опция −40...+50°С).
Червячное колесо из оловянистой бронзы → стойкая к трению → выше ресурс.
Высококачественные шариковые подшипники.

Технические характеристики:

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа
IRW025	14	0,09	11	5…40
IRWD030	20	0,09...0,18	14	5…80
IRWD040	39	0,09...0,55	18 (19 по запросу)	5…100
IRWD050	69	0,12...0,75	25 (24 по запросу)	5…100
IRWD063	140	0,25...1,5	25 (28 по запросу)	5…100
IRWD075	270	0,25...4	28 (35 по запросу)	7,5…100
IRWD090	330	0,55...4	35 (38 по запросу)	7,5…100
IRW110	620	0,55...7,5	42	7,5…100
IRW130	1050	1,1...7,5	45	7,5…100
IRW150	1600	2,2...15	50	7,5…100

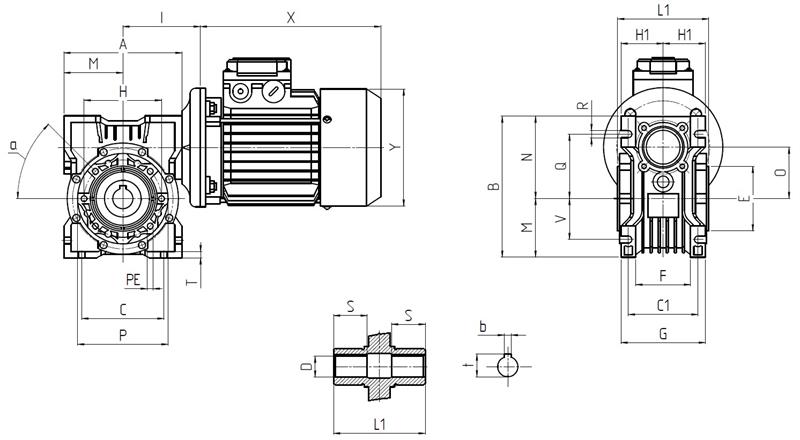

Габаритные размеры

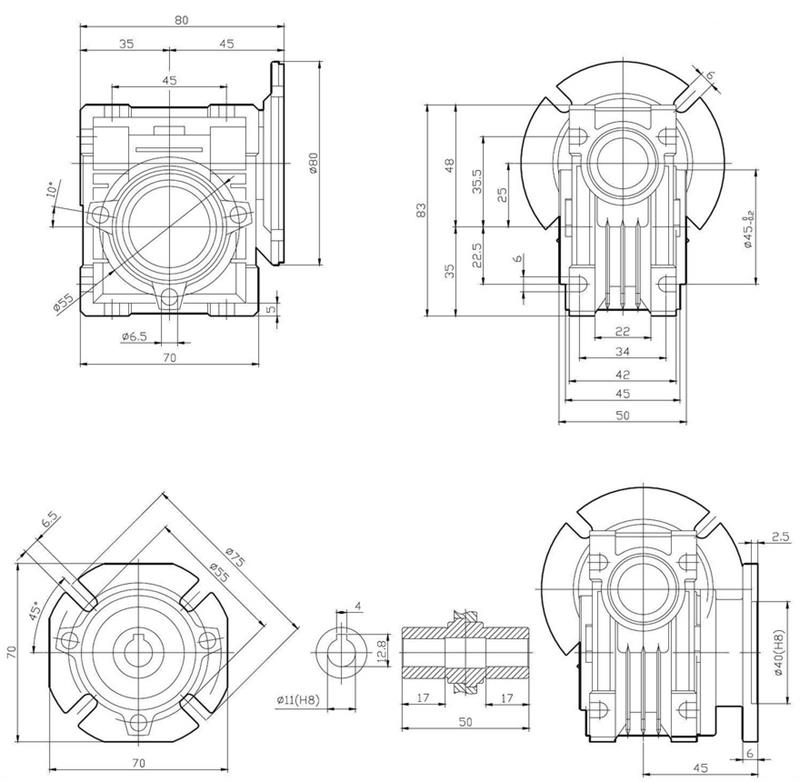

IRW025

IRW/IRWD

Тип редуктора	A	B	C	C1	D(H7)	E(h8)	F	G	H	H1	I	L1	M	N	O
IRWD030	80	97	54	44	14	55	32	56	65	29	55	63	40	57	30
IRWD040	100	121.5	70	60	18(19)	60	43	71	75	36.5	70	78	50	71.5	40
IRWD050	120	144	80	70	25(24)	70	49	85	85	43.5	80	92	60	84	50
IRWD063	144	174	100	85	25(28)	80	67	103	95	53	95	112	72	102	63
IRWD075	172	205	120	90	28(35)	95	72	112	115	57	112.5	120	86	119	75
IRWD090	206	238	140	100	35(38)	110	74	130	130	67	129.5	140	103	135	90
IRW110	255	295	170	115	42	130	-	144	165	74	160	155	127.5	167.5	110
IRW130	293	335	200	120	45	180	-	155	215	81	179	170	146.5	187.5	130
IRW150	340	400	240	145	50	180	-	185	215	96	210	200	170	230	150

Тип редуктора	P	Q	R	S	T	V	PE	b	t	α	Kg.
IRWD030	75	44	6,5	21	5.5	27	M6x11(n=4)	5	16.3	0°	1.2
IRWD040	87	55	6.5	26	6.5	35	M6x8(n=4)	6	20.8(21.8)	45°	2.3
IRWD050	100	64	8.5	30	7	40	M8x10(n=4)	8	28.3(27.3)	45°	3.8
IRWD063	110	80	8.5	36	8	50	M8x14(n=8)	8	28.3(31.3)	45°	6.2
IRWD075	140	93	11	40	10	60	M8x14(n=8)	8(10)	31.3(38.3)	45°	9
IRWD090	160	102	13	45	11	70	M10x18(n=8)	10	38.3(41.3)	45°	13
IRW110	200	125	14	50	14	85	M10x18(n=8)	12	45.3	45°	42.5
IRW130	250	140	16	60	15	100	M12x21(n=8)	14	48.8	45°	59
IRW150	250	180	18	72.5	18	120	M12x21(n=8)	14	53.8	45°	87

Специальные исполнения
IRW IRWD	IRWR IRWDR	IRWE IRWDE	IRWB IRWDB

IRW/IRWD - стандартное исполнение

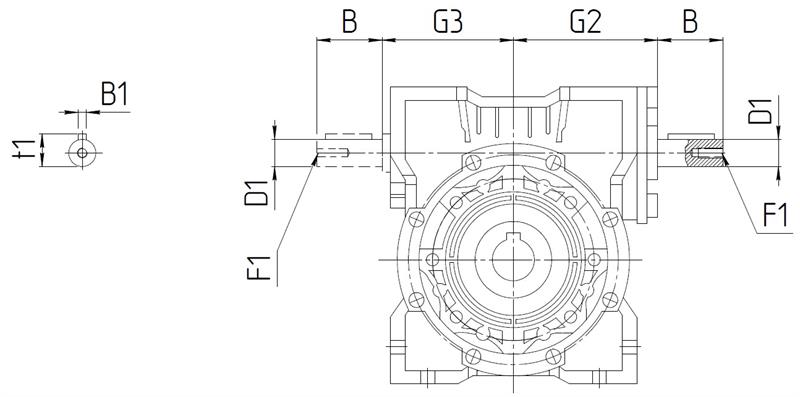

Габаритные размеры

Габаритный размер	030	040	050	063	075	090	110	130	150
B	20	23	30	40	50	50	60	80	80
D1 (j6)	9	11	14	19	24	24	28	30	35
G2	50	61	74	90	105	125	142	162	195
G3	45	53	64	75	90	108	135	155	175
B1	3	4	5	6	8	8	8	8	10
F1	-	-	M6	M6	M8	M8	M10	M10	M12
t1	10.2	12.5	16	21.5	27	27	31	33	38

Версия: 2021-09-08-ШАР

Артикул	Модель	Модификация	Срок поставки	Стоимость
IRWD IRWDR	IRW025 IRWD030 IRWD040 IRWD050 IRWD063 IRWD075 IRWD090 IRW110 IRW130 IRW150

Артикул	Модель	Модификация	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Модификация	Срок поставки	Стоимость
K08446	IRWD	IRW025	1...2 недели	5800 руб. – +
K08447	IRWDR	IRW025	1...2 недели	5800 руб. – +
K08448	IRWD	IRWD030	1...2 недели	6200 руб. – +
K08449	IRWDR	IRWD030	1...2 недели	6200 руб. – +
K08450	IRWD	IRWD040	1...2 недели	7500 руб. – +
K08451	IRWDR	IRWD040	1...2 недели	7500 руб. – +
K08452	IRWD	IRWD050	1...2 недели	10500 руб. – +
K08453	IRWDR	IRWD050	1...2 недели	10500 руб. – +
K08454	IRWD	IRWD063	1...2 недели	12900 руб. – +
K08455	IRWDR	IRWD063	1...2 недели	12900 руб. – +
K08456	IRWD	IRWD075	1...2 недели	18000 руб. – +
K08457	IRWDR	IRWD075	1...2 недели	18000 руб. – +
K08458	IRWD	IRWD090	1...2 недели	25500 руб. – +
K08459	IRWDR	IRWD090	1...2 недели	25500 руб. – +
K08460	IRWD	IRW110	1...2 недели	40700 руб. – +
K08461	IRWDR	IRW110	1...2 недели	40700 руб. – +
K08462	IRWD	IRW130	1...2 недели	58500 руб. – +
K08463	IRWDR	IRW130	1...2 недели	58500 руб. – +
K08464	IRWD	IRW150	1...2 недели	85500 руб. – +
K08465	IRWDR	IRW150	1...2 недели	85500 руб. – +
