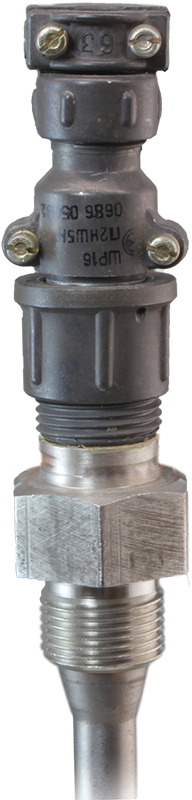

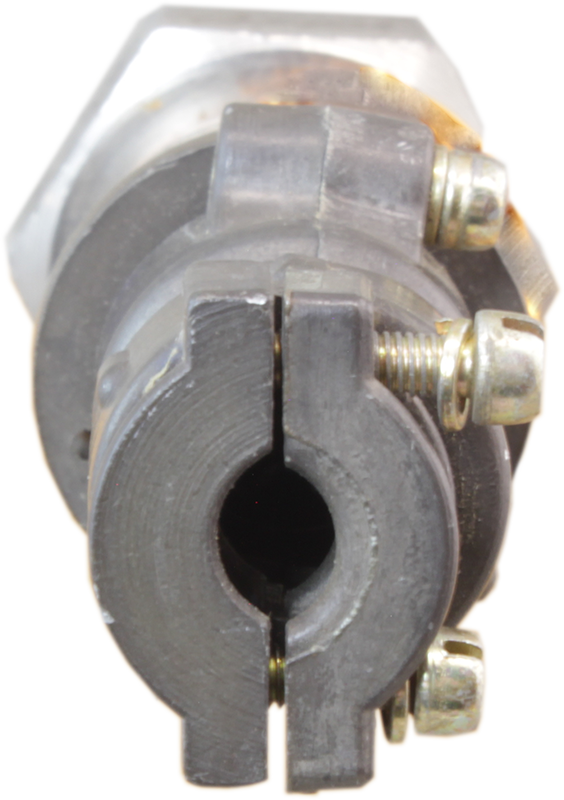

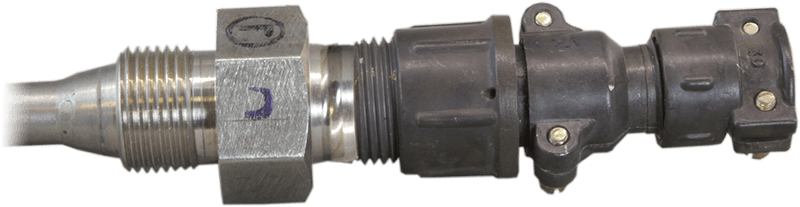

Термосопротивление с коммутационной головкой ТСП-713

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: 50П, 100П, Гр21
Диапазон измеряемых температур: –200…+500°C
Класс допуска: B
Длина монтажной части: 200 мм
Диаметр монтажной части: 10 мм
Присоединение: М20×1,5

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 300 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.

Особенности:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–60...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	Гр21	50П 100П
Диапазон измеряемых температур:
- класс допуска В	–200…+490 °C	–196…+500 °C
Количество чувствительных элементов	1
Длина монтажной части	200 мм
Диаметр монтажной части	10 мм
Присоединение	М20×1,5
Схема внутренних соединений проводников	2-х проводная
Кабельный ввод	М16×1,5
Диаметр подключаемого кабеля	<8 мм

Версия: 2021-07-07-ШАР

Артикул	Градуировка	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость
50П 100П Гр21	-196...+500 -200...+490

Артикул	Градуировка	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Градуировка	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость
K18331	50П	-196...+500	Со склада	500 руб. – +
K18332	100П	-196...+500	Со склада	500 руб. – +
K18333	Гр21	-200...+490	Со склада	300 руб. – +

Артикул	Градуировка	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость
K18331	50П	-196...+500	Со склада	500 руб. – +
K18332	100П	-196...+500	Со склада	500 руб. – +
K18333	Гр21	-200...+490	Со склада	300 руб. – +
