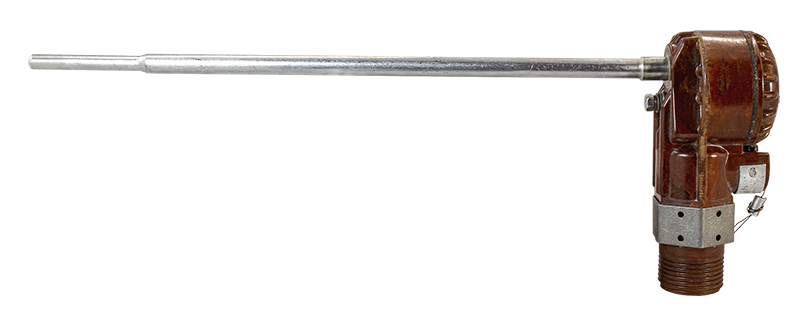

Термосопротивление ТСМ-75-01 предназначено для измерения температуры жидкого и газообразного аммиака, азотоводородной смеси, природного газа, конвертированного газа и моноэтанолоаминового раствора
Конструкция и принцип действия: Измерение температуры с помощью термопреобразователя сопротивления основано на свойстве платины или меди изменять электрическое сопротивление с изменением температуры.

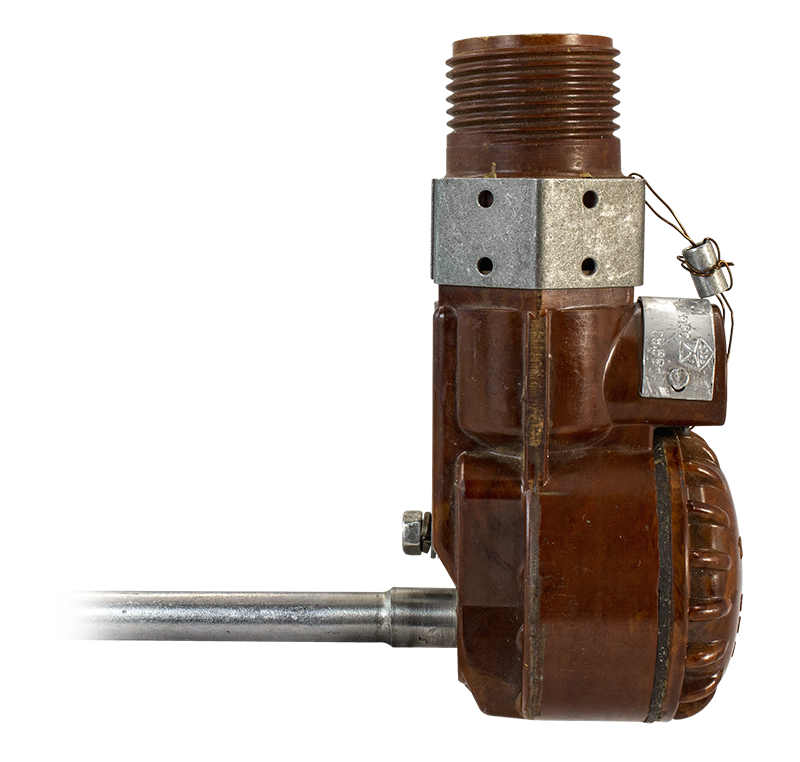

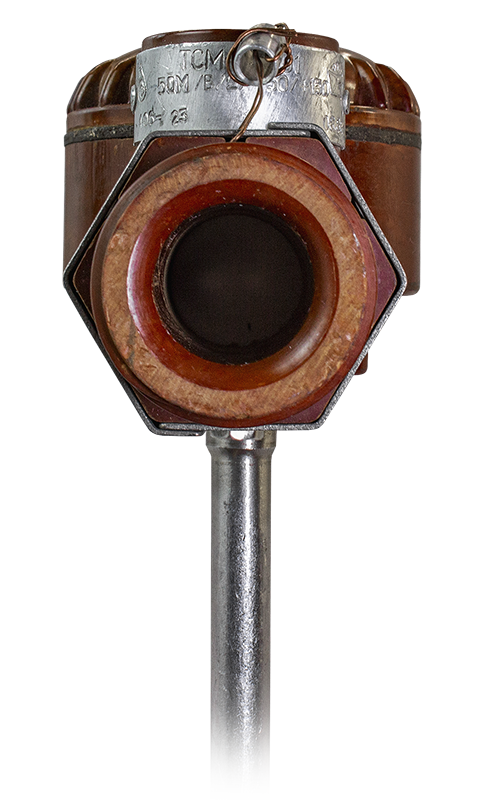

Изменение сопротивления регистрируется прибором, в измерительную схему которого включен термопреобразователь. Проволочный термометрический чувствительный элемент помещен в защитную арматуру, засыпан керамическим порошком и загерметизирован. Выводы подсоединены к контактам, размещенным в корпусе головки термопреобразователя, выполненном из пресоматериала.
Кабельный ввод термопреобразователя рассчитан на подсоединение кабеля с помощью металлического штуцера или штуцера из пресоматериала.
Термопреобразователь сопротивления, в зависимости от исполнения, крепится с помощью скользящего или передвижного, штуцера.
Технические характеристики:
Параметры
| Значение |
Номинальная статическая характеристика (НСХ) | 50М
|
Рабочий диапазон измеряемых температур | –50…+150°C |
Класс допуска
|
В
|
Длина монтажной части | 320 мм |
Диаметр монтажной части | 10/8 мм (утоньшение) |
Показатель тепловой инерции | ≤ 30 с
|
Схема соединения внутренних проводников | 2-x проводная |
