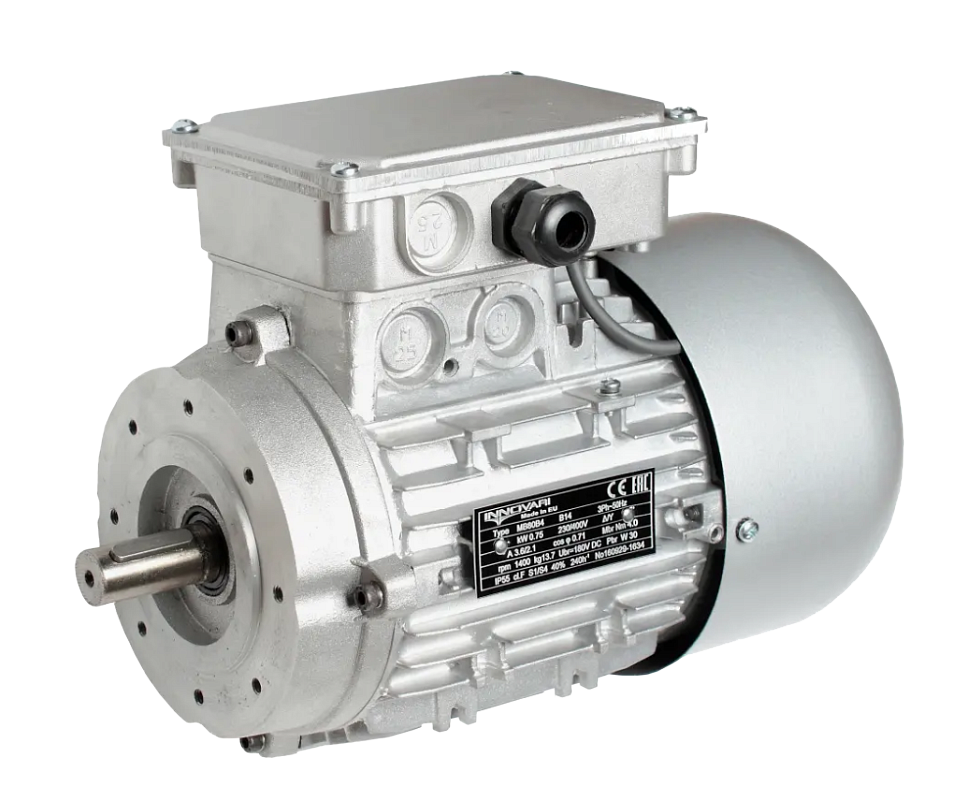

Преимущества электродвигателей INNOVARI:
- Привлекательный товарный вид
- Стабильно высокое качество, которое не меняется от заказа к заказу. Все электродвигатели производятся на одном заводе в Италии
Технические характеристики:
Параметр | Значение |
Напряжение питания | ~230/400 В, 50 Гц |
Скорости вращения | 900 об/мин
1400 об/мин
2800 об/мин |
Класс изоляции | F (+155ºС) |
Режим работы | S1 (продолжительный) |
Класс защиты | IP55 |
Исполнение фланца | B5/B14* |
Кожух вентилятора | Ударопрочный металлический, выполнен из оцинкованной стали |
Токи холостого хода | Достигают 50% от номинальных значений |
* – Для версии B14 — 8 отверстий.
Характеристики двигателей 900 об/мин:
Тип | P, Вт | Mn, Нм | In, А | cosφ | КПД | Ms/Mn | Is/In | J, кг*м2 | Вес, г |
MT90 | 750 | 7,73 | 2,2 | 0,70 | 70,0% | 2,7 | 4,1 | 0,003140 | 11 500 |
MT90 | 1100 | 11,39 | 3,2 | 0,68 | 72,9% | 2,5 | 3,9 | 0,003820 | 15 000 |
Характеристики двигателей 1400 об/мин:
Тип | P, Вт | Mn, Нм | In, А | cosφ | КПД | Ms/Mn | Is/In | J, кг*м2 | Вес, г |
MT90 | 1100 | 7,50 | 2,8 | 0,78 | 75,0% | 2,3 | 4,4 | 0,002120 | 12 500 |
MT90 | 1500 | 10,18 | 3,5 | 0,79 | 77,2% | 2,4 | 4,8 | 0,002800 | 14 500 |
MT90 | 1850 | 12,64 | 4,3 | 0,79 | 78,6% | 2,6 | 4,5 | 0,003200 | 16 500 |
MT90 | 2200 | 15,10 | 5,4 | 0,73 | 79,7% | 2,8 | 5,0 | 0,003820 | 17 500 |
Характеристики двигателей 2800 об/мин:
Тип | P, Вт | Mn, Нм | In, А | cosφ | КПД | Ms/Mn | Is/In | J, кг*м2 | Вес, г |
MT90 | 1500 | 5,16 | 3,4 | 0,85 | 77,2 | 2,4 | 4,7 | 0,001194 | 12 000 |
MT90 | 2200 | 7,49 | 4,8 | 0,84 | 79,7 | 2,7 | 5,4 | 0,001648 | 14 500
|
Габаритные размеры:
Электродвигатели с маленьким фланцем B14
|
|
Тип | AD | AC | D(Ø) | MM | E | M(Ø) | N(Ø) | P(Ø) | S(Ø) | T | F | GA | KK | LB | HD | LA | V |
90S | 126 | 178 | 24j6 | M8 | 50 | 115 | 95 | 140 | M8 | 3 | 8 | 27 | M20 | 255 | 216 | 35 | 27 |
90L | 126 | 178 | 24j6 | M8 | 50 | 115 | 95 | 140 | M8 | 3 | 8 | 27 | M20 | 280 | 216 | 39,5 | 27 |
Электродвигатели с большим фланцем B5
|
|
Тип | AD | AC | D(Ø) | MM | E | M(Ø) | N(Ø) | P(Ø) | S(Ø) | T | F | GA | KK | LB | HD | LA | V |
90R | 126 | 178 | 19j6 | M6 | 40 | 130 | 110 | 160 | 9 | 3,5 | 6 | 21,5 | М20 | 255 | 216 | 10 | 31 |
90S | 126 | 178 | 24j6 | M8 | 50 | 165 | 130 | 200 | 11,5 | 3,5 | 8 | 27 | М20 | 255 | 216 | 10 | 31 |
90L | 126 | 178 | 24j6 | M8 | 50 | 165 | 130 | 200 | 11,5 | 3,5 | 8 | 27 | М20 | 280 | 216 | 10 | 31 |
Версия 2022-11-29-ЛВС
