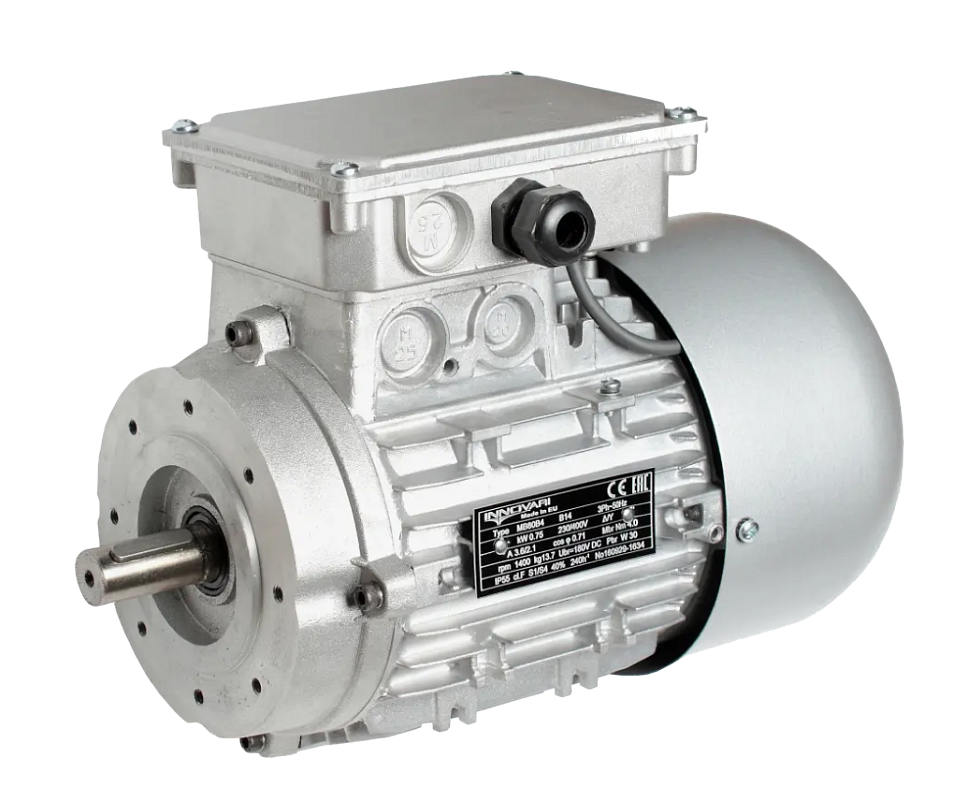

Преимущества электродвигателей INNOVARI:
- Привлекательный товарный вид
- Стабильно высокое качество, которое не меняется от заказа к заказу. Все электродвигатели производятся на одном заводе в Италии
Технические характеристики:
Параметр | Значение |
Напряжение питания | ~230/400 В, 50 Гц |
Скорости вращения | 900 об/мин
1400 об/мин
2800 об/мин |
Класс изоляции | F (+155ºС) |
Режим работы | S1 (продолжительный) |
Класс защиты | IP55 |
Исполнение фланца | B5/B14* |
Кожух вентилятора | Ударопрочный металлический, выполнен из оцинкованной стали |
Токи холостого хода | Достигают 50% от номинальных значений |
* – Для версии B14 — 8 отверстий.
Характеристики двигателей 900 об/мин:
Тип | P, Вт | Mn, Нм | In, А | cosφ | КПД | Ms/Mn | Is/In | J, кг*м2 | Вес, г |
MT100 | 1500 | 15,50 | 4,4 | 0,69 | 75,2% | 2,2 | 3,6 | 0,006140 | 19 000 |
MT100 | 2200 | 23,20 | 6,1 | 0,72 | 77,7% | 1,9 | 3,4 | 0,007130 | 20 500 |
Характеристики двигателей 1400 об/мин:
Тип | P, Вт | Mn, Нм | In, А | cosφ | КПД | Ms/Mn | Is/In | J, кг*м2 | Вес, г |
MT100 | 2200 | 14,95 | 5,3 | 0,78 | 79,7% | 2,5 | 4,5 | 0,004670 | 18 500 |
MT100 | 3000 | 20,46 | 6,9 | 0,80 | 81,5% | 2,3 | 4,6 | 0,006150 | 20 500 |
MT100 | 4000 | 27,50 | 9,3 | 0,80 | 83,1% | 2,5 | 4,6 | 0,007620 | 27 500 |
Характеристики двигателей 2800 об/мин:
Тип | P, Вт | Mn, Нм | In, А | cosφ | КПД | Ms/Mn | Is/In | J, кг*м2 | Вес, г |
MT100 | 3000 | 10,10 | 6,5 | 0,82 | 81,5 | 2,7 | 5,8 | 0,002991 | 19 500 |
MT100 | 4000 | 13,32 | 8,5 | 0,83 | 83,1 | 2,9 | 6,4 | 0,003898 | 22 000 |
Габаритные размеры:
Электродвигатели с маленьким фланцем B14
|
|
Тип | AD | AC | D(Ø) | MM | E | M(Ø) | N(Ø) | P(Ø) | S(Ø) | T | F | GA | KK | LB | HD | LA | V |
100 | 138 | 194 | 28j6 | M10 | 60 | 130 | 110 | 160 | M8 | 3,5 | 8 | 31 | M20 | 305 | 238 | 39,5 | 31 |
Электродвигатели с большим фланцем B5
|
|
Тип | AD | AC | D(Ø) | MM | E | M(Ø) | N(Ø) | P(Ø) | S(Ø) | T | F | GA | KK | LB | HD | LA | V |
100R | 138 | 194 | 24j6 | M8 | 50 | 165 | 130 | 200 | 11,5 | 3,5 | 8 | 27 | М20 | 305 | 238 | 10 | 37 |
100 | 138 | 194 | 28j6 | M10 | 60 | 215 | 180 | 250 | 14 | 4 | 8 | 31 | М20 | 305 | 238 | 10,5 | 37 |
Версия 2022-11-29-ЛВС
