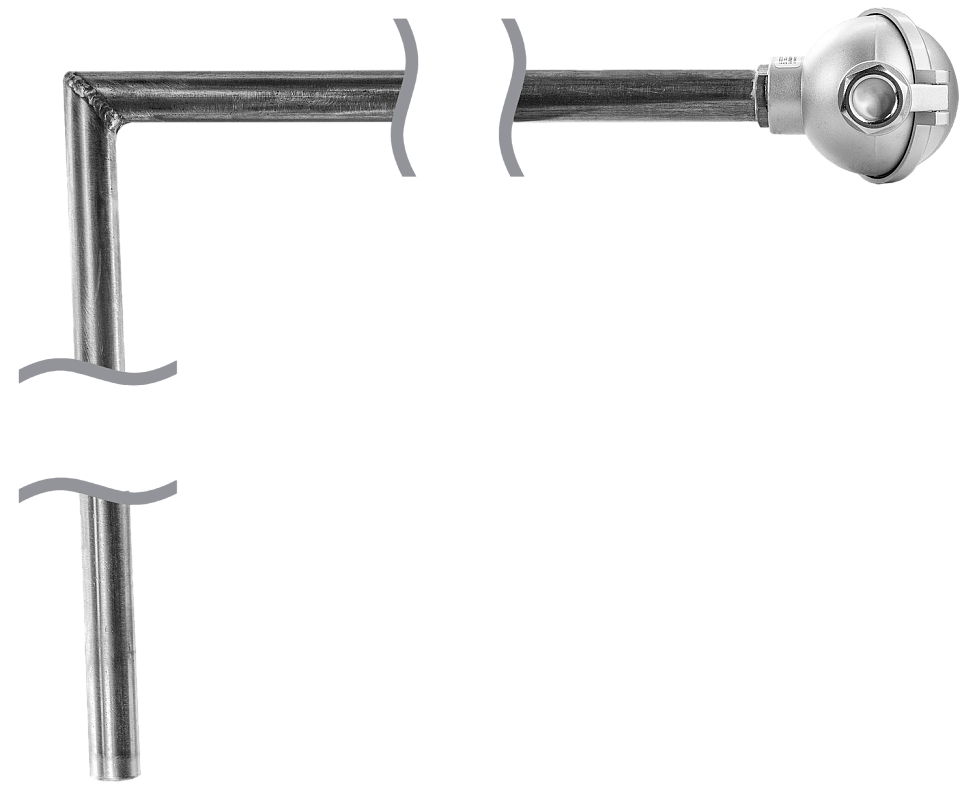

Термопара дТПК115Э1-0914.630/800.1

Арт: K29266

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Номинальная статическая характеристика: ХА(K)
Диапазон измеряемых температур: −40…+1100°С
Класс допуска: 1
Длина монтажной части: 630 мм, 800 мм
Диаметр монтажной части: 20 мм
Тип спая: изолированный
Материал корпуса датчика: сталь ХН45Ю

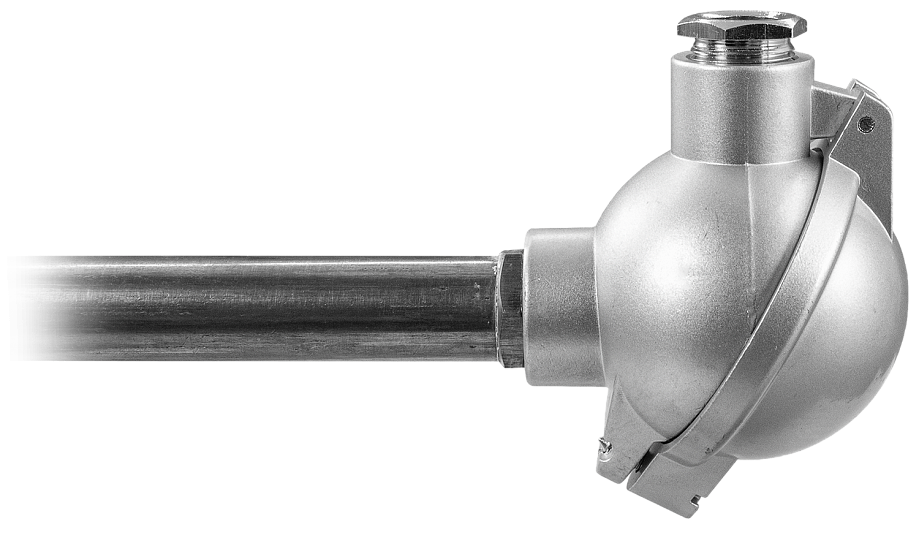

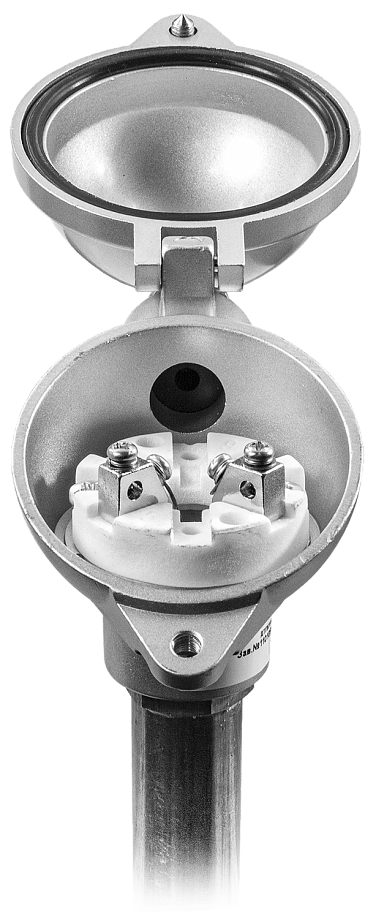

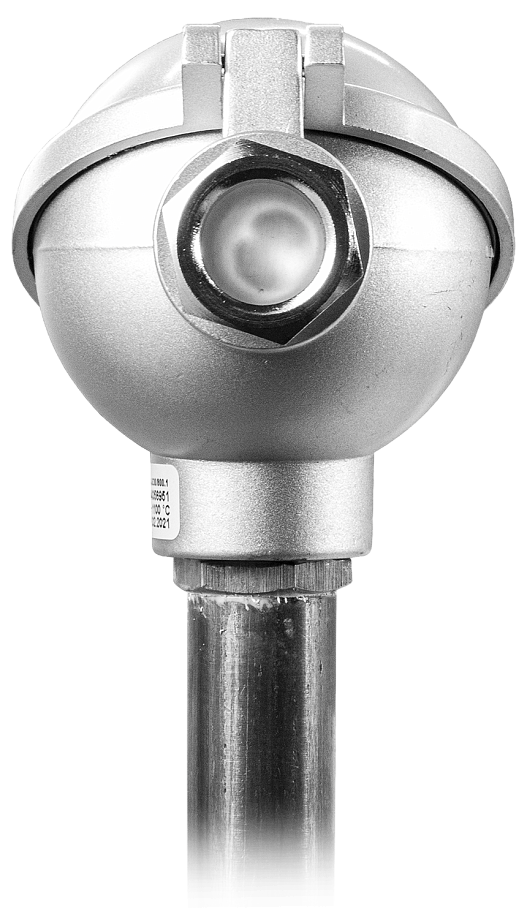

Исполнение коммутационной головки: металл

В закладки

43 242 руб. Наличие: Со склада

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопара дТПК115Э1-0914.630/800.1 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;

– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К)
Диапазон измеряемых температур	−40…+1100°С
Условное давление	0,25...16 МПа (зависит от конструктивного исполнения)
Класс допуска датчика	1
Допустимое отклонение	±1,5°С
Длина монтажной части (L1, L2)	630 мм, 800 мм
Диаметр монтажной части (D)	20 мм
Диаметр КТМС	4,5 мм
Тип спая	изолированный
Тепловая инерция	≤ 3 с (изолированный) ≤ 2 с (неизолированный)
Исполнение коммутационной головки	металл
Материал коммутационной головки	силумин
Материал корпуса датчика	сталь ХН45Ю
Степень защиты	IP65

Габаритные размеры

L1, L2 = 630 мм, 800 мм
D = 20 мм

Габаритные размеры коммутационной головки

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1
Тип	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С
ХА (К)	+375...+1000°С	±0,004Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.

Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2022-12-06-ЛВС
