Термопара дТП184

Прибор для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250 °С), не агрессивных к материалу корпуса датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: ХА (K), ХК (L)
Диапазон измеряемых температур: −40...+400°С
Длина монтажной части: 60...320 мм
Диаметр монтажной части: 3,0 мм
Тип спая: изолированный или неизолированный
Материал корпуса датчика: сталь 12Х18Н10Т, сталь AISI 321

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 3 630 руб. Наличие: 5...6 недель

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250°С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до +600°С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до +1100°С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от −40...+1250°С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);

разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах:

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды. Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Технические характеристики:

Параметры	Значение
Диапазон измерения температуры:	−40…+400°C
Градуировка	ХА (K), ХК (L)
Диаметр КТМС	3,0 мм
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Количество рабочих термопар в изделии	1
Рабочий спай	Изолированный, неизолированный
Материал корпуса датчика - ХК (L) - ХА (K)	Сталь 12Х18Н10Т Сталь AISI 321

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Кабельный вывод
ДТПN (НН)	1	−40…+1000 −40…+1250	+900	сплав Nicrobell D	4,5	До 6,3 МПа, в зависимости от конструктивного исполнения	Изолированный или неизолированный	Силиконовый («С»)
ДТПК (ХА)	1	−40…+800	+600	сталь AISI 321	1,5; 2,0; 3,0			Силиконовый («С») Экранированный ННЭ («К»)
ДТПК (ХА)	1	−40…+900	+700	сталь AISI 310	4,5			Силиконовый («С») Экранированный ННЭ («К»)
ДТПL (ХК)	2	−40…+600	+450	сталь 12Х18Н10Т	3,0			Кабель СФКЭ-ХК К
ДТПJ (ЖК)	1	−40…+400 −40…+600	+250 +450	сталь AISI 316	3,0; 4,5			Экранированный ННЭ («К») Силиконовый («С»)

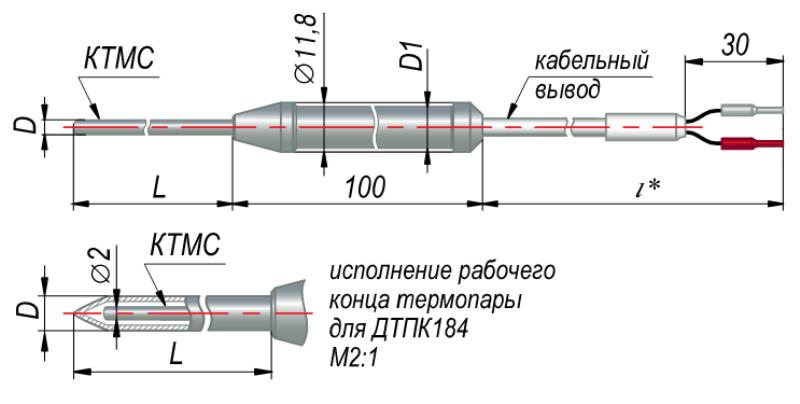

Габаритные размеры
ХК (L)	ХА (K)

D = 3,0 мм D1 = 10 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм l* = 0,2 – стандарт, 0,3...20,0 м – по заказу

Версия: 2021-04-21-ШАР
