Главная - Продукция - Электроизмерительные приборы - Комбинированные приборы трехфазные - Omix P99-MZ5-3-RS485

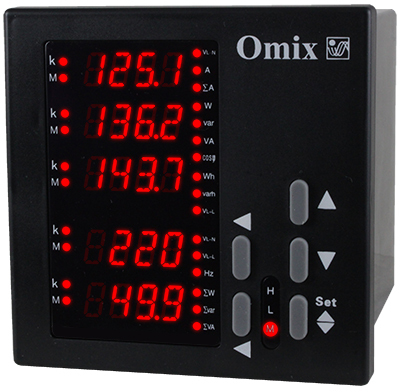

Мультиметр трехфазный щитовой Omix P99-MZ5-3-RS485

Прибор для измерения фазных напряжений, линейных напряжений, силы тока, суммарной силы тока, активной, реактивной и полной мощности, активной и реактивной энергии, частоты и коэффициента мощности

Диапазон измерения напряжения: ~0…380 В (напрямую), ~0...836 кВ (через трансформатор напряжения)

Диапазон измерения cилы тока: ~0...5 А (напрямую), ~0...50 кА (через трансформатор тока)

Диапазон измерения частоты: 45...65 Гц

Диапазон измерения коэффициента мощности: 0...1

Диапазон измерения активной мощности: 0...10 ГВт

Диапазон измерения реактивной мощности: 0...10 ГВАр

Диапазон измерения полной мощности: 0...10 ГВА

Диапазон измерения активной энергии: 0...10 ГВт∙ч

Диапазон измерения реактивной энергии: 0...10 ГВАр∙ч

Погрешность: ±(0,5% + 1 е.м.р.)

Количество фаз: 3

4 реле ~1 А, 240 В или 4 аналоговых выхода 0(4)...20 мА (опция)

5 четырехразрядных светодиодных индикаторов
Интерфейс RS-485
Монтаж: в щит
Max/min, среднее

В закладки

от 9 042 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Мультиметр трехфазный щитовой Omix P99-MZ5-3-RS485 предназначен для измерения фазных напряжений, линейных напряжений, силы тока, суммарной силы тока, активной, реактивной и полной мощности, активной и реактивной энергии, частоты и коэффициента мощности

Прежнее название прибора: Omix P99-MZ-3-0,5-RS485

Особенности:

Два импульсных выхода для активной и реактивной энергии
Возможность подключения через трансформаторы тока и напряжения
Выбор типа электрической сети – с нейтралью или без нейтрали
Устойчивость к длительным перегрузки в 1,2 раза, а также кратковременные перегрузки в 20 раз в течение 1 с для токовых входов и в 2 раза в течение 30 с для входов напряжения

Модели:

Omix P99-MZ5-3-RS485 – базовая версия
Omix P99-MZ5-3-4K-RS485 – с 4 релейными выходами ~1 А, 240 В
Omix P99-MZ5-3-4I420-RS485 – с 4 аналоговыми выходами 0(4)...20 мА

Технические характеристики:

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	силы тока	0…5 А	0…50 кА	±(0,5% + 1 е.м.р.)
	напряжения	0…380 В	0…836 кВ	±(0,5% + 1 е.м.р.)
	частоты	45…65 Гц		±0,1 Гц
	коэффициента мощности	0…1		±0,01
	активной мощности	0…10 ГВт		±(0,5% + 1 е.м.р.)
	реактивной мощности	0…10 ГВАр
	полной мощности	0…10 ГВА
	активной энергии	0…10 ГВт∙ч
	реактивной энергии	0…10 ГВАр∙ч		±2,0%

Параметр	Значение
Дискретность измерения: - силы тока - напряжения - частоты - коэффициента мощности	0,001 0,1 0,01 0,001
Импеданс: - силы тока - напряжения	< 20 мОм > 5 кОм/В
Импульсная константа: - активная - реактивная	10 000 имп/кВт∙ч 10 000 имп/кВАР∙ч
Скорость измерения	3 изм./с
Питание	≅85...264 В, 50...60 Гц
Потребляемая мощность	< 5 ВА
Выходные сигналы: - P99-MZ5-3-4K-RS485 - P99-MZ5-3-4I420-RS485	4 релейных выхода ~1 А, 240 В 4 аналоговых выхода 0...20 мА, 4...20 мА
Интерфейс	RS-485 Modbus RTU
Скорость передачи данных	1200...9600 бит/с
Условия эксплуатации	−10...+50°С, ≤ 85%RH
Условия хранения	−25...+70°С, ≤ 85%RH
Монтаж	В щит
Габаритные размеры	98×98×101,5 мм
Размеры врезного отверстия	91×91 мм
Вес	355 г

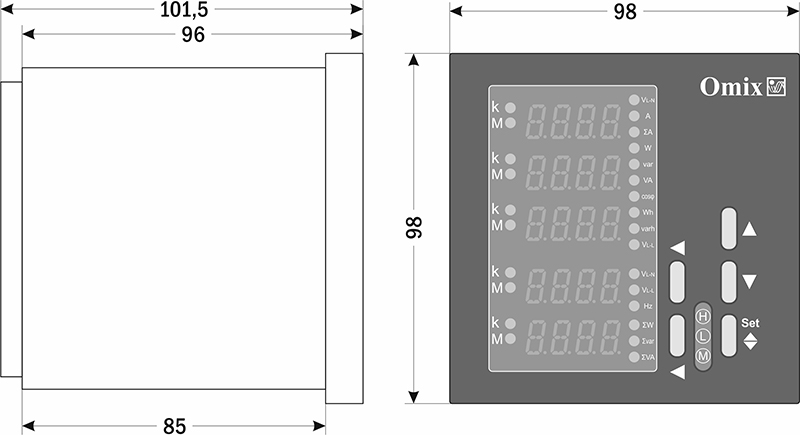

Габаритные размеры

Версия: 2018-09-27-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.09.2023	1.34 Мб

Артикул	Модель	Срок поставки	Стоимость
Omix P99-MZ5-3-RS485 (Omix P99-MZ-3-0.5-RS485) Omix P99-MZ5-3-4K-RS485 (Omix P99-MZ-3-0.5-4K-RS485) Omix P99-MZ5-3-4I420-RS485 (Omix P99-MZ-3-0.5-4I420-RS485)

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
O05251	Omix P99-MZ5-3-RS485 (Omix P99-MZ-3-0.5-RS485)	Со склада	9042 руб. – +
O05252	Omix P99-MZ5-3-4K-RS485 (Omix P99-MZ-3-0.5-4K-RS485)	Со склада	11508 руб. – +
O05253	Omix P99-MZ5-3-4I420-RS485 (Omix P99-MZ-3-0.5-4I420-RS485)	Со склада (комплектация 1..72 часа)	13892 руб. – +

Артикул	Модель	Срок поставки	Стоимость
O05251	Omix P99-MZ5-3-RS485 (Omix P99-MZ-3-0.5-RS485)	Со склада	9042 руб. – +
O05252	Omix P99-MZ5-3-4K-RS485 (Omix P99-MZ-3-0.5-4K-RS485)	Со склада	11508 руб. – +
O05253	Omix P99-MZ5-3-4I420-RS485 (Omix P99-MZ-3-0.5-4I420-RS485)	Со склада (комплектация 1..72 часа)	13892 руб. – +
