Термометр БТ серии 211, радиальный

Прибор для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции

Область применения: системы кондиционирования, теплоснабжение, водоснабжение
Диапазон измерения температуры: −40...+60°C, −30...+70°C, 0...+60°C, 0...+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Класс точности: 1,0...2,5
Диаметр корпуса: 63 мм или 100 мм
Длина погружной части: 46...300 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или M20×1,5

В закладки

от 1 322 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Радиальное присоединение в комплекте с защитной латунной* гильзой.

Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10

Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм, 100 мм
Класс точности - Ø100 - Ø63	1,0* / 1,5 2,5
Диапазон показаний температур	−40...+60°C, −30...+70°C, 0...+60°C, 0...+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−10…+60°C
Длина погружной части - кроме t°=0…+60°C - для Ø63 только до +250°C - только для Ø100	46 мм, 64 мм 100 мм, 150 мм 200 мм, 250 мм, 300 мм
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP43, коррозионностойкая сталь 12Х15Г9НД
Кольцо	Коррозионностойкая сталь 12Х15Г9НД, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Радиальное
Резьба присоединения	M20×1,5
Рабочее давление (на гильзе) - латунная гильза с погружной частью длиной до 100 мм - латунная гильза с погружной частью длиной более 100 мм - гильза из нержавеющей стали 08Х18Н10	10 МПа 2,5 МПа 25 МПа
Регулировка	На штоке
Межповерочный интервал	3 года
Климатическое исполнение	Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — опция.
** — только для Ø63.
*** — только для Ø100.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-32.211	63	2,5	−40…+60; 0…+60 / +100 / +120 / +160 / +200 / +250 / +300 / +350 / +450
БТ-52.211	100	1* / 1,5	−30…+70; 0…+60 / +100 / +120 / +160 / +200 / +250 / +300 / +350 / +450

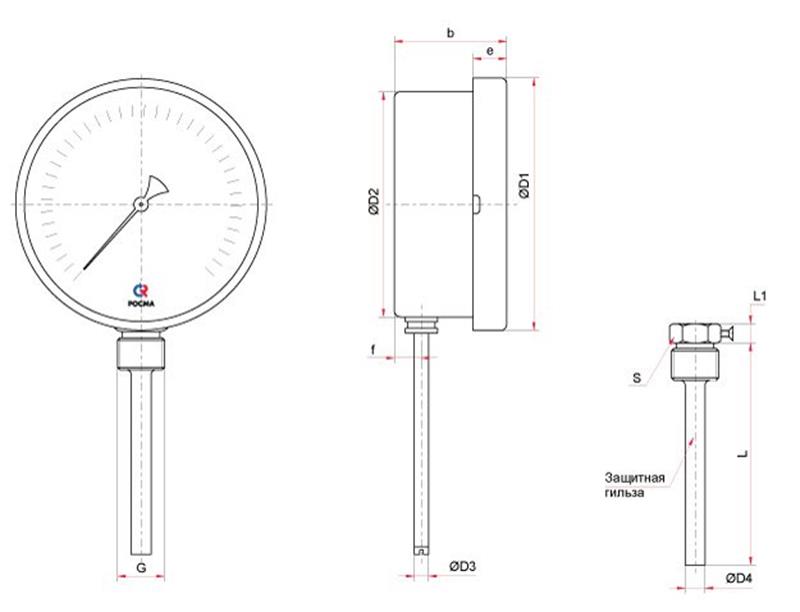

Габаритные размеры
Радиальное присоединение

Тип	Ø, мм	D1, мм	D2, мм	D3, мм	D4, мм	b, мм	e, мм	f, мм	L, мм	L1, мм	S, мм	G	Вес, кг
БТ-32.211	63	69	62	6	9	40	12	9	46 / 64 / 100 / 150 / 200	10	19	G½ или M20×1,5	0,17
БТ-52.211	100	110	100	6	9	51	15	10	46 / 64 / 100 / 150 / 200 / 250 / 300	10	19	G½ или M20×1,5	0,34

Версия: 2020-06-09-ШАР

Артикул	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
63 100	-40 -30 0	60 70 100 120 160 200 250 300 350 450	46 64 100 150 200 250 300

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
Q23161	БТ-32.211	63	-40	60	46	1...2 недели	1322 руб. – +
Q23162	БТ-32.211	63	0	60	46	1...2 недели	1322 руб. – +
Q23163	БТ-52.211	100	0	60	46	1...2 недели	1887 руб. – +
Q23164	БТ-52.211	100	-30	70	46	1...2 недели	1887 руб. – +
Q23165	БТ-32.211	63	0	100	46	1...2 недели	1322 руб. – +
Q23166	БТ-52.211	100	0	100	46	1...2 недели	1887 руб. – +
Q23167	БТ-32.211	63	0	120	46	1...2 недели	1322 руб. – +
Q23168	БТ-52.211	100	0	120	46	1...2 недели	1887 руб. – +
Q23169	БТ-32.211	63	0	160	46	1...2 недели	1322 руб. – +
Q23170	БТ-52.211	100	0	160	46	1...2 недели	1887 руб. – +
Q23171	БТ-32.211	63	0	200	46	1...2 недели	1322 руб. – +
Q23172	БТ-52.211	100	0	200	46	1...2 недели	1887 руб. – +
Q23173	БТ-32.211	63	0	250	46	1...2 недели	1322 руб. – +
Q23174	БТ-52.211	100	0	250	46	1...2 недели	1887 руб. – +
Q23175	БТ-32.211	63	0	300	46	1...2 недели	1322 руб. – +
Q23176	БТ-52.211	100	0	300	46	1...2 недели	1887 руб. – +
Q23177	БТ-32.211	63	0	350	46	1...2 недели	1322 руб. – +
Q23178	БТ-52.211	100	0	350	46	1...2 недели	1887 руб. – +
Q23179	БТ-32.211	63	0	450	46	1...2 недели	1322 руб. – +
Q23180	БТ-52.211	100	0	450	46	1...2 недели	1887 руб. – +
Q23181	БТ-32.211	63	-40	60	64	1...2 недели	1400 руб. – +
Q23182	БТ-32.211	63	0	60	64	1...2 недели	1400 руб. – +
Q23183	БТ-52.211	100	0	60	64	1...2 недели	1966 руб. – +
Q23184	БТ-52.211	100	-30	70	64	1...2 недели	1966 руб. – +
Q23185	БТ-32.211	63	0	100	64	1...2 недели	1400 руб. – +
Q23186	БТ-52.211	100	0	100	64	1...2 недели	1966 руб. – +
Q23187	БТ-32.211	63	0	120	64	1...2 недели	1400 руб. – +
Q23188	БТ-52.211	100	0	120	64	1...2 недели	1966 руб. – +
Q23189	БТ-32.211	63	0	160	64	1...2 недели	1400 руб. – +
Q23190	БТ-52.211	100	0	160	64	1...2 недели	1966 руб. – +
Q23191	БТ-32.211	63	0	200	64	1...2 недели	1400 руб. – +
Q23192	БТ-52.211	100	0	200	64	1...2 недели	1966 руб. – +
Q23193	БТ-32.211	63	0	250	64	1...2 недели	1400 руб. – +
Q23194	БТ-52.211	100	0	250	64	1...2 недели	1966 руб. – +
Q23195	БТ-32.211	63	0	300	64	1...2 недели	1400 руб. – +
Q23196	БТ-52.211	100	0	300	64	1...2 недели	1966 руб. – +
Q23197	БТ-32.211	63	0	350	64	1...2 недели	1400 руб. – +
Q23198	БТ-52.211	100	0	350	64	1...2 недели	1966 руб. – +
Q23199	БТ-32.211	63	0	450	64	1...2 недели	1400 руб. – +
Q23200	БТ-52.211	100	0	450	64	1...2 недели	1966 руб. – +
Q23201	БТ-32.211	63	-40	60	100	1...2 недели	1478 руб. – +
Q23202	БТ-32.211	63	0	60	100	1...2 недели	1478 руб. – +
Q23203	БТ-52.211	100	0	60	100	1...2 недели	2089 руб. – +
Q23204	БТ-52.211	100	-30	70	100	1...2 недели	2089 руб. – +
Q23205	БТ-32.211	63	0	100	100	1...2 недели	1478 руб. – +
Q23206	БТ-52.211	100	0	100	100	1...2 недели	2089 руб. – +
Q23207	БТ-32.211	63	0	120	100	1...2 недели	1478 руб. – +
Q23208	БТ-52.211	100	0	120	100	1...2 недели	2089 руб. – +
Q23209	БТ-32.211	63	0	160	100	1...2 недели	1478 руб. – +
Q23210	БТ-52.211	100	0	160	100	1...2 недели	2089 руб. – +
Q23211	БТ-32.211	63	0	200	100	1...2 недели	1478 руб. – +
Q23212	БТ-52.211	100	0	200	100	1...2 недели	2089 руб. – +
Q23213	БТ-32.211	63	0	250	100	1...2 недели	1478 руб. – +
Q23214	БТ-52.211	100	0	250	100	1...2 недели	2089 руб. – +
Q23215	БТ-32.211	63	0	300	100	1...2 недели	1478 руб. – +
Q23216	БТ-52.211	100	0	300	100	1...2 недели	2089 руб. – +
Q23217	БТ-32.211	63	0	350	100	1...2 недели	1478 руб. – +
Q23218	БТ-52.211	100	0	350	100	1...2 недели	2089 руб. – +
Q23219	БТ-32.211	63	0	450	100	1...2 недели	1478 руб. – +
Q23220	БТ-52.211	100	0	450	100	1...2 недели	2089 руб. – +
Q23221	БТ-32.211	63	-40	60	150	1...2 недели	1658 руб. – +
Q23222	БТ-32.211	63	0	60	150	1...2 недели	1658 руб. – +
Q23223	БТ-52.211	100	0	60	150	1...2 недели	2206 руб. – +
Q23224	БТ-52.211	100	-30	70	150	1...2 недели	2206 руб. – +
Q23225	БТ-32.211	63	0	100	150	1...2 недели	1658 руб. – +
Q23226	БТ-52.211	100	0	100	150	1...2 недели	2206 руб. – +
Q23227	БТ-32.211	63	0	120	150	1...2 недели	1658 руб. – +
Q23228	БТ-52.211	100	0	120	150	1...2 недели	2206 руб. – +
Q23229	БТ-32.211	63	0	160	150	1...2 недели	1658 руб. – +
Q23230	БТ-52.211	100	0	160	150	1...2 недели	2206 руб. – +
Q23231	БТ-32.211	63	0	200	150	1...2 недели	1658 руб. – +
Q23232	БТ-52.211	100	0	200	150	1...2 недели	2206 руб. – +
Q23233	БТ-32.211	63	0	250	150	1...2 недели	1658 руб. – +
Q23234	БТ-52.211	100	0	250	150	1...2 недели	2206 руб. – +
Q23235	БТ-32.211	63	0	300	150	1...2 недели	1658 руб. – +
Q23236	БТ-52.211	100	0	300	150	1...2 недели	2206 руб. – +
Q23237	БТ-32.211	63	0	350	150	1...2 недели	1658 руб. – +
Q23238	БТ-52.211	100	0	350	150	1...2 недели	2206 руб. – +
Q23239	БТ-32.211	63	0	450	150	1...2 недели	1658 руб. – +
Q23240	БТ-52.211	100	0	450	150	1...2 недели	2206 руб. – +
Q23241	БТ-32.211	63	-40	60	200	1...2 недели	1859 руб. – +
Q23242	БТ-32.211	63	0	60	200	1...2 недели	1859 руб. – +
Q23243	БТ-52.211	100	0	60	200	1...2 недели	2470 руб. – +
Q23244	БТ-52.211	100	-30	70	200	1...2 недели	2470 руб. – +
Q23245	БТ-32.211	63	0	100	200	1...2 недели	1859 руб. – +
Q23246	БТ-52.211	100	0	100	200	1...2 недели	2470 руб. – +
Q23247	БТ-32.211	63	0	120	200	1...2 недели	1859 руб. – +
Q23248	БТ-52.211	100	0	120	200	1...2 недели	2470 руб. – +
Q23249	БТ-32.211	63	0	160	200	1...2 недели	1859 руб. – +
Q23250	БТ-52.211	100	0	160	200	1...2 недели	2470 руб. – +
Q23251	БТ-32.211	63	0	200	200	1...2 недели	1859 руб. – +
Q23252	БТ-52.211	100	0	200	200	1...2 недели	2470 руб. – +
Q23253	БТ-32.211	63	0	250	200	1...2 недели	1859 руб. – +
Q23254	БТ-52.211	100	0	250	200	1...2 недели	2470 руб. – +
Q23255	БТ-32.211	63	0	300	200	1...2 недели	1859 руб. – +
Q23256	БТ-52.211	100	0	300	200	1...2 недели	2470 руб. – +
Q23257	БТ-32.211	63	0	350	200	1...2 недели	1859 руб. – +
Q23258	БТ-52.211	100	0	350	200	1...2 недели	2470 руб. – +
Q23259	БТ-32.211	63	0	450	200	1...2 недели	1859 руб. – +
Q23260	БТ-52.211	100	0	450	200	1...2 недели	2470 руб. – +
Q23261	БТ-52.211	100	0	60	250	1...2 недели	2621 руб. – +
Q23262	БТ-52.211	100	-30	70	250	1...2 недели	2621 руб. – +
Q23263	БТ-52.211	100	0	100	250	1...2 недели	2621 руб. – +
Q23264	БТ-52.211	100	0	120	250	1...2 недели	2621 руб. – +
Q23265	БТ-52.211	100	0	160	250	1...2 недели	2621 руб. – +
Q23266	БТ-52.211	100	0	200	250	1...2 недели	2621 руб. – +
Q23267	БТ-52.211	100	0	250	250	1...2 недели	2621 руб. – +
Q23268	БТ-52.211	100	0	300	250	1...2 недели	2621 руб. – +
Q23269	БТ-52.211	100	0	350	250	1...2 недели	2621 руб. – +
Q23270	БТ-52.211	100	0	450	250	1...2 недели	2621 руб. – +
Q23271	БТ-52.211	100	0	60	300	1...2 недели	2772 руб. – +
Q23272	БТ-52.211	100	-30	70	300	1...2 недели	2772 руб. – +
Q23273	БТ-52.211	100	0	100	300	1...2 недели	2772 руб. – +
Q23274	БТ-52.211	100	0	120	300	1...2 недели	2772 руб. – +
Q23275	БТ-52.211	100	0	160	300	1...2 недели	2772 руб. – +
Q23276	БТ-52.211	100	0	200	300	1...2 недели	2772 руб. – +
Q23277	БТ-52.211	100	0	250	300	1...2 недели	2772 руб. – +
Q23278	БТ-52.211	100	0	300	300	1...2 недели	2772 руб. – +
Q23279	БТ-52.211	100	0	350	300	1...2 недели	2772 руб. – +
Q23280	БТ-52.211	100	0	450	300	1...2 недели	2772 руб. – +
