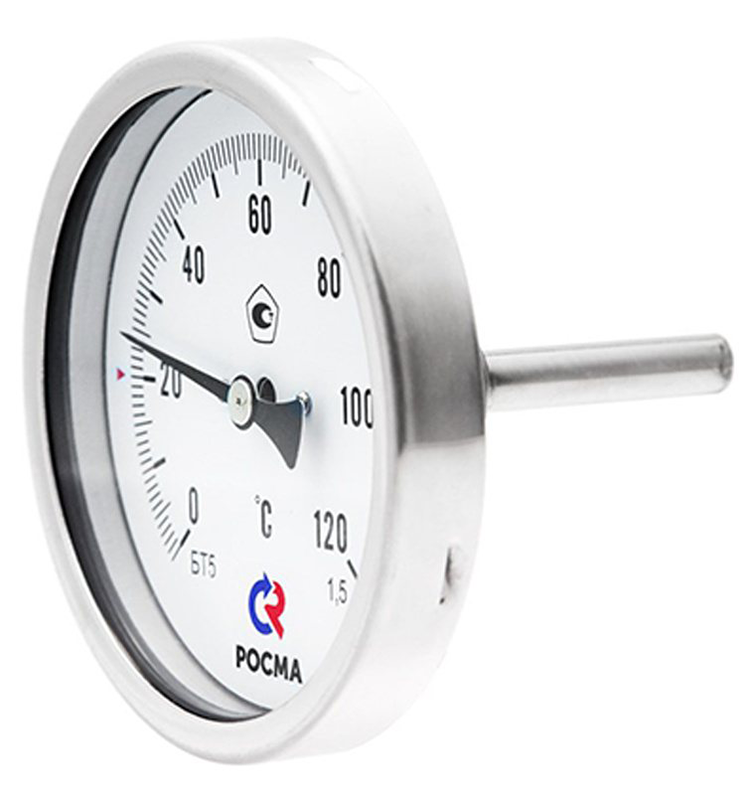

Термометр БТ СЕРИИ 220, КОРРОЗИОННОСТОЙКИЙ, ОСЕВОЙ

Прибор для измерения температуры агрессивных жидкостей и газов

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение
Диапазон измерения температуры: −30…+50°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Класс точности: 1,0 или 1,5
Диаметр корпуса: 100 мм или 150 мм
Длина погружной части: 46...300 мм
Тип присоединения: осевое
Резьба присоединения: G½" или M20×1,5

В закладки

от 1 589 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм, 150 мм
Класс точности	1,0* / 1,5
Диапазон показаний температур	−30…+50°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Длина погружной части**	46 мм***, 64 мм, 100 мм, 150 мм, 200 мм, 250, 300 мм
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP54, нержавеющая сталь 08Х18Н10 Опция: IP65
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое
Резьба присоединения	G½" или М20х1,5

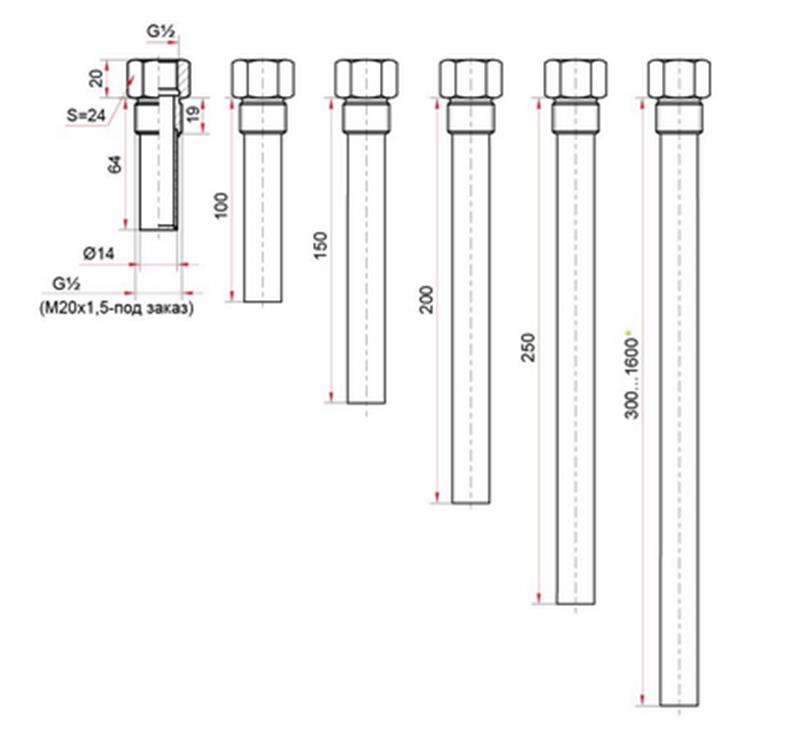

Комплектность	Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10
Рабочее давление (на гильзе) - На штоке - На гильзе из нержавеющей стали	10 МПа 25 МПа
Межповерочный интервал	3 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — опция.
** — под заказ возможно изготовление погружной части длиной до 1600 мм.
*** — кроме Ø150.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-51.220	100	1,0; 1,5	−30…+50; 0…+100 / +120 / +160 / +200 / +250 / +350 / +450
БТ-71.220	150	1,0; 1,5	−30…+50; 0…+100 / +120 / +160 / +200 / +250 / +350 / +450

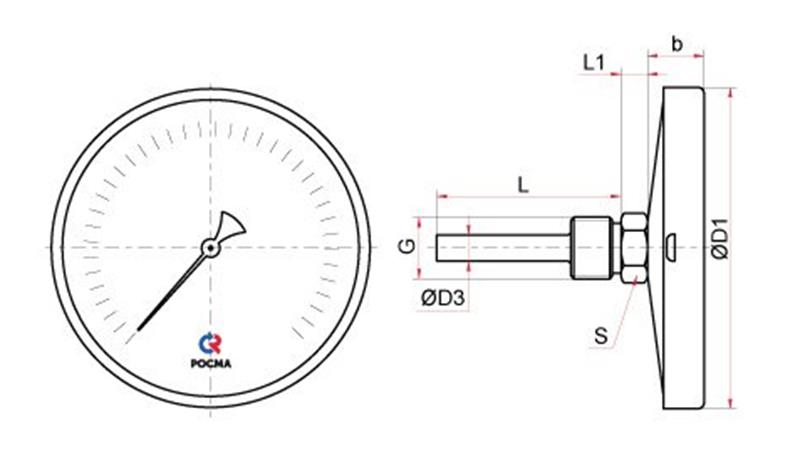

Габаритные размеры
Осевое присоединение

Тип	Ø, мм	D1, мм	D3, мм	b, мм	L, мм	L1, мм	S , мм	G, мм	Вес, кг
БТ-51.220	100	111	10	25	46 / 64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,29
БТ-71.220	150	161	10	28	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,58

* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм).

Версия: 2020-06-09-ШАР

Артикул	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
100 150	0 -30	50 100 120 160 200 250 350 450	46 64 100 150 200 250 300

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
K13383	БТ-51.220	100	-30	50	46	1...2 недели	1589 руб. – +
K13384	БТ-51.220	100	0	100	46	1...2 недели	1589 руб. – +
K13385	БТ-51.220	100	0	120	46	1...2 недели	1664 руб. – +
K13386	БТ-51.220	100	0	160	46	1...2 недели	1664 руб. – +
K13387	БТ-51.220	100	0	200	46	1...2 недели	1664 руб. – +
K13388	БТ-51.220	100	0	250	46	1...2 недели	1589 руб. – +
K13389	БТ-51.220	100	0	350	46	1...2 недели	1589 руб. – +
K13390	БТ-51.220	100	0	450	46	1...2 недели	1589 руб. – +
K13391	БТ-51.220	100	-30	50	64	1...2 недели	1837 руб. – +
K13392	БТ-71.220	150	-30	50	64	1...2 недели	4931 руб. – +
K13393	БТ-51.220	100	0	100	64	1...2 недели	1837 руб. – +
K13394	БТ-71.220	150	0	100	64	1...2 недели	4931 руб. – +
K13395	БТ-51.220	100	0	120	64	1...2 недели	1837 руб. – +
K13396	БТ-71.220	150	0	120	64	1...2 недели	5161 руб. – +
K13397	БТ-51.220	100	0	160	64	1...2 недели	1837 руб. – +
K13398	БТ-71.220	150	0	160	64	1...2 недели	4931 руб. – +
K13399	БТ-51.220	100	0	200	64	1...2 недели	1837 руб. – +
K13400	БТ-71.220	150	0	200	64	1...2 недели	5161 руб. – +
K13401	БТ-51.220	100	0	250	64	1...2 недели	1837 руб. – +
K13402	БТ-71.220	150	0	250	64	1...2 недели	4931 руб. – +
K13403	БТ-51.220	100	0	350	64	1...2 недели	1837 руб. – +
K13404	БТ-71.220	150	0	350	64	1...2 недели	4931 руб. – +
K13405	БТ-51.220	100	0	450	64	1...2 недели	1837 руб. – +
K13406	БТ-71.220	150	0	450	64	1...2 недели	4931 руб. – +
K13407	БТ-51.220	100	-30	50	100	1...2 недели	1960 руб. – +
K13408	БТ-71.220	150	-30	50	100	1...2 недели	5097 руб. – +
K13409	БТ-51.220	100	0	100	100	1...2 недели	1960 руб. – +
K13410	БТ-71.220	150	0	100	100	1...2 недели	5330 руб. – +
K13411	БТ-51.220	100	0	120	100	1...2 недели	1960 руб. – +
K13412	БТ-71.220	150	0	120	100	1...2 недели	5330 руб. – +
K13413	БТ-51.220	100	0	160	100	1...2 недели	1960 руб. – +
K13414	БТ-71.220	150	0	160	100	1...2 недели	5097 руб. – +
K13415	БТ-51.220	100	0	200	100	1...2 недели	1960 руб. – +
K13416	БТ-71.220	150	0	200	100	1...2 недели	5097 руб. – +
K13417	БТ-51.220	100	0	250	100	1...2 недели	1960 руб. – +
K13418	БТ-71.220	150	0	250	100	1...2 недели	5097 руб. – +
K13419	БТ-51.220	100	0	350	100	1...2 недели	1960 руб. – +
K13420	БТ-71.220	150	0	350	100	1...2 недели	5097 руб. – +
K13421	БТ-51.220	100	0	450	100	1...2 недели	1960 руб. – +
K13422	БТ-71.220	150	0	450	100	1...2 недели	5097 руб. – +
K13423	БТ-51.220	100	-30	50	150	1...2 недели	2140 руб. – +
K13424	БТ-71.220	150	-30	50	150	1...2 недели	5658 руб. – +
K13425	БТ-51.220	100	0	100	150	1...2 недели	2140 руб. – +
K13426	БТ-71.220	150	0	100	150	1...2 недели	5410 руб. – +
K13427	БТ-51.220	100	0	120	150	1...2 недели	2140 руб. – +
K13428	БТ-71.220	150	0	120	150	1...2 недели	5658 руб. – +
K13429	БТ-51.220	100	0	160	150	1...2 недели	2140 руб. – +
K13430	БТ-71.220	150	0	160	150	1...2 недели	5410 руб. – +
K13431	БТ-51.220	100	0	200	150	1...2 недели	2140 руб. – +
K13432	БТ-71.220	150	0	200	150	1...2 недели	5410 руб. – +
K13433	БТ-51.220	100	0	250	150	1...2 недели	2036 руб. – +
K13434	БТ-71.220	150	0	250	150	1...2 недели	5410 руб. – +
K13435	БТ-51.220	100	0	350	150	1...2 недели	2140 руб. – +
K13436	БТ-71.220	150	0	350	150	1...2 недели	5410 руб. – +
K13437	БТ-51.220	100	0	450	150	1...2 недели	2140 руб. – +
K13438	БТ-71.220	150	0	450	150	1...2 недели	5410 руб. – +
K13439	БТ-51.220	100	-30	50	200	1...2 недели	2308 руб. – +
K13440	БТ-71.220	150	-30	50	200	1...2 недели	5607 руб. – +
K13441	БТ-51.220	100	0	100	200	1...2 недели	2308 руб. – +
K13442	БТ-71.220	150	0	100	200	1...2 недели	5879 руб. – +
K13443	БТ-51.220	100	0	120	200	1...2 недели	2308 руб. – +
K13444	БТ-71.220	150	0	120	200	1...2 недели	5607 руб. – +
K13445	БТ-51.220	100	0	160	200	1...2 недели	2308 руб. – +
K13446	БТ-71.220	150	0	160	200	1...2 недели	5607 руб. – +
K13447	БТ-51.220	100	0	200	200	1...2 недели	2308 руб. – +
K13448	БТ-71.220	150	0	200	200	1...2 недели	5607 руб. – +
K13449	БТ-51.220	100	0	250	200	1...2 недели	2308 руб. – +
K13450	БТ-71.220	150	0	250	200	1...2 недели	5607 руб. – +
K13451	БТ-51.220	100	0	350	200	1...2 недели	2308 руб. – +
K13452	БТ-71.220	150	0	350	200	1...2 недели	5879 руб. – +
K13453	БТ-51.220	100	0	450	200	1...2 недели	2308 руб. – +
K13454	БТ-71.220	150	0	450	200	1...2 недели	5607 руб. – +
K13455	БТ-51.220	100	-30	50	250	1...2 недели	2375 руб. – +
K13456	БТ-71.220	150	-30	50	250	1...2 недели	8742 руб. – +
K13457	БТ-51.220	100	0	100	250	1...2 недели	2375 руб. – +
K13458	БТ-71.220	150	0	100	250	1...2 недели	6111 руб. – +
K13459	БТ-51.220	100	0	120	250	1...2 недели	2268 руб. – +
K13460	БТ-71.220	150	0	120	250	1...2 недели	5828 руб. – +
K13461	БТ-51.220	100	0	160	250	1...2 недели	2375 руб. – +
K13462	БТ-71.220	150	0	160	250	1...2 недели	6111 руб. – +
K13463	БТ-51.220	100	0	200	250	1...2 недели	2268 руб. – +
K13464	БТ-71.220	150	0	200	250	1...2 недели	5828 руб. – +
K13465	БТ-51.220	100	0	250	250	1...2 недели	2375 руб. – +
K13466	БТ-71.220	150	0	250	250	1...2 недели	5828 руб. – +
K13467	БТ-51.220	100	0	350	250	1...2 недели	2375 руб. – +
K13468	БТ-71.220	150	0	350	250	1...2 недели	5828 руб. – +
K13469	БТ-51.220	100	0	450	250	1...2 недели	2375 руб. – +
K13470	БТ-71.220	150	0	450	250	1...2 недели	6111 руб. – +
K13471	БТ-51.220	100	-30	50	300	1...2 недели	2464 руб. – +
K13472	БТ-71.220	150	-30	50	300	1...2 недели	6295 руб. – +
K13473	БТ-51.220	100	0	100	300	1...2 недели	2464 руб. – +
K13474	БТ-71.220	150	0	100	300	1...2 недели	6295 руб. – +
K13475	БТ-51.220	100	0	120	300	1...2 недели	2344 руб. – +
K13476	БТ-71.220	150	0	120	300	1...2 недели	6014 руб. – +
K13477	БТ-51.220	100	0	160	300	1...2 недели	2344 руб. – +
K13478	БТ-71.220	150	0	160	300	1...2 недели	6014 руб. – +
K13479	БТ-51.220	100	0	200	300	1...2 недели	2344 руб. – +
K13480	БТ-71.220	150	0	200	300	1...2 недели	6295 руб. – +
K13481	БТ-51.220	100	0	250	300	1...2 недели	2464 руб. – +
K13482	БТ-71.220	150	0	250	300	1...2 недели	6014 руб. – +
K13483	БТ-51.220	100	0	350	300	1...2 недели	2464 руб. – +
K13484	БТ-71.220	150	0	350	300	1...2 недели	6014 руб. – +
K13485	БТ-51.220	100	0	450	300	1...2 недели	2464 руб. – +
K13486	БТ-71.220	150	0	450	300	1...2 недели	6014 руб. – +

Отзывы на этот товар пока отсутствуют.
