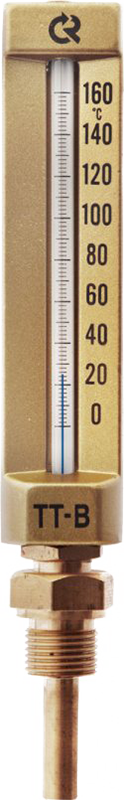

Термометр виброустойчивый ТТ-В

Прибор для измерения температуры неагрессивных жидких и газообразных сред в условиях высоких динамических нагрузок в различных отраслях промышленности в пределах от −30 до +600 °С

Область применения: судостроение, водоснабжение, теплоснабжение
Диапазон измерения температуры: −30...+70°C, 0...+50°C, 0...+100°C, 0...+120°C, 0...+160°C, 0...+200°C
Тип присоединения: прямое или угловое
Повышенная виброустойчивость

В закладки

от 2 400 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях высоких динамических нагрузок в различных отраслях промышленности в пределах от −30 до +200 °С.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу подсоединения термометр технический производится в двух исполнениях: прямой и угловой.

Технические характеристики:

Диапазон температур	Присоединение	Длина верхней части	Длина погружной части
−30...+70°C, 0...+50°C, 0...+100°C, 0...+120°C, 0...+160°C, 0...+200°C	Прямое	110 мм / 150 мм / 200 мм	30 мм / 40 мм / 50 мм / 64 мм / 100 мм / 150 мм
	Угловое	110 мм / 150 мм / 200 мм	40 мм / 50 мм / 64 мм / 100 мм / 150 мм

Параметр	Значение
Диапазон показаний температур	−30...+70°C, 0...+50°C, 0...+100°C, 0...+120°C, 0...+160°C, 0...+200°C
Диапазон показаний температур
Точность измерений	От +1 до +10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра
Диапазон рабочих температур - Окружающая среда	−40…+60°C
Корпус	Анодированный алюминий
Резьба присоединения	G½" / М20х1,5 / М22х1,5 / М27х2
Присоединение	Прямое или угловое
Заполнение	Термометрическая жидкость
Материал гильзы	Латунь* Нержавеющая сталь 08Х18Н10**
Комплектность	Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В
Рабочее давление на гильзе - Гильза из латуни - Гильза из нержавеющей стали	10 МПа 25 МПа
Межповерочный интервал	3 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4321-002-4719015564-2008 ГОСТ 28498-90

* – только до +200°C включительно.

** – +600°С или при длине погружной части 150 мм.

Модели:

Тип	Присоединение	Диапазон показаний температуры, °C	Высота корпуса, мм	Длина погружной части, мм
ТТ-В	прямое или угловое	−30…+70; 0…+50 / +100 / +120 / +160 / +200	110, 150, 200	30*, 40, 50, 64, 100
	прямое или угловое	−30…+70; 0…+50 / +100 / +120 / +160 / +200	110, 150, 200	150

* - только прямое исполнение.

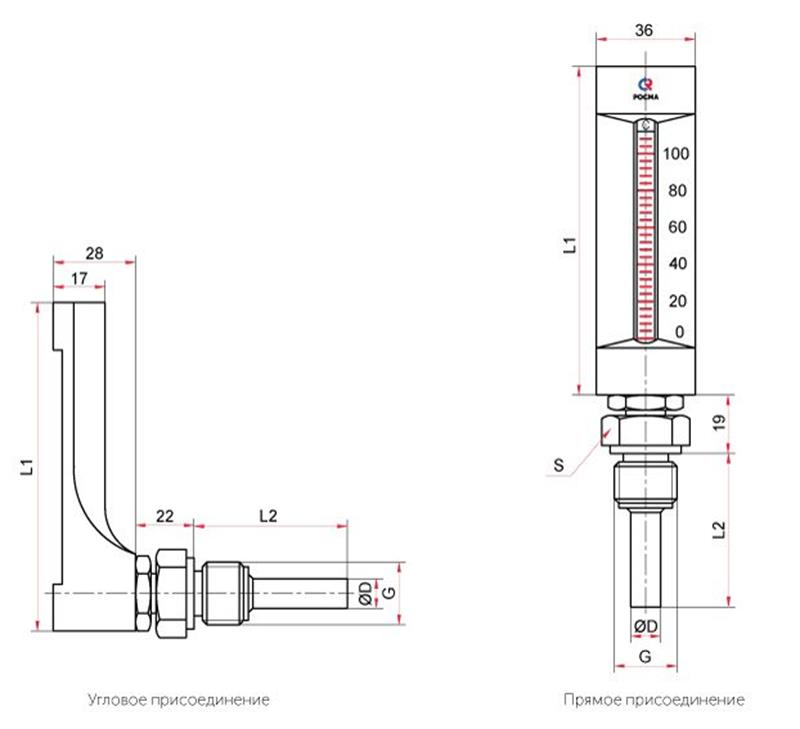

Габаритные размеры

Присоединение	Диапазон температур, °C	L1, мм	L2, мм	D, мм	S, мм	G	Вес, кг
Прямое	−30...+70°C, 0...+50°C, 0...+100°C, 0...+120°C, 0...+160°C, 0...+200°C	110	30 / 40 / 50	10	27	G½ / М20×1,5 / М22×1,5 / М27×2*	≤0,24
		150	40 / 50 / 64 / 100 / 150				≤0,28
		200	64 / 100				≤0,36
Угловое		110	50 / 100 / 150	10	27		≤0,24
		150	40 / 50 / 64 / 100 / 150				≤0,28
		200	150				≤0,37

* — только прямое присоединение.
