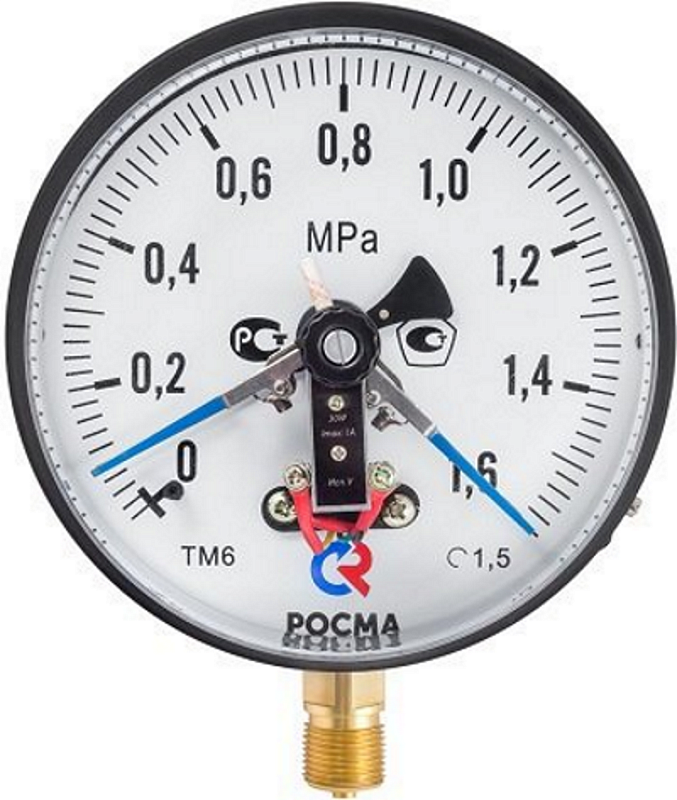

Мановакуумметр ТМВ серии 510, IP54 (с электроконтактной приставкой)

Прибор для измерения мановакуумметрического давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон измерения давления: −0,1…2,4 МПа
Класс точности: 1,5
Реле: ~1 А, 220 В
Диаметр корпуса: 100 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или М20×1,5
Защита: IP54
Повышенная пылевлагозащищенность

В закладки

от 3 566 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Вакуумметр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа вакуумметра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний давлений*	−0,1…0,15 МПа / 0,3 МПа / 0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Электрическая схема - Одноконтактная - Двухконтактная	Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Корпус	IP54, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение	Через DIN-разъем сзади на корпусе
Присоединение	Радиальное
Резьба присоединения	G½" или М20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Габаритные размеры

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.

Версия: 2020-09-28-РОД

Артикул	Шкала	Штуцер	Исполнение	Срок поставки	Стоимость
−0,1…0,15МПа −0,1…0,3МПа −0,1…0,5МПа −0,1…0,9МПа −0,1…1,5МПа −0,1…2,4МПа	G1/2 М20×1,5	1 2 5 6

Артикул	Шкала	Штуцер	Исполнение	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Исполнение	Срок поставки	Стоимость
K16060	−0,1…0,15МПа	G1/2	1	1...2 недели	3566 руб. – +
K16061	−0,1…0,3МПа	G1/2	1	1...2 недели	3566 руб. – +
K16062	−0,1…0,5МПа	G1/2	1	1...2 недели	3566 руб. – +
K16063	−0,1…0,9МПа	G1/2	1	1...2 недели	3566 руб. – +
K16064	−0,1…1,5МПа	G1/2	1	1...2 недели	3566 руб. – +
K16065	−0,1…2,4МПа	G1/2	1	1...2 недели	3566 руб. – +
K16066	−0,1…0,15МПа	М20×1,5	1	1...2 недели	3566 руб. – +
K16067	−0,1…0,3МПа	М20×1,5	1	1...2 недели	3566 руб. – +
K16068	−0,1…0,5МПа	М20×1,5	1	1...2 недели	3566 руб. – +
K16069	−0,1…0,9МПа	М20×1,5	1	1...2 недели	3566 руб. – +
K16070	−0,1…1,5МПа	М20×1,5	1	1...2 недели	3566 руб. – +
K16071	−0,1…2,4МПа	М20×1,5	1	1...2 недели	3566 руб. – +
K16072	−0,1…0,15МПа	G1/2	2	1...2 недели	3566 руб. – +
K16073	−0,1…0,3МПа	G1/2	2	1...2 недели	3566 руб. – +
K16074	−0,1…0,5МПа	G1/2	2	1...2 недели	3566 руб. – +
K16075	−0,1…0,9МПа	G1/2	2	1...2 недели	3566 руб. – +
K16076	−0,1…1,5МПа	G1/2	2	1...2 недели	3566 руб. – +
K16077	−0,1…2,4МПа	G1/2	2	1...2 недели	3566 руб. – +
K16078	−0,1…0,15МПа	М20×1,5	2	1...2 недели	3566 руб. – +
K16079	−0,1…0,3МПа	М20×1,5	2	1...2 недели	3566 руб. – +
K16080	−0,1…0,5МПа	М20×1,5	2	1...2 недели	3566 руб. – +
K16081	−0,1…0,9МПа	М20×1,5	2	1...2 недели	3566 руб. – +
K16082	−0,1…1,5МПа	М20×1,5	2	1...2 недели	3566 руб. – +
K16083	−0,1…2,4МПа	М20×1,5	2	1...2 недели	3566 руб. – +
K16084	−0,1…0,15МПа	G1/2	5	1...2 недели	3566 руб. – +
K16085	−0,1…0,3МПа	G1/2	5	1...2 недели	3566 руб. – +
K16086	−0,1…0,5МПа	G1/2	5	1...2 недели	3566 руб. – +
K16087	−0,1…0,9МПа	G1/2	5	1...2 недели	3566 руб. – +
K16088	−0,1…1,5МПа	G1/2	5	1...2 недели	3566 руб. – +
K16089	−0,1…2,4МПа	G1/2	5	1...2 недели	3566 руб. – +
K16090	−0,1…0,15МПа	М20×1,5	5	1...2 недели	3566 руб. – +
K16091	−0,1…0,3МПа	М20×1,5	5	1...2 недели	3566 руб. – +
K16092	−0,1…0,5МПа	М20×1,5	5	1...2 недели	3566 руб. – +
K16093	−0,1…0,9МПа	М20×1,5	5	1...2 недели	3566 руб. – +
K16094	−0,1…1,5МПа	М20×1,5	5	1...2 недели	3566 руб. – +
K16095	−0,1…2,4МПа	М20×1,5	5	1...2 недели	3566 руб. – +
K16096	−0,1…0,15МПа	G1/2	6	1...2 недели	3566 руб. – +
K16097	−0,1…0,3МПа	G1/2	6	1...2 недели	3566 руб. – +
K16098	−0,1…0,5МПа	G1/2	6	1...2 недели	3566 руб. – +
K16099	−0,1…0,9МПа	G1/2	6	1...2 недели	3566 руб. – +
K16100	−0,1…1,5МПа	G1/2	6	1...2 недели	3566 руб. – +
K16101	−0,1…2,4МПа	G1/2	6	1...2 недели	3566 руб. – +
K16102	−0,1…0,15МПа	М20×1,5	6	1...2 недели	3566 руб. – +
K16103	−0,1…0,3МПа	М20×1,5	6	1...2 недели	3566 руб. – +
K16104	−0,1…0,5МПа	М20×1,5	6	1...2 недели	3568 руб. – +
K16105	−0,1…0,9МПа	М20×1,5	6	1...2 недели	3566 руб. – +
K16106	−0,1…1,5МПа	М20×1,5	6	1...2 недели	3566 руб. – +
K16107	−0,1…2,4МПа	М20×1,5	6	1...2 недели	3566 руб. – +
