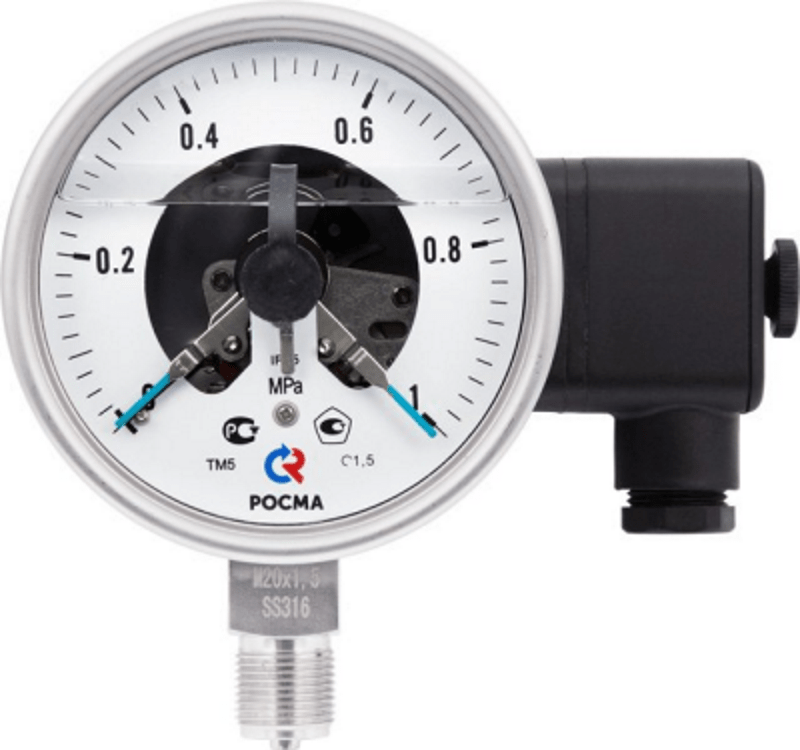

Мановакуумметр ТМВ серии 521 (коррозионностойкие виброустойчивые с электроконтактной приставкой)

Прибор для измерения мановакуумметрического давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение
Рабочая температура: −60...+200°C
Диапазон измерения давления: −0,1…2,4 МПа
Класс точности: 1,5
Реле: ~1 А, 220
Диаметр корпуса: 100 мм
Тип присоединения: радиальное
Резьба присоединения: M20×1,5
Повышенная виброустойчивость
Повышенная коррозиестойкость

В закладки

от 10 926 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Промышленные мановакуумметры для измерения мановакуумметрического давления, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.

Электроконтактная группа оснащена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значений уставки).
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний давлений*	−0,1…0,15 МПа / 0,3 МПа / 0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа
Диапазон рабочих температур - Окружающая среда - без заполнения - с заполнением силиконом ПМС-50 - Измеряемая среда - без заполнения - с заполнением силиконом ПМС-50	−60…+60°C −60…+60°C −60…+200°C −60…+100°C
Электрическая схема - Одноконтактная - Двухконтактная	Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Штуцер	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Корпус	IP65, нержавеющая сталь 08Х17Н13М2
Кольцо	Нержавеющая сталь 08Х17Н13М2, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение	Через клеммную коробку сбоку на корпусе
Присоединение	Радиальное
Резьба присоединения	M20×1,5**
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

* — под заказ, только исполнение I, II, V.

** — под заказ другие резьбы.

Габаритные размеры

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.

Версия: 2020-09-12-РОД

Артикул	Шкала	Исполнение	Срок поставки	Стоимость
−0,1…0,15 Мпа −0,1…0,3 Мпа −0,1…0,5 Мпа −0,1…0,9 Мпа −0,1…1,5 Мпа −0,1…2,4 Мпа	1 2 5

Артикул	Шкала	Исполнение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Исполнение	Срок поставки	Стоимость
O72417	−0,1…0,15 Мпа	1	1...2 недели	11469 руб. – +
O72418	−0,1…0,3 Мпа	1	1...2 недели	11469 руб. – +
O72419	−0,1…0,5 Мпа	1	1...2 недели	10926 руб. – +
O72420	−0,1…0,9 Мпа	1	1...2 недели	11469 руб. – +
O72421	−0,1…1,5 Мпа	1	1...2 недели	10926 руб. – +
O72422	−0,1…2,4 Мпа	1	1...2 недели	10926 руб. – +
O72423	−0,1…0,15 Мпа	2	1...2 недели	10926 руб. – +
O72424	−0,1…0,3 Мпа	2	1...2 недели	10926 руб. – +
O72425	−0,1…0,5 Мпа	2	1...2 недели	10926 руб. – +
O72426	−0,1…0,9 Мпа	2	1...2 недели	10926 руб. – +
O72427	−0,1…1,5 Мпа	2	1...2 недели	10926 руб. – +
O72428	−0,1…2,4 Мпа	2	1...2 недели	10926 руб. – +
O72429	−0,1…0,15 Мпа	5	1...2 недели	11469 руб. – +
O72430	−0,1…0,3 Мпа	5	1...2 недели	11469 руб. – +
O72431	−0,1…0,5 Мпа	5	1...2 недели	11469 руб. – +
O72432	−0,1…0,9 Мпа	5	1...2 недели	11469 руб. – +
O72433	−0,1…1,5 Мпа	5	1...2 недели	11469 руб. – +
O72434	−0,1…2,4 Мпа	5	1...2 недели	10926 руб. – +
