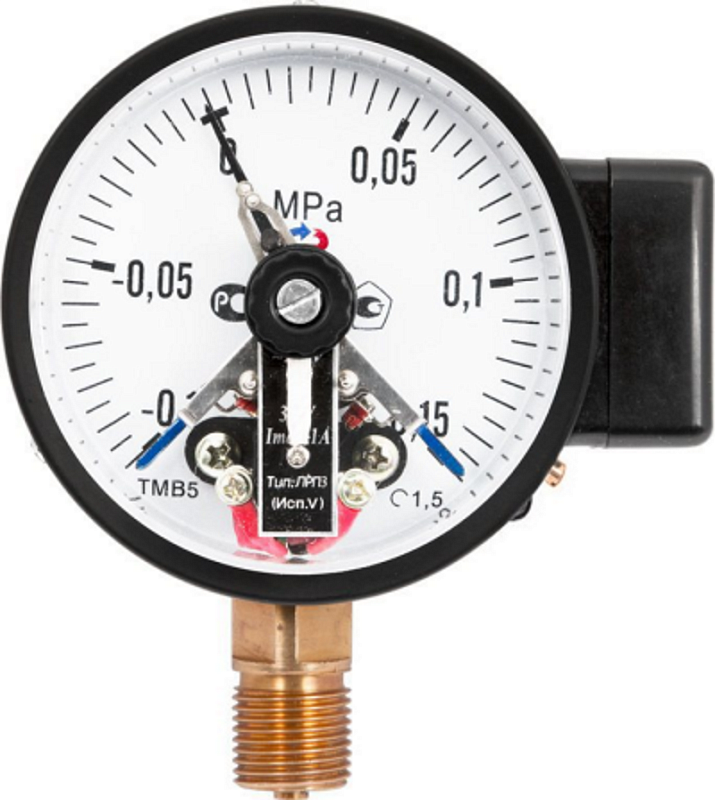

Вакуумметр ТВ серии 610 (с электроконтактной приставкой)

Прибор для измерения вакуумметрического давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов с температурой до +150 °C

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон измерения давления: −0,1…0 МПа
Класс точности: 1,5
Реле: ~1 А, 220 В
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или М20×1,5

В закладки

от 3 580 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Вакуумметр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа вакуумметра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,5
Диапазон показаний давлений	−0,1…0 МПа*
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Электрическая схема	Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение	Через клеммную коробку на корпусе
Присоединение	Радиальное
Резьба присоединения	G½ или М20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

* — только исполнение I, II, V.

Габаритные размеры

Версия: 2020-09-22-РОД

Артикул	Штуцер	Исполнение	Срок поставки	Стоимость
G 1/2 М20×1,5	1 2 5

Артикул	Штуцер	Исполнение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Штуцер	Исполнение	Срок поставки	Стоимость
K15802	G 1/2	1	1...2 недели	3580 руб. – +
K15803	М20×1,5	1	1...2 недели	3580 руб. – +
K15804	G 1/2	2	1...2 недели	3580 руб. – +
K15805	М20×1,5	2	1...2 недели	3580 руб. – +
K15806	G 1/2	5	1...2 недели	3758 руб. – +
K15807	М20×1,5	5	1...2 недели	3580 руб. – +
