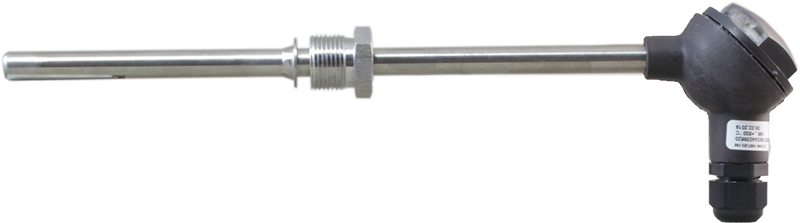

Термосопротивление с коммутационной головкой дТС045 (аналог)

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1 или 2
Номинальная статическая характеристика: 50П, 100П, 50М, 100М, Гр21, Гр23
Диапазон измеряемых температур: –200…+500°C
Класс допуска: B или C
Длина монтажной части: 100...800 мм
Диаметр монтажной части: 10 мм
Присоединение: М20×1,5

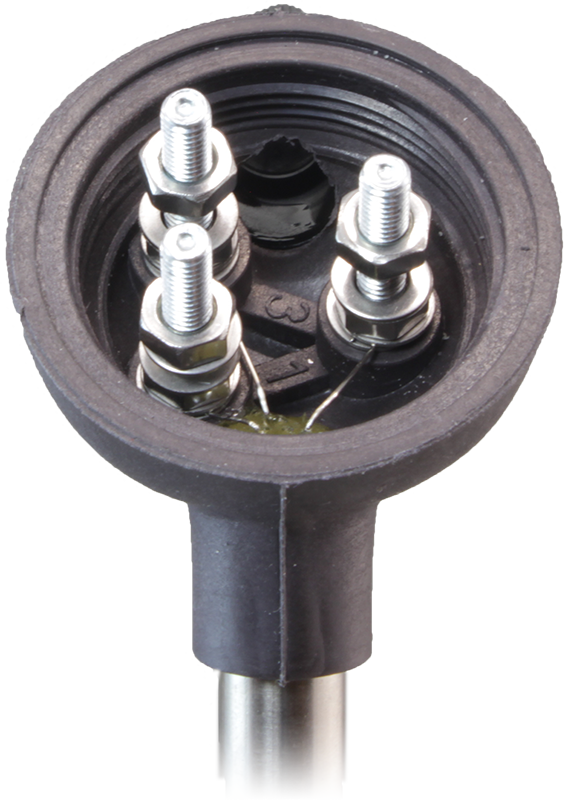

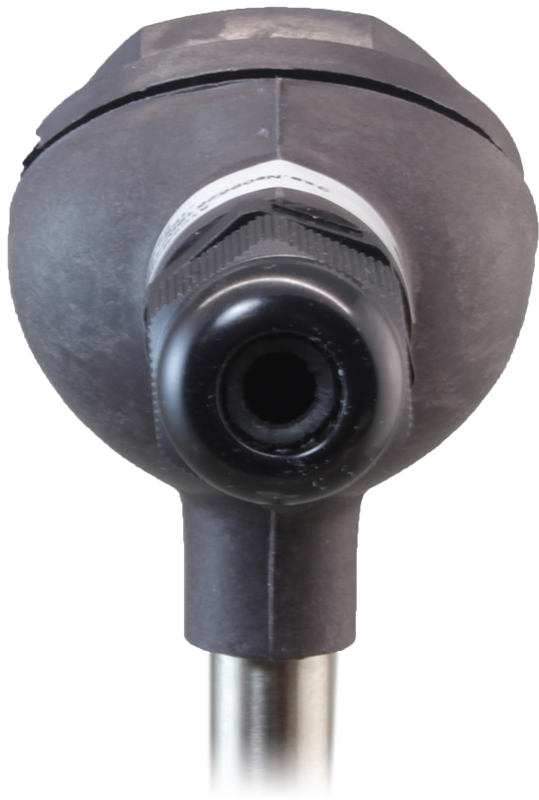

Исполнение коммутационной головки: пластмасса
Подвижный штуцер

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 300 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (25)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТМ-9201, ТМТ-1-1, ТП-9201, ТС-045, ТС-1088, ТСМ-001, ТСМ 012-000, ТСМ 012-000.1, ТСМ-0193-01, ТСМ-0879, ТСМ-1088, ТСМ-188, ТСМ-5071, ТСМ-9201, ТСП 012-000.1, ТСП-0879, ТСП-1088.
Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.

Особенности:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–60...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50М 100М Гр23	50П 100П	Гр21
Диапазон измеряемых температур:
- класс допуска В и С	–50…+180 °C	–196…+500 °C	–200…+490 °C
Количество чувствительных элементов	1 или 2
Длина монтажной части	100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм
Диаметр монтажной части	10 мм
Схема внутренних соединений проводников	2-х проводная 2х2-х проводная 3-х проводная 4-х проводная
Присоединение	М20×1,5
Кабельный ввод	М16×1,5
Диаметр подключаемого кабеля	<8 мм

Версия: 2021-07-07-ШАР

Артикул	Количество чувствительных элементов	Длина монтажной части, мм	Градуировка	Диапазон измеряемой температуры,°С	Класс допуска	Схема	Срок поставки	Стоимость
1 2	100 120 160 200 250 320 400 500 630 800	50М 100М 50П 100П Гр21 Гр23	-50...+180 -200...+490 -196...+500	B C	2-х проводная 2х2-х проводная 3-х проводная 4-х проводная

Артикул	Количество чувствительных элементов	Длина монтажной части, мм	Градуировка	Диапазон измеряемой температуры,°С	Класс допуска	Схема	Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Количество чувствительных элементов	Длина монтажной части, мм	Градуировка	Диапазон измеряемой температуры,°С	Класс допуска	Схема	Срок поставки	Стоимость
E79607	1	100	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79645	1	120	50М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79608	1	120	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79620	1	120	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79646	1	160	50М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79609	1	160	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79596	1	160	100М	-50...+180	B	2-х проводная	Со склада	300 руб. – +
E79616	1	160	100М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79601	1	160	50П	-196...+500	B	2-х проводная	Со склада	457 руб. – +
E79633	1	160	50П	-196...+500	B	3-х проводная	Со склада	500 руб. – +
E79599	1	160	Гр21	-200...+490	B	2-х проводная	Со склада	400 руб. – +
E79621	1	160	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79647	1	200	50М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79602	1	200	50П	-196...+500	B	2-х проводная	Со склада	500 руб. – +
E79634	1	200	50П	-196...+500	B	3-х проводная	Со склада	500 руб. – +
E79606	1	200	100П	-196...+500	B	2-х проводная	Со склада	500 руб. – +
E79622	1	200	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79648	1	250	50М	-50...+180	B	4-х проводная	Со склада	300 руб. – +
E79611	1	250	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79642	1	250	50М	-50...+180	C	3-х проводная	Со склада	360 руб. – +
E79651	1	250	100М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79618	1	250	100М	-50...+180	C	2-х проводная	Со склада	360 руб. – +
E79623	1	320	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79619	1	400	100М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79631	1	500	50М	-50...+180	B	3-х проводная	Со склада	400 руб. – +

Артикул	Количество чувствительных элементов	Длина монтажной части, мм	Градуировка	Диапазон измеряемой температуры,°С	Класс допуска	Схема	Срок поставки	Стоимость
E79590	1	100	50М	-50...+180	B	2-х проводная	Снято с производства	500 руб. – +
E79644	1	100	50М	-50...+180	B	4-х проводная	Снято с производства	350 руб. – +
E79607	1	100	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79659	1	100	50М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79591	1	120	50М	-50...+180	B	2-х проводная	Снято с производства	300 руб. – +
E79626	1	120	50М	-50...+180	B	3-х проводная	Снято с производства	500 руб. – +
E79645	1	120	50М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79608	1	120	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79639	1	120	50М	-50...+180	C	3-х проводная	Снято с производства	500 руб. – +
E79660	1	120	50М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79600	1	120	50П	-196...+500	B	2-х проводная	Снято с производства	500 руб. – +
E79632	1	120	50П	-196...+500	B	3-х проводная	Снято с производства	500 руб. – +
E79652	1	120	50П	-196...+500	B	4-х проводная	Снято с производства	500 руб. – +
E79604	1	120	100П	-196...+500	B	2-х проводная	Снято с производства	500 руб. – +
E79636	1	120	100П	-196...+500	B	3-х проводная	Снято с производства	600 руб. – +
E79656	1	120	100П	-196...+500	B	4-х проводная	Снято с производства	500 руб. – +
E79620	1	120	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79592	1	160	50М	-50...+180	B	2-х проводная	Снято с производства	350 руб. – +
E79627	1	160	50М	-50...+180	B	3-х проводная	Снято с производства	500 руб. – +
E79646	1	160	50М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79609	1	160	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79640	1	160	50М	-50...+180	C	3-х проводная	Снято с производства	500 руб. – +
E79661	1	160	50М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79596	1	160	100М	-50...+180	B	2-х проводная	Со склада	300 руб. – +
E79649	1	160	100М	-50...+180	B	4-х проводная	Снято с производства	500 руб. – +
E79616	1	160	100М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79664	1	160	100М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79601	1	160	50П	-196...+500	B	2-х проводная	Со склада	457 руб. – +
E79633	1	160	50П	-196...+500	B	3-х проводная	Со склада	500 руб. – +
E79653	1	160	50П	-196...+500	B	4-х проводная	Снято с производства	500 руб. – +
E79605	1	160	100П	-196...+500	B	2-х проводная	Снято с производства	500 руб. – +
E79637	1	160	100П	-196...+500	B	3-х проводная	Снято с производства	500 руб. – +
E79657	1	160	100П	-196...+500	B	4-х проводная	Снято с производства	500 руб. – +
E79599	1	160	Гр21	-200...+490	B	2-х проводная	Со склада	400 руб. – +
E79621	1	160	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79593	1	200	50М	-50...+180	B	2-х проводная	Снято с производства	350 руб. – +
E79628	1	200	50М	-50...+180	B	3-х проводная	Снято с производства	500 руб. – +
E79647	1	200	50М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79610	1	200	50М	-50...+180	C	2-х проводная	Снято с производства	300 руб. – +
E79641	1	200	50М	-50...+180	C	3-х проводная	Снято с производства	500 руб. – +
E79662	1	200	50М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79597	1	200	100М	-50...+180	B	2-х проводная	Снято с производства	500 руб. – +
E79650	1	200	100М	-50...+180	B	4-х проводная	Снято с производства	500 руб. – +
E79617	1	200	100М	-50...+180	C	2-х проводная	Снято с производства	305 руб. – +
E79665	1	200	100М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79602	1	200	50П	-196...+500	B	2-х проводная	Со склада	500 руб. – +
E79634	1	200	50П	-196...+500	B	3-х проводная	Со склада	500 руб. – +
E79654	1	200	50П	-196...+500	B	4-х проводная	Снято с производства	500 руб. – +
E79606	1	200	100П	-196...+500	B	2-х проводная	Со склада	500 руб. – +
E79638	1	200	100П	-196...+500	B	3-х проводная	Снято с производства	600 руб. – +
E79658	1	200	100П	-196...+500	B	4-х проводная	Снято с производства	500 руб. – +
E79622	1	200	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79594	1	250	50М	-50...+180	B	2-х проводная	Снято с производства	500 руб. – +
E79629	1	250	50М	-50...+180	B	3-х проводная	Снято с производства	500 руб. – +
E79648	1	250	50М	-50...+180	B	4-х проводная	Со склада	300 руб. – +
E79611	1	250	50М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79642	1	250	50М	-50...+180	C	3-х проводная	Со склада	360 руб. – +
E79663	1	250	50М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79598	1	250	100М	-50...+180	B	2-х проводная	Снято с производства	500 руб. – +
E79651	1	250	100М	-50...+180	B	4-х проводная	Со склада	350 руб. – +
E79618	1	250	100М	-50...+180	C	2-х проводная	Со склада	360 руб. – +
E79666	1	250	100М	-50...+180	C	4-х проводная	Снято с производства	500 руб. – +
E79603	1	250	50П	-196...+500	B	2-х проводная	Снято с производства	500 руб. – +
E79635	1	250	50П	-196...+500	B	3-х проводная	Снято с производства	500 руб. – +
E79655	1	250	50П	-196...+500	B	4-х проводная	Снято с производства	600 руб. – +
E79595	1	320	50М	-50...+180	B	2-х проводная	Снято с производства	350 руб. – +
E79630	1	320	50М	-50...+180	B	3-х проводная	Снято с производства	350 руб. – +
E79612	1	320	50М	-50...+180	C	2-х проводная	Снято с производства	350 руб. – +
E79643	1	320	50М	-50...+180	C	3-х проводная	Снято с производства	500 руб. – +
E79623	1	320	Гр23	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79613	1	400	50М	-50...+180	C	2-х проводная	Снято с производства	350 руб. – +
E79619	1	400	100М	-50...+180	C	2-х проводная	Со склада	300 руб. – +
E79631	1	500	50М	-50...+180	B	3-х проводная	Со склада	400 руб. – +
E79614	1	630	50М	-50...+180	C	2-х проводная	Снято с производства	305 руб. – +
E79615	1	800	50М	-50...+180	C	2-х проводная	Снято с производства	400 руб. – +
E79624	2	160	100П	-196...+500	B	2х2-х проводная	Снято с производства	600 руб. – +
E79625	2	200	100П	-196...+500	B	2х2-х проводная	Снято с производства	600 руб. – +
