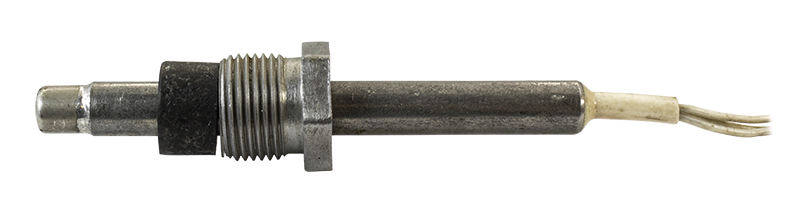

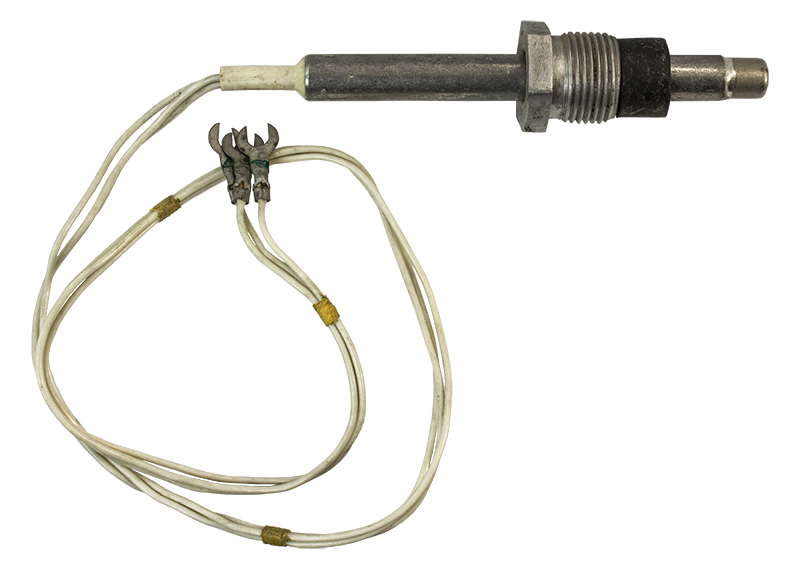

Термопреобразователь сопротивления ТСМ-0281 предназначен для измерения температуры твердых тел
Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Технические характеристики:
Параметр | Значение |
Номинальная статическая характеристика | 50М
|
Диапазон измеряемых температур | –50…+120°C |
Класс допуска | С |
Длина монтажной части | 100 мм |
Диаметр монтажной части | 10 мм/9 мм |
Присоединение | штуцер М20×1,5 подвижный |
Длина кабельного вывода | 500 мм
|
Схема внутренних соединений проводников | 3-х проводная |
Показатель тепловой инерции | 10 с
|
Версия: 2022-07-27-ЛВС
