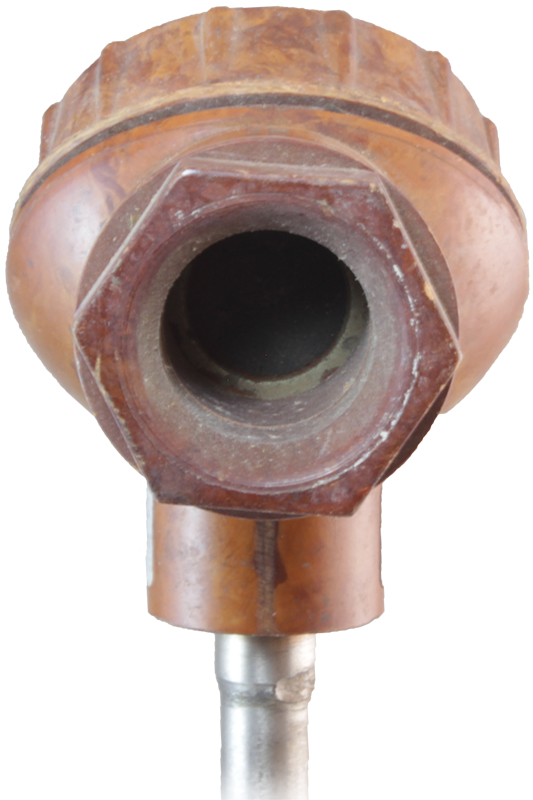

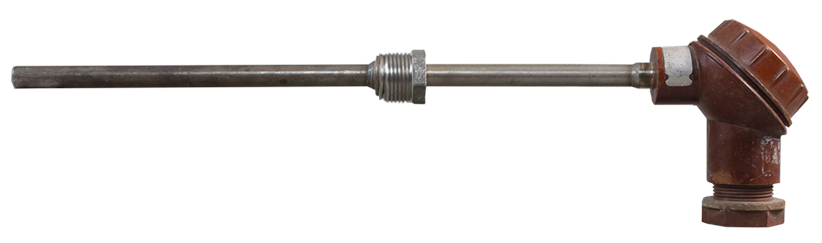

Термопара с коммутационной головкой ТХА-2088, ТХК-2088 и аналоги

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: −40...+600°С, −40...+800°С
Длина монтажной части: 120...800 мм
Диаметр монтажной части: 10 мм
Тип спая: изолированный
Монтаж: М20×1,5

В закладки

от 400 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТХА 008-000, ТХА-0179, ТХА-0515, ТХК 008-000, ТХК-0,7, ТХК-0515, ТХК-2088. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности:

Большой диапазон измеряемых температур
Возможность измерения высоких температур
Способны выдерживать большие рабочие давления

Технические характеристики:

Параметр	Значение
Диапазон измеряемых температур	−40...+600°С, −40...+800°С
Номинальная статическая характеристика	ХА (К), ХК (L)
Длина монтажной части	120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм
Диаметр монтажной части	10 мм
Тип спая	Изолированный
Монтаж	М20×1,5

Версия: 2021-05-11-ШАР

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Срок поставки	Стоимость
ТХА 008-000 ТХА-0179 ТХА-0515 ТХК 008-000 ТХК-0,7 ТХК-0515 ТХК-2088	120 160 200 250 320 400 630 800	ХА ХК	-40...+600 -40...+800

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Срок поставки	Стоимость
K20862	ТХК 008-000	320	ХК	-40...+600	Со склада	450 руб. – +
K20864	ТХК 008-000	400	ХК	-40...+600	Со склада	450 руб. – +
K20866	ТХК 008-000	630	ХК	-40...+600	Со склада	500 руб. – +
K20856	ТХК-0,7	200	ХК	-40...+600	Со склада	400 руб. – +
K20851	ТХК-0515	120	ХК	-40...+600	Со склада	400 руб. – +
K20860	ТХК-0515	250	ХК	-40...+600	Со склада	450 руб. – +
K20863	ТХК-0515	320	ХК	-40...+600	Со склада	450 руб. – +
K20865	ТХК-0515	400	ХК	-40...+600	Со склада	450 руб. – +
K20852	ТХК-2088	120	ХК	-40...+600	Со склада	400 руб. – +
K20855	ТХК-2088	160	ХК	-40...+600	Со склада	400 руб. – +
K20861	ТХК-2088	250	ХК	-40...+600	Со склада	400 руб. – +

Артикул	Шильд	Длина погружной части, мм	Градуировка	Диапазон измерения температуры, °С	Срок поставки	Стоимость
K20869	ТХА 008-000	800	ХА	-40...+800	Снято с производства	500 руб. – +
K20868	ТХА-0179	160	ХА	-40...+800	Снято с производства	300 руб. – +
K20867	ТХА-0515	120	ХА	-40...+800	Снято с производства	300 руб. – +
K20853	ТХК 008-000	160	ХК	-40...+600	Снято с производства	400 руб. – +
K20859	ТХК 008-000	250	ХК	-40...+600	Снято с производства	450 руб. – +
K20862	ТХК 008-000	320	ХК	-40...+600	Со склада	450 руб. – +
K20864	ТХК 008-000	400	ХК	-40...+600	Со склада	450 руб. – +
K20866	ТХК 008-000	630	ХК	-40...+600	Со склада	500 руб. – +
K20854	ТХК-0,7	160	ХК	-40...+600	Снято с производства	400 руб. – +
K20856	ТХК-0,7	200	ХК	-40...+600	Со склада	400 руб. – +
K20851	ТХК-0515	120	ХК	-40...+600	Со склада	400 руб. – +
K20857	ТХК-0515	200	ХК	-40...+600	Снято с производства	400 руб. – +
K20860	ТХК-0515	250	ХК	-40...+600	Со склада	450 руб. – +
K20863	ТХК-0515	320	ХК	-40...+600	Со склада	450 руб. – +
K20865	ТХК-0515	400	ХК	-40...+600	Со склада	450 руб. – +
K20852	ТХК-2088	120	ХК	-40...+600	Со склада	400 руб. – +
K20855	ТХК-2088	160	ХК	-40...+600	Со склада	400 руб. – +
K20858	ТХК-2088	200	ХК	-40...+600	Снято с производства	400 руб. – +
K20861	ТХК-2088	250	ХК	-40...+600	Со склада	400 руб. – +
