Термопара с токовым выходом дТП295М.И

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА

Диапазон измеряемых температур: –40…+1250°C
Диапазон выходного тока преобразователя: 4...20 мА
Длина монтажной части: 60...30000 мм
Диаметр монтажной части: 3 мм; 4,5 мм
Присоединение: 20×1,5 мм
Напряжения питания: =24 В
Материал корпуса датчика: сталь 12Х18Н10Т, сталь AISI 321, сталь AISI 310, сталь AISI 316, сплав Nicrobell D, сталь AISI 316
Материал коммутационной головки: пластмасса
Подвижный штуцер

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термопар ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН), ДТПJхх5 (ЖК).

В состав термопреобразователей входят:

первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.

Использование в составе изделия микропроцессорного высокоточного нормирующего преобразователя ОВЕН НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Применение термопар с унифицированным токовым выходом 4…20 мА позволяет сделать линию связи более надежной, так как электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов от термопар. Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

Технические характеристики:

Параметр	Значение
Номинальное значение напряжения питания	=24 В
Диапазон допустимых напряжений питания	=12...36 В
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Диапазон выходного тока преобразователя	4...20 мА
Вид зависимости «ток от температуры»	линейная
Нелинейность преобразования, не хуже	±0,2 %
Разрядность цифро-аналогового преобразователя	>12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления	<30 Ом
Сопротивление линии связи с термоэлектрическим преобразователем	<100 Ом
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания	<30 мин
Показатель тепловой инерции	<20...40 с
Пределы допускаемой основной приведенной погрешности	±1,0 %
Материал коммутационной головки	пластмасса
Материал защитной арматуры	ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм

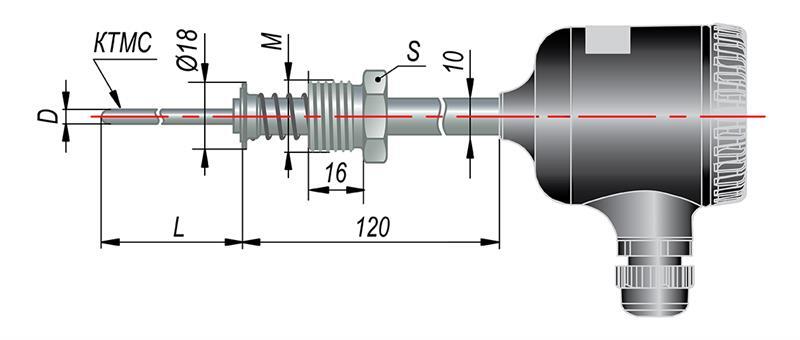

Габаритные размеры
Подвижный штуцер
D = 3 мм D = 4,5 мм M=20×1,5 мм S=22 мм L = 60...30000, кратно 10

Габаритные размеры коммутационной головки

Обозначение при заказе ДТПXX5М.И

Версия: 2022-05-06-ШАР
