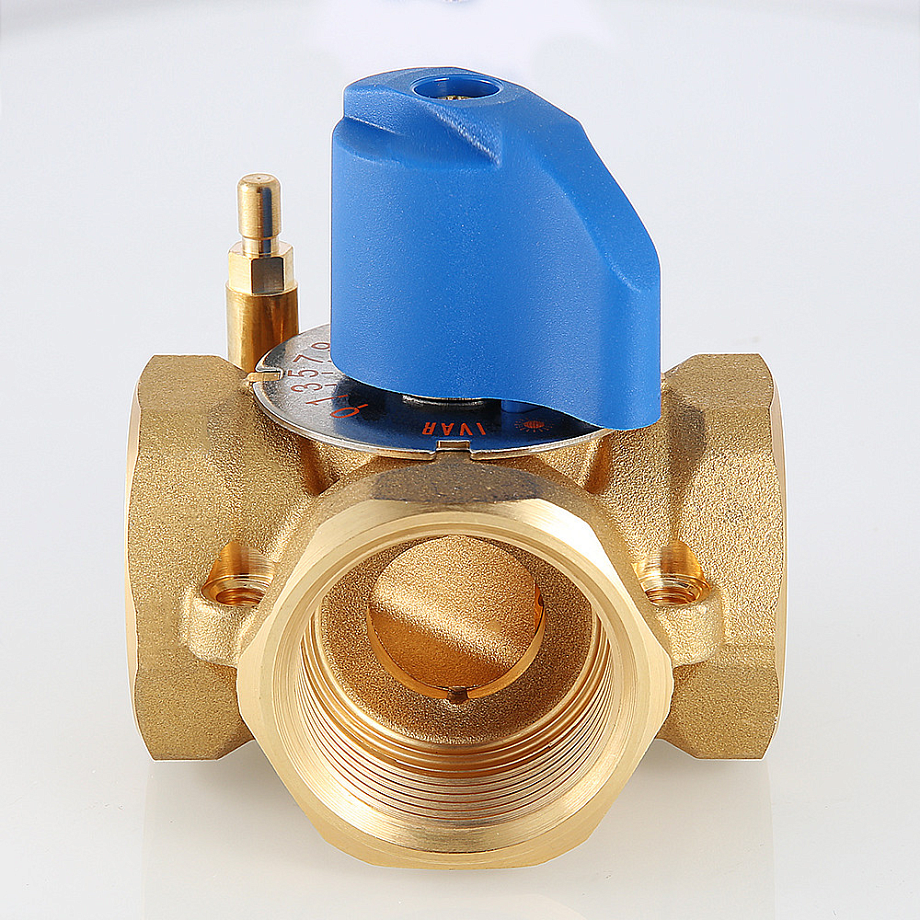

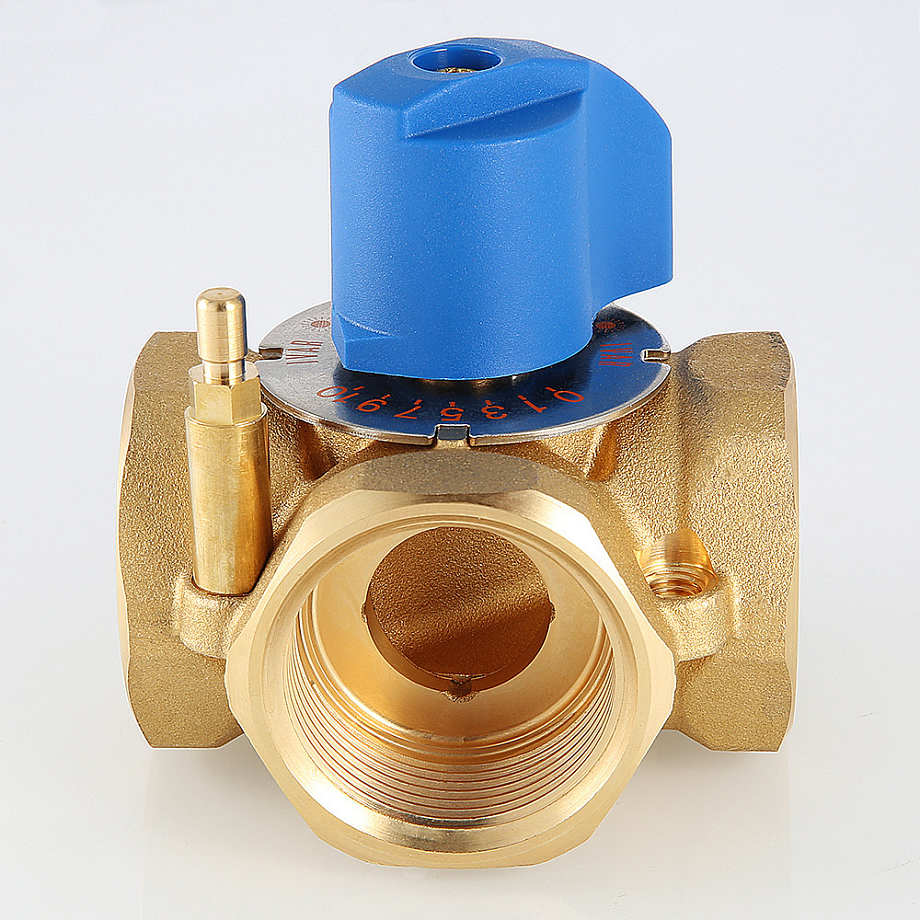

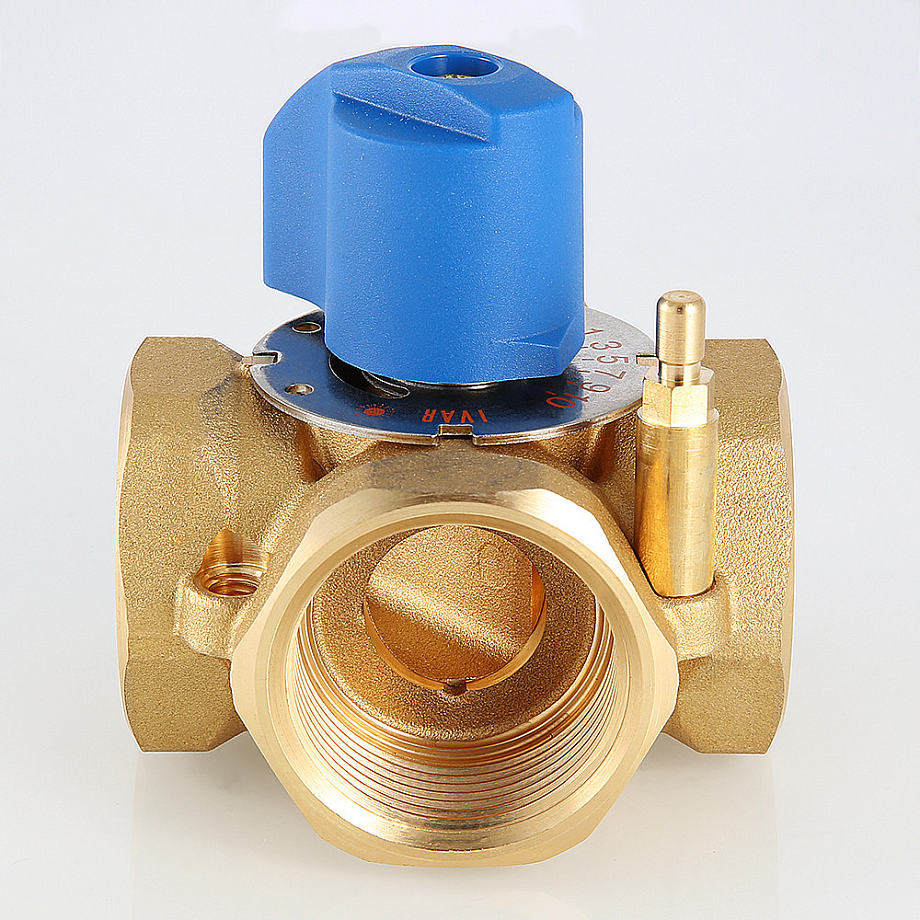

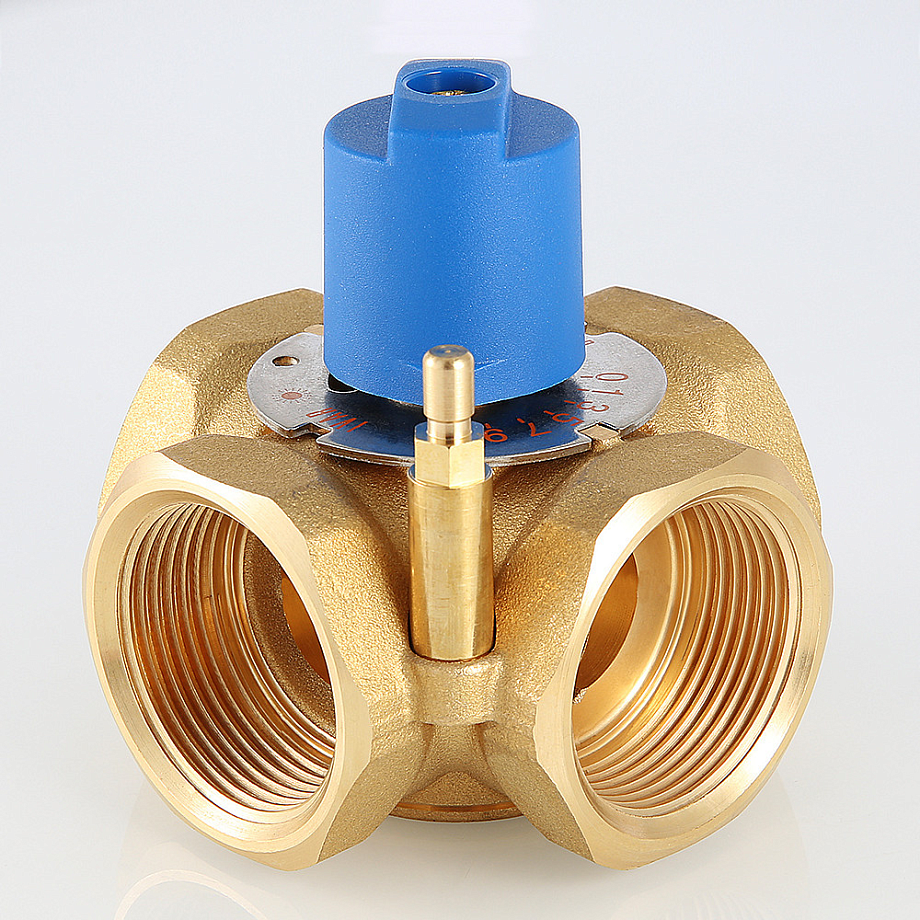

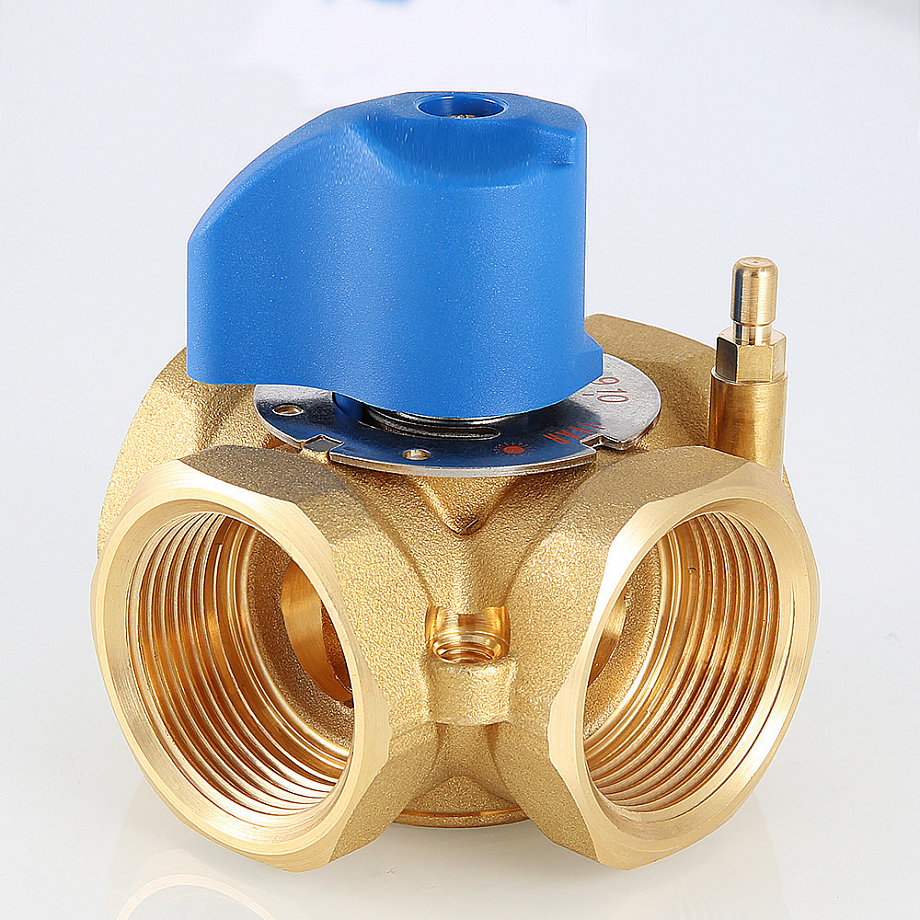

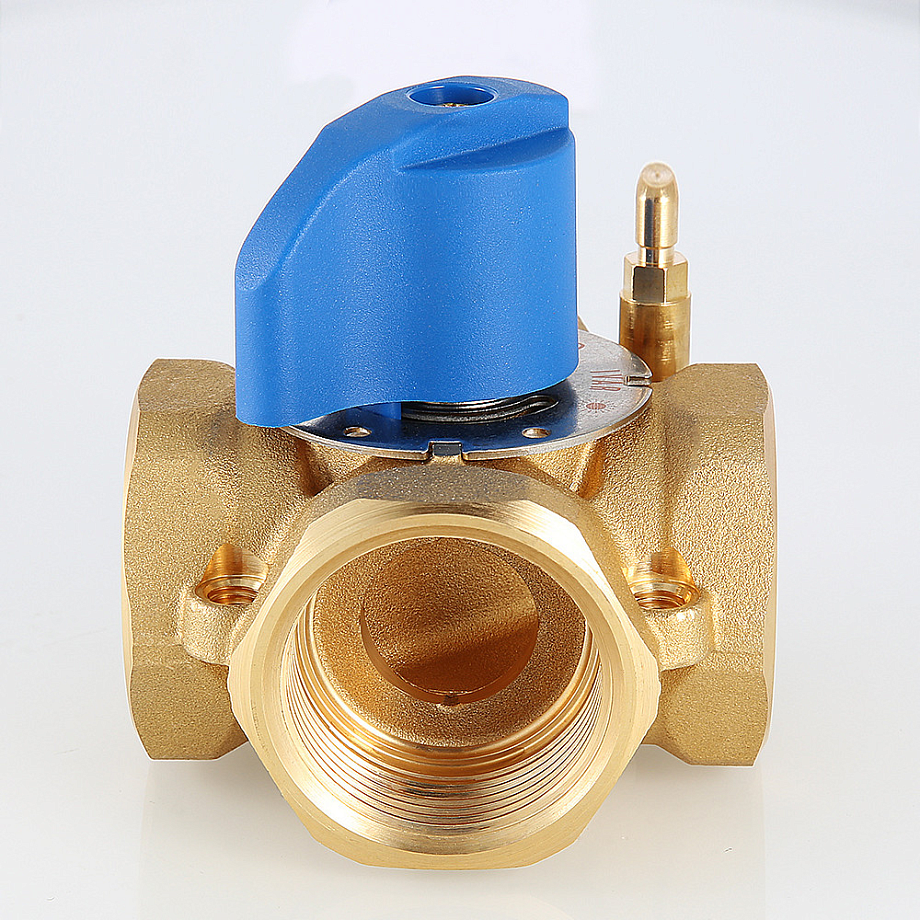

Четырехходовой смесительный клапан VT.MIX04.G

Прибор для использования в смесительных и разделительных узлах климатических систем для распределения потоков жидкости

Рабочая среда: вода, водно – гликолевые смеси и другие жидкости, неагрессивные к материалам клапана
Температура рабочей среды: ≤ +120°С
Рабочее давление: ≤ 1,0 МПа
Диаметр условного прохода: 20 мм, 25 мм, 32 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: резьбовое G¾", G1", G1¼"

В закладки

от 9 108 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан четырехходовой смесительный VT.MIX04.G предназначен для использования в смесительных и разделительных узлах климатических систем для распределения потоков жидкости.

Основное назначение клапана – смешение или разделение потоков.

Особенности:

Ручное управление или с помощью сервопривода с крутящим моментом не менее 5 Н•м (рекомендуется модель VT.M.106)
Высокая коррозионная стойкость
Простая и надежная конструкция
Удобство в эксплуатации и обслуживанииТехнические характеристики:

Параметр	Значение
Рабочая среда	Вода, водно – гликолевые смеси и другие жидкости, неагрессивные к материалам клапана
Материал	Латунь (корпус клапана, шток), EPDM (уплотнение штока и затвора)
Температура рабочей среды	≤ +120°С
Рабочее давление	≤ 1,0 МПа
Диаметр условного прохода	20 мм, 25 мм, 32 мм
Присоединение крана	Резьбовое G¾", G1", G1¼"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, г
VT.MIX04.G.05	20	8,04	G¾"	675
VT.MIX04.G.06	25	12,4	G1"	685
VT.MIX04.G.07	32	17,11	G1¼"	900

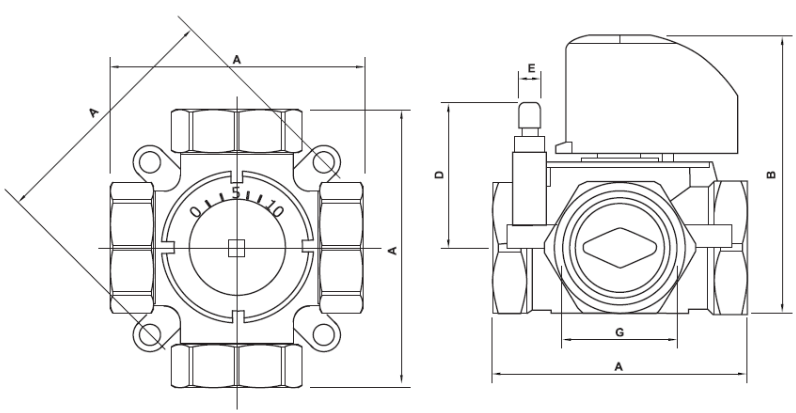

Габаритные размеры

G	A, мм	B, мм	D, мм	E, мм
¾"	76	85	44	6
1"	76	85	44	6
1¼"	82	90	44	6

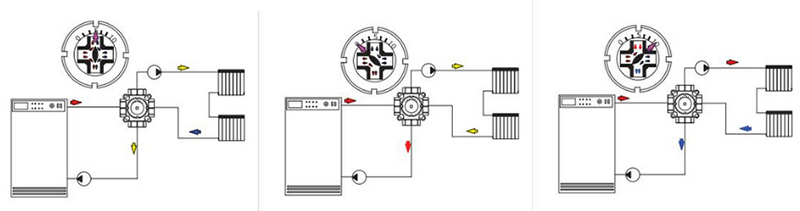

Пример применения

Версия: 2023-01-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.01.2023	0.67 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
20 25 32

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
M18369	VT.MIX04.G.05	20	1...2 недели	9299 руб. – +
M18370	VT.MIX04.G.06	25	1...2 недели	9108 руб. – +
M18371	VT.MIX04.G.07	32	1...2 недели	10603 руб. – +

Отзывы на этот товар пока отсутствуют.
