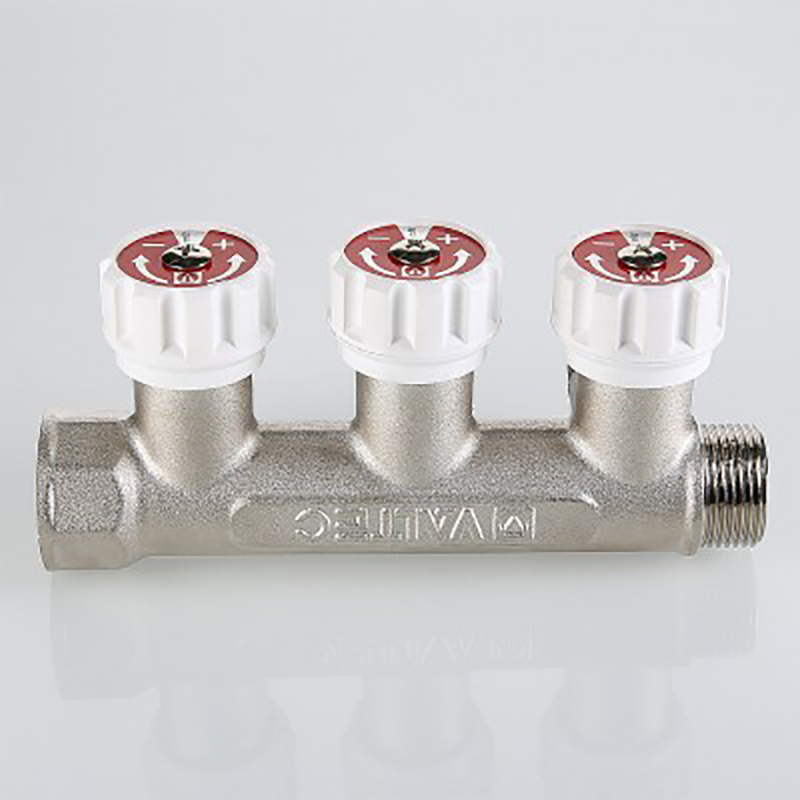

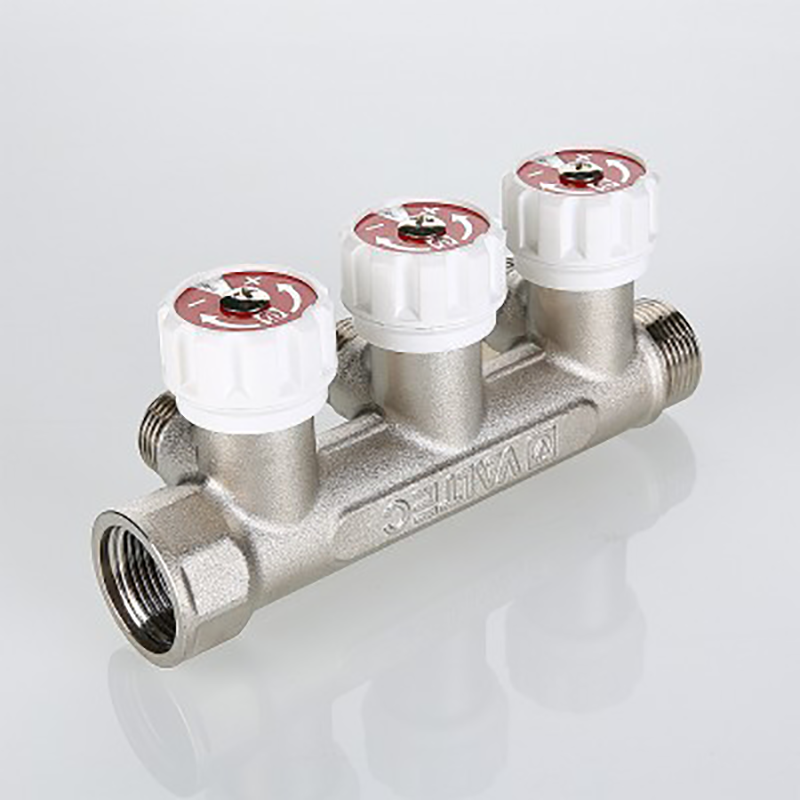

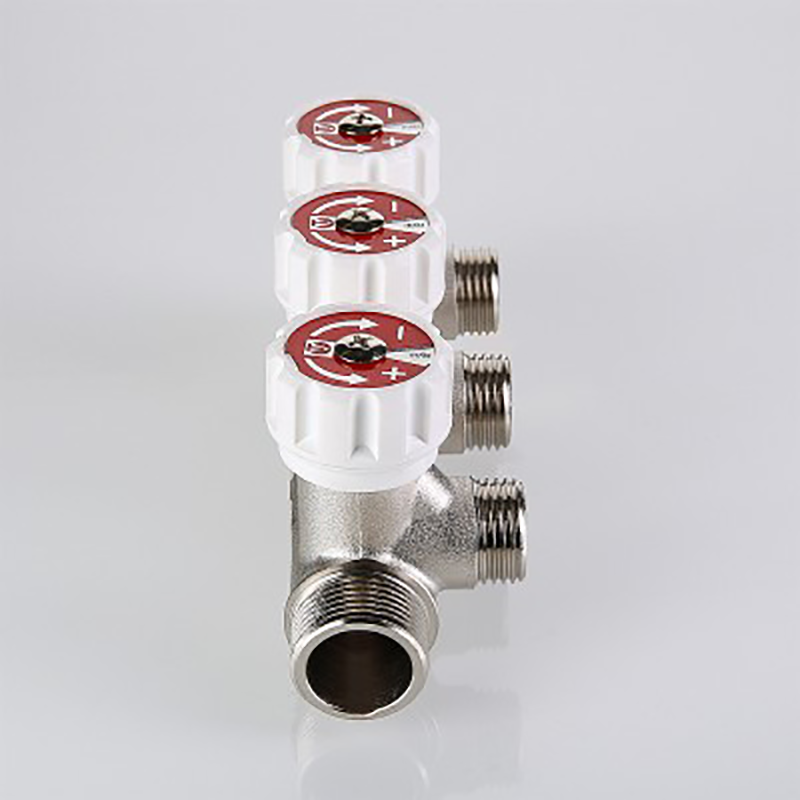

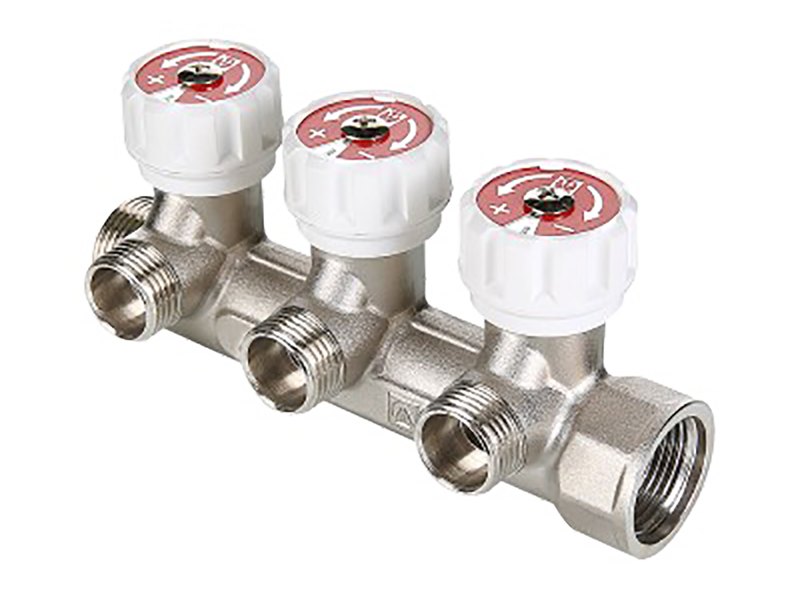

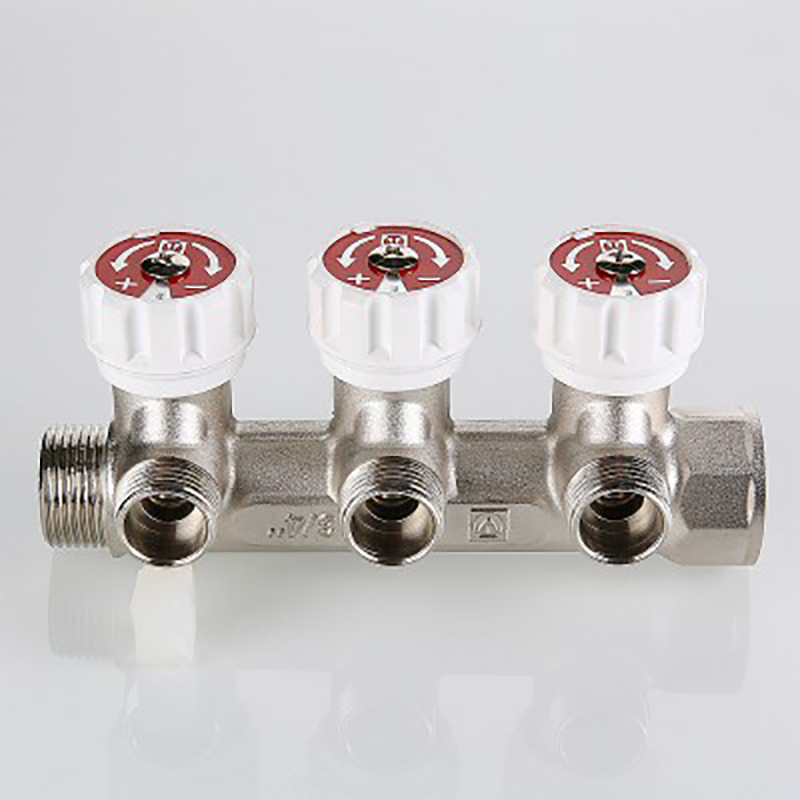

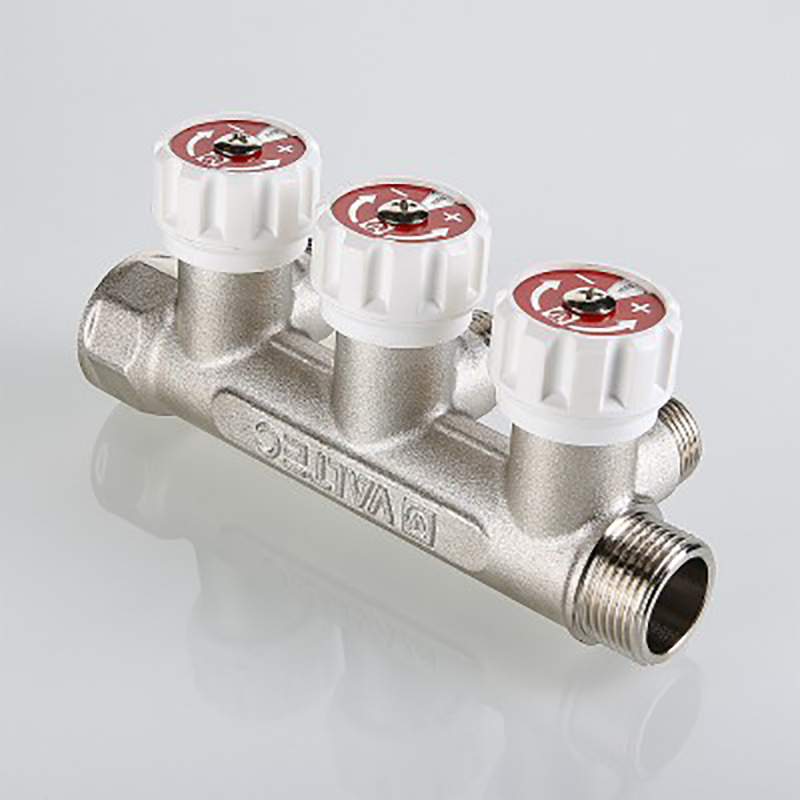

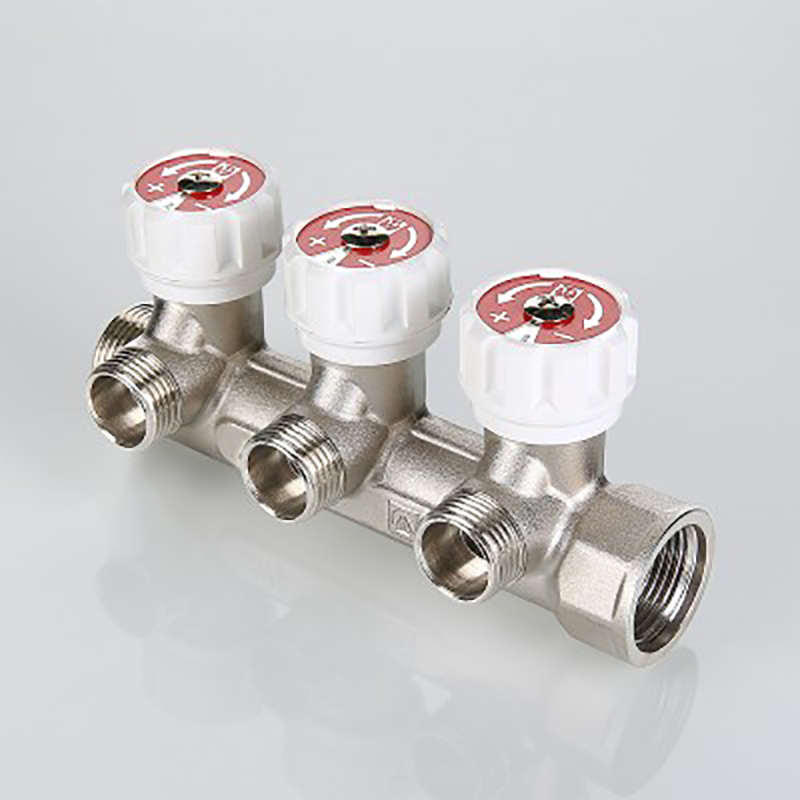

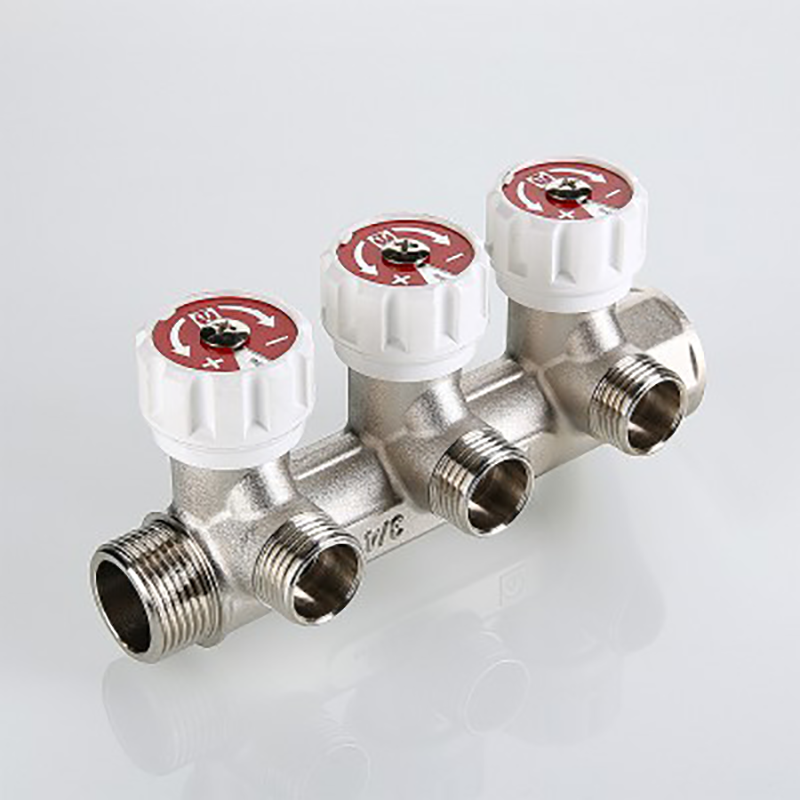

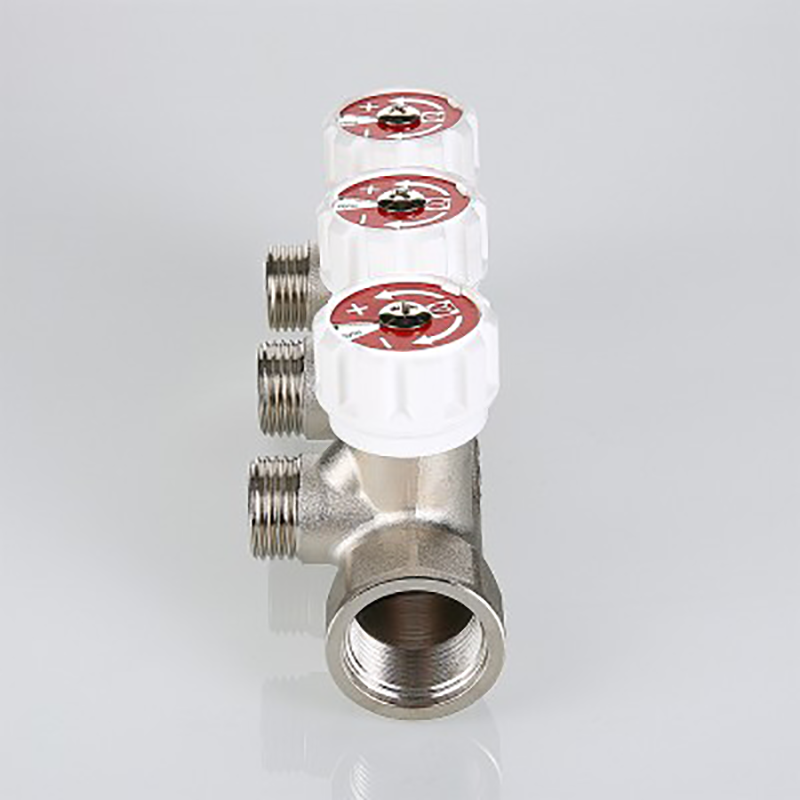

Коллектор VTc.570.N предназначен для распределения потока рабочей среды по потребителям. При этом под «потребителем» понимается отдельный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы
Особенности:
- На каждом выходе предусмотрен вентиль для регулирования расхода рабочей среды
- Возможность плавной регулировки расхода и отсутствие шума в вентилях
- Ремонтопригоден
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Холодная и горячая вода, растворы гликолей концентрацией до 50%, сжатый воздух, жидкости, неагрессивные к материалам коллектора |
Температура рабочей среды | ≤ +110°С |
Рабочее давление
| ≤ 1,0 МПа |
Пробное давление | 1,5 МПа |
Условная пропускная способность | 0,22...2,4 м³/ч |
Присоединение
| Резьбовое G½", G¾"
|
Материал | Никелированная латунь (корпус), латунь (шток), EPDM (прокладка золотника, уплотнение штока) |
Условия эксплуатации | ≤ +60°С; ≤ 80%RH
|
Модификации:
Модель
| Присоединение
коллектора (внутренняя резьба)
| Присоединение
коллектора (наружная резьба) | Выходные патрубки | Вес, г |
VTc.570.N.0502
| G¾" | G¾" | 2×G½" | 432
|
VTc.570.N.0503 | 3×G½" | 623
|
VTc.570.N.0504
| 4×G½" | 802
|

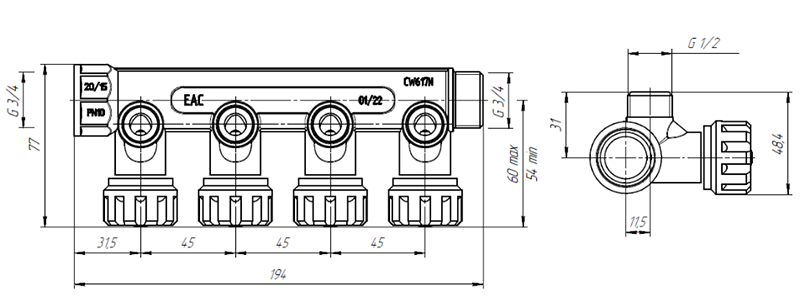

Габаритные размеры |

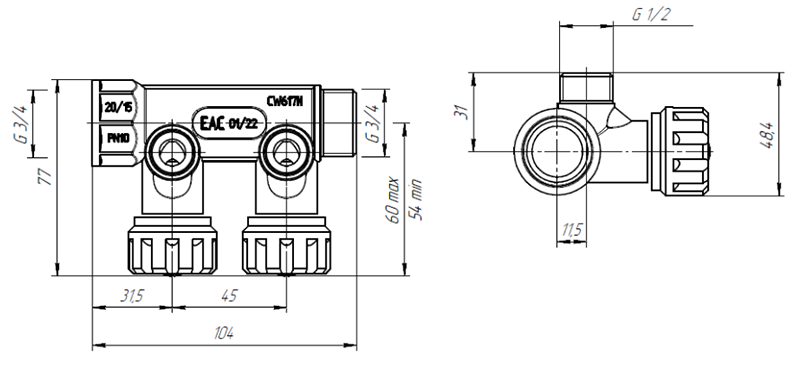

VTc.570.N.0502
|
|

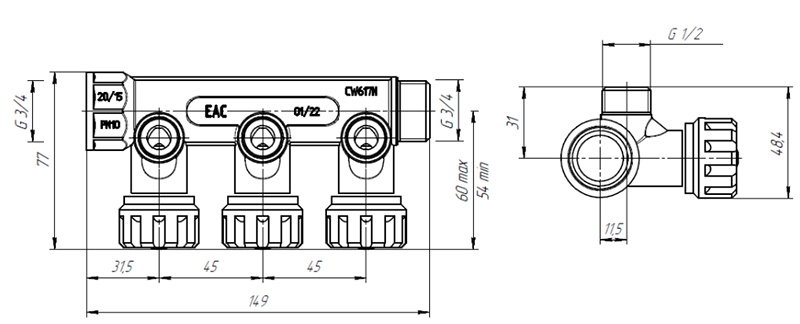

VTc.570.N.0503
|
|
VTc.570.N.0504
|
|
Версия: 2023-02-08-ЛВС
