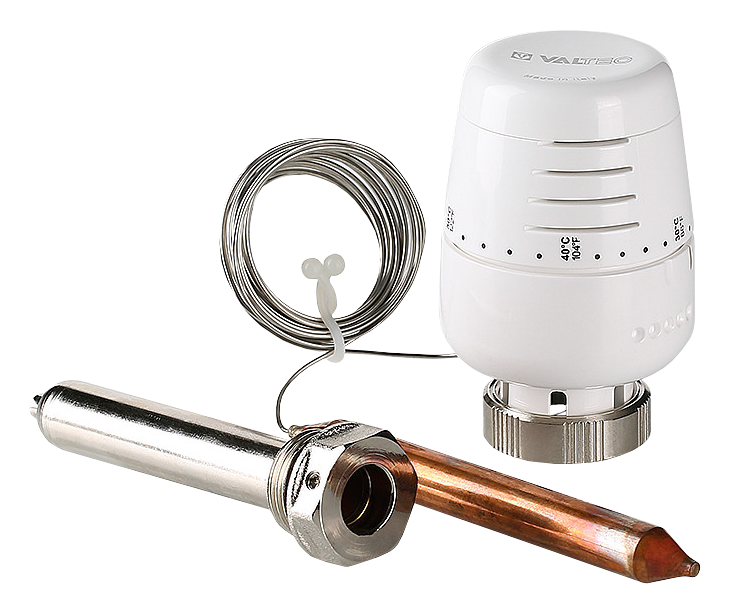

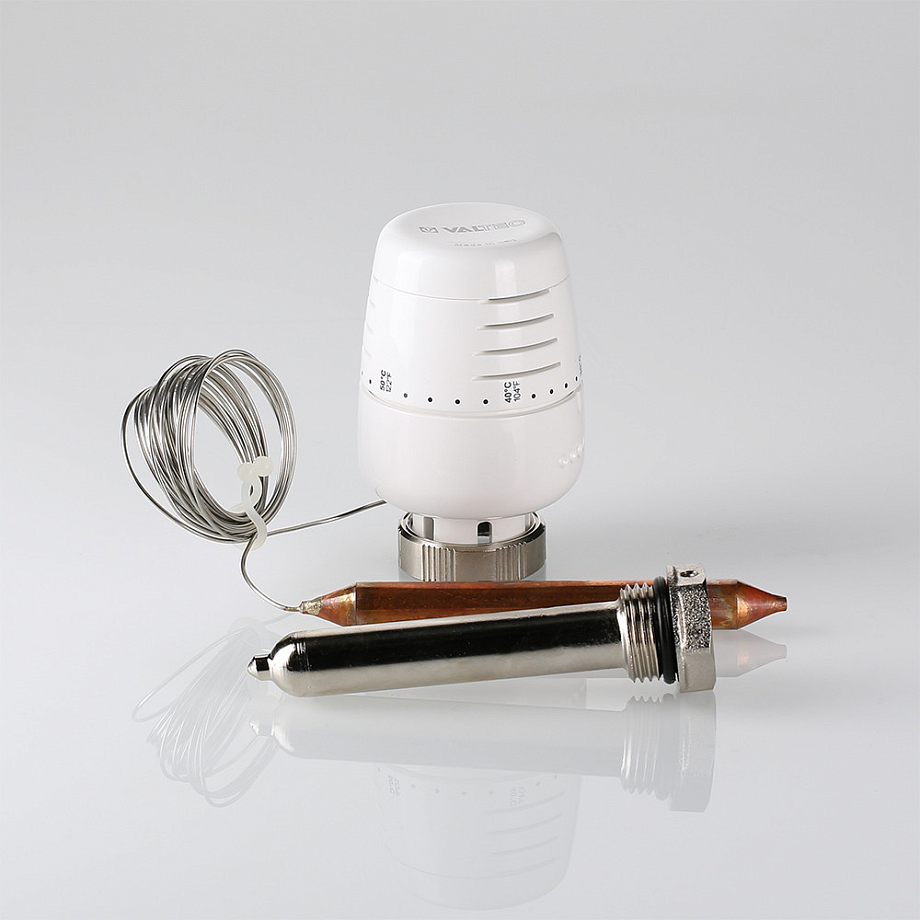

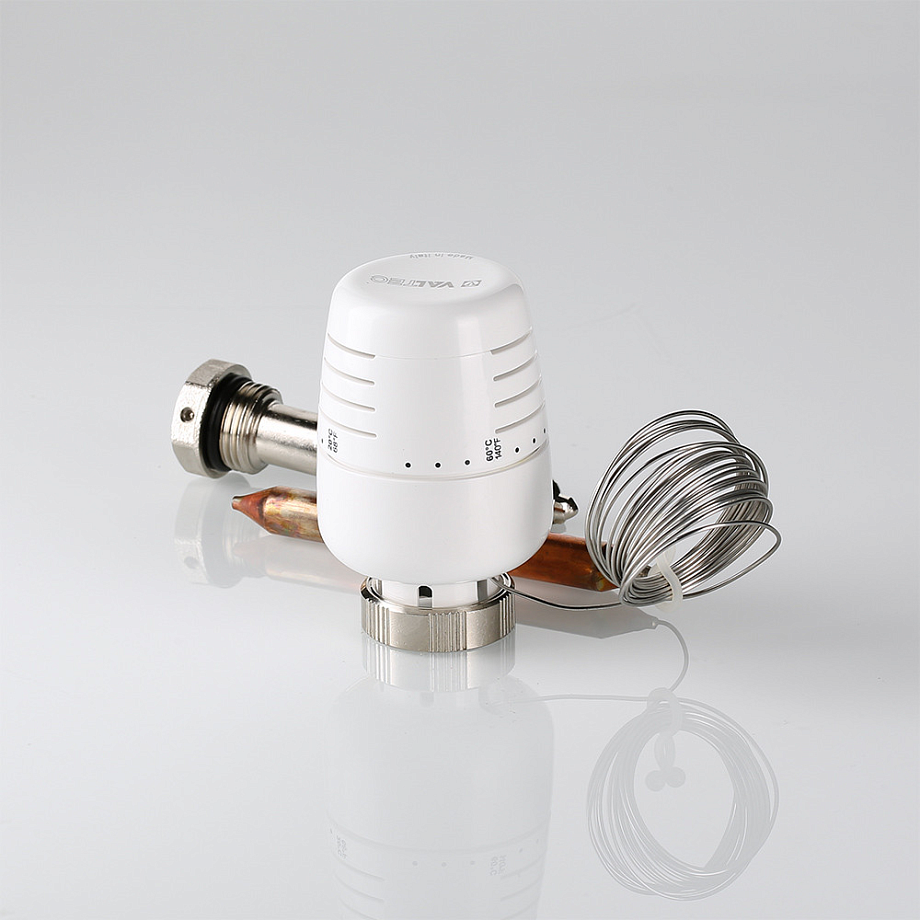

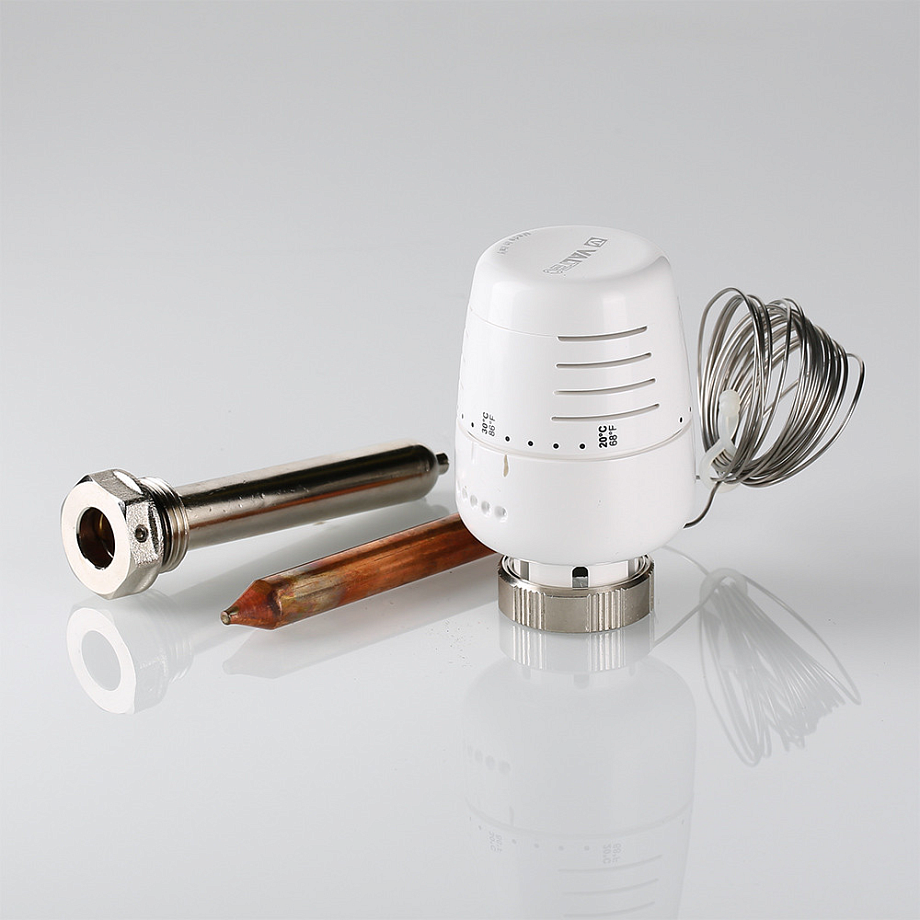

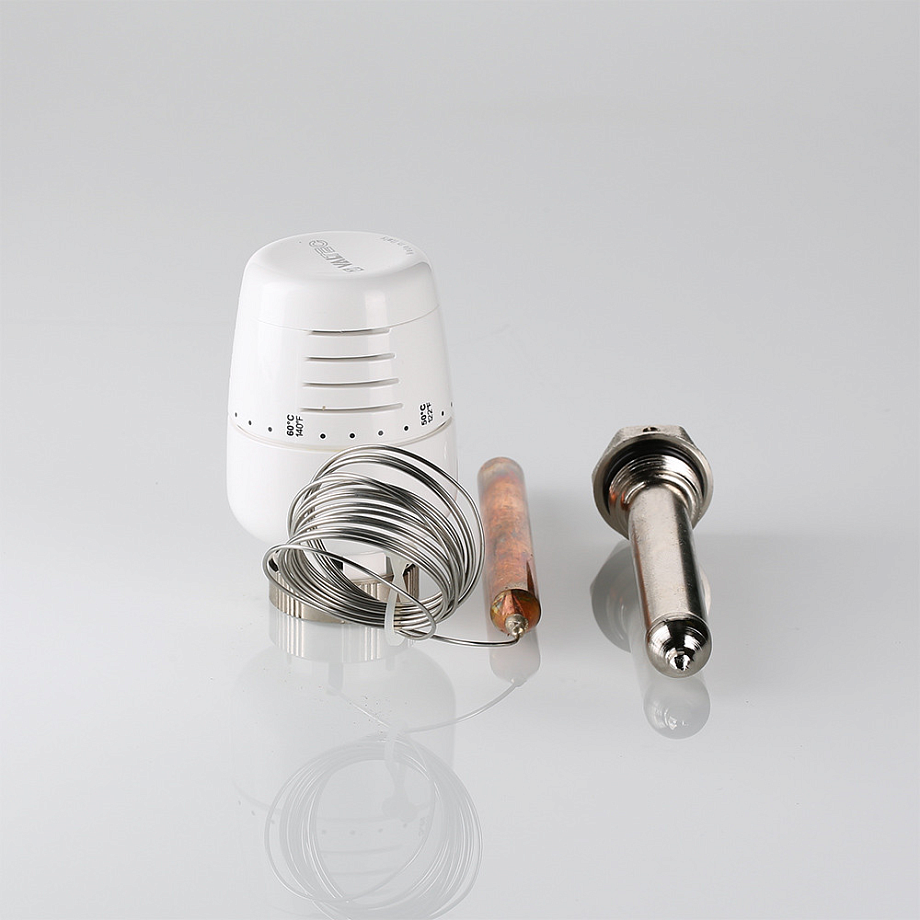

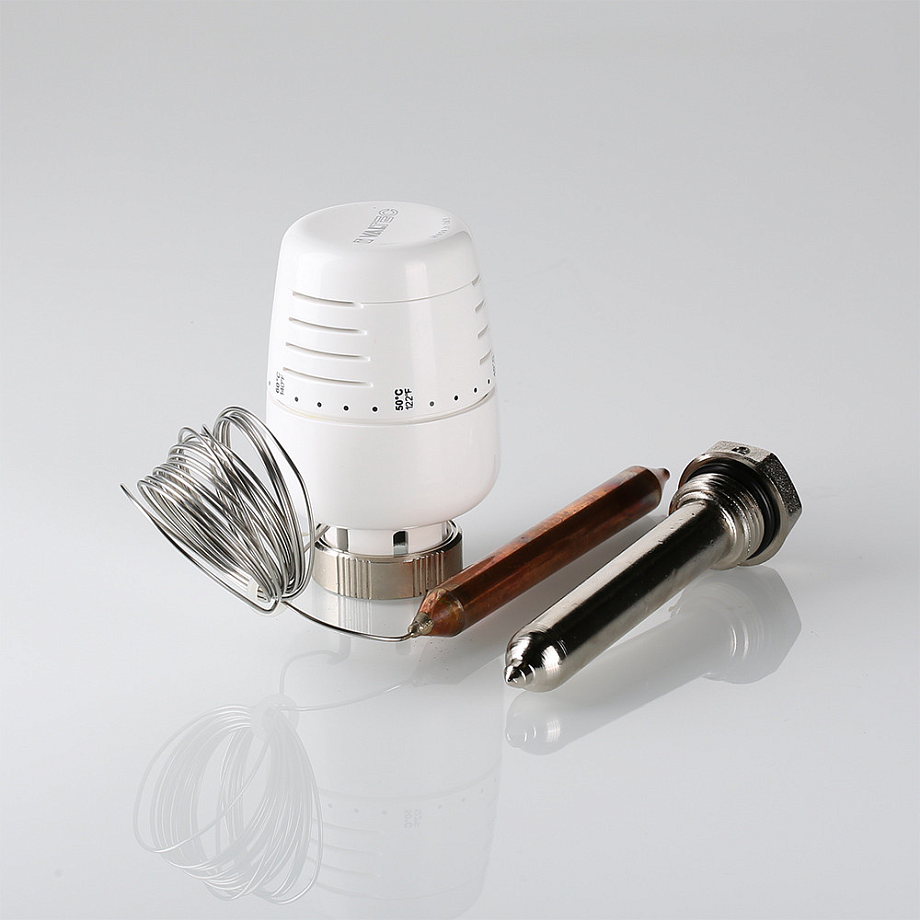

Термостатическая головка предназначена для совместной работы с термостатическим радиаторным клапаном в качестве терморегулятора.
Сильфонная емкость термоголовки связана с выносным датчиком температуры капиллярной трубкой. При изменении температуры среды, в которую погружен датчик, сильфон воздействует на шток клапана, тем самым изменяя количество проходящего через клапан теплоносителя.
Особенности:
- Позволяет автоматически поддерживать температуру воздуха в помещениях на заданном уровне с точностью до ±1°С
Технические характеристики:
Параметр | Значение |
Диапазон регулирования температуры
| +20...+60°С |
Рабочая температура
| ≤ +100°С |
Рабочее давление
| ≤ 1,0 МПа |
Максимальный перепад давления на клапане | 0,1 МПа |
Присоединение | Накидная гайка М30×1,5 |
Длина капиллярной трубки | 2 м |
Наполнитель термочувствительного элемента | Этилацетат |
Условия эксплуатации | −15...+60°С; 30...85%RH
|

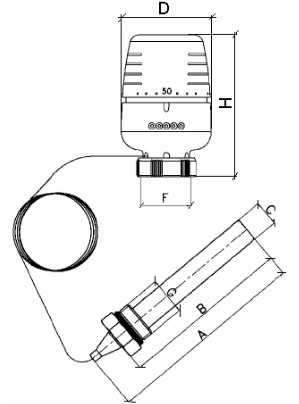

Габаритные размеры |
|
A, мм | B, мм | C, мм
| D, мм | F | G | Н, мм |
112
| 95
| 15
| 50 | М30×1,5 | ½" | 76...81 |

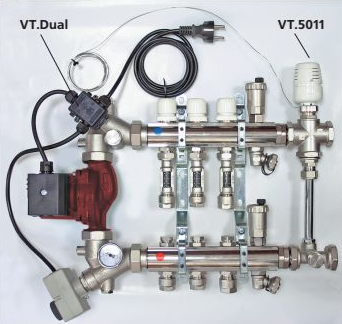

Пример применения
|
|
