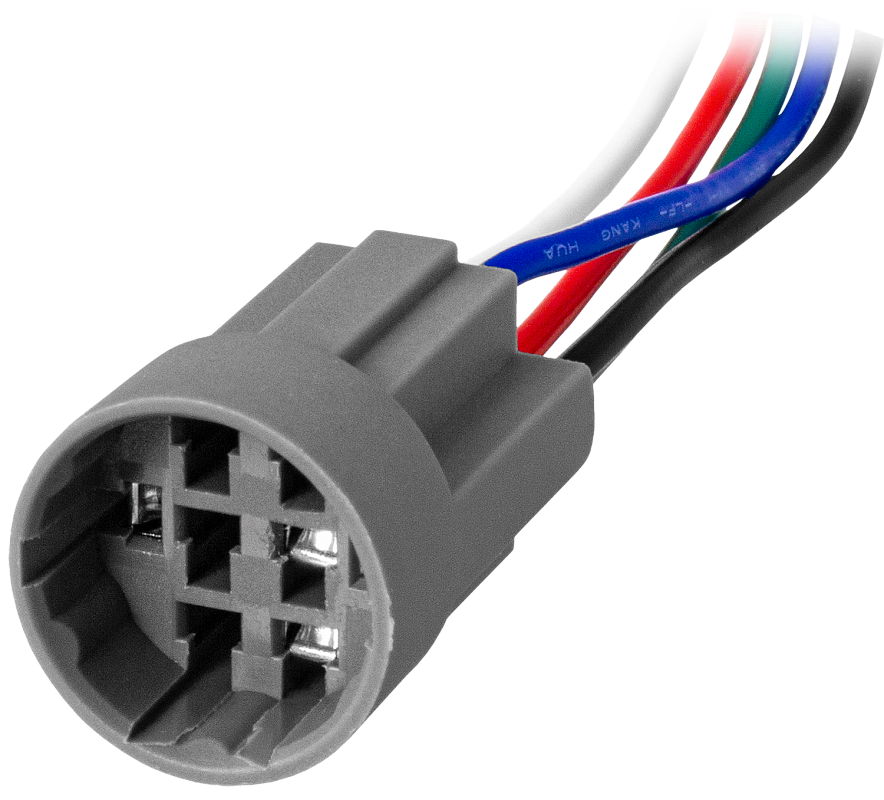

Коннектор ПИН-16Т-5/8 для быстрого и удобного подключения антивандальных кнопок
ARG1-V-16IC2B без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу.
Особенности:
- Быстрое подключение без кабельных наконечников и пайки

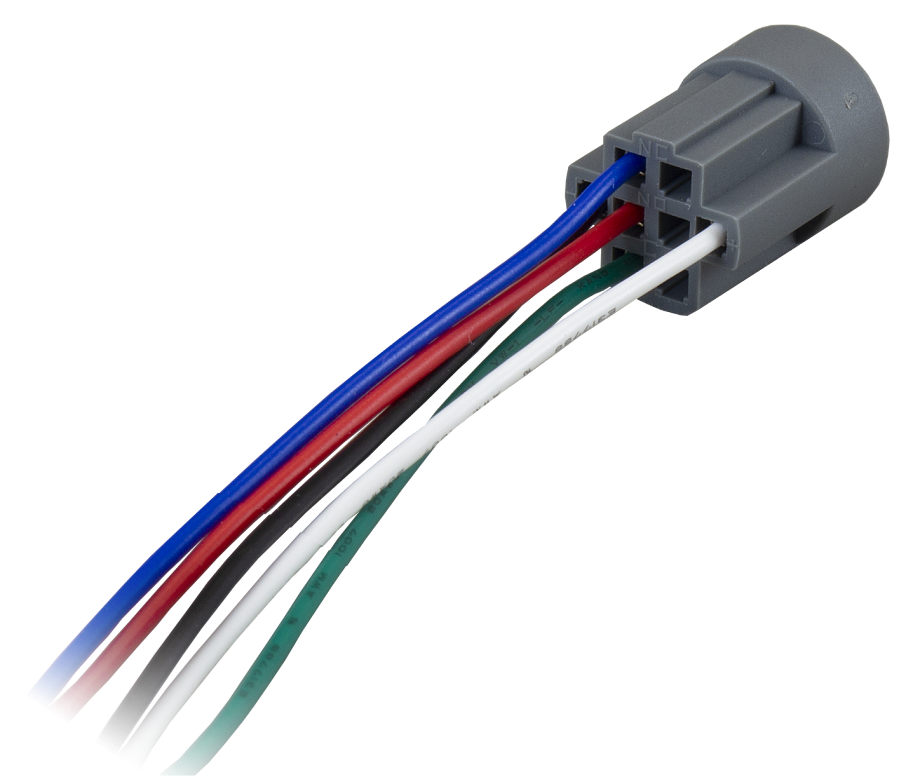

Назначение проводов:
Черный, белый – питание подсветки
Синий – НЗ-контакт (NC)
Красный – НО-контакт (NO)
Зеленый – общий контакт (C)
Технические характеристики:
Параметр | Значение |
Рабочая температура
| −20...+55°C
|
Для кнопок с монтажным диаметром
| 16 мм
|

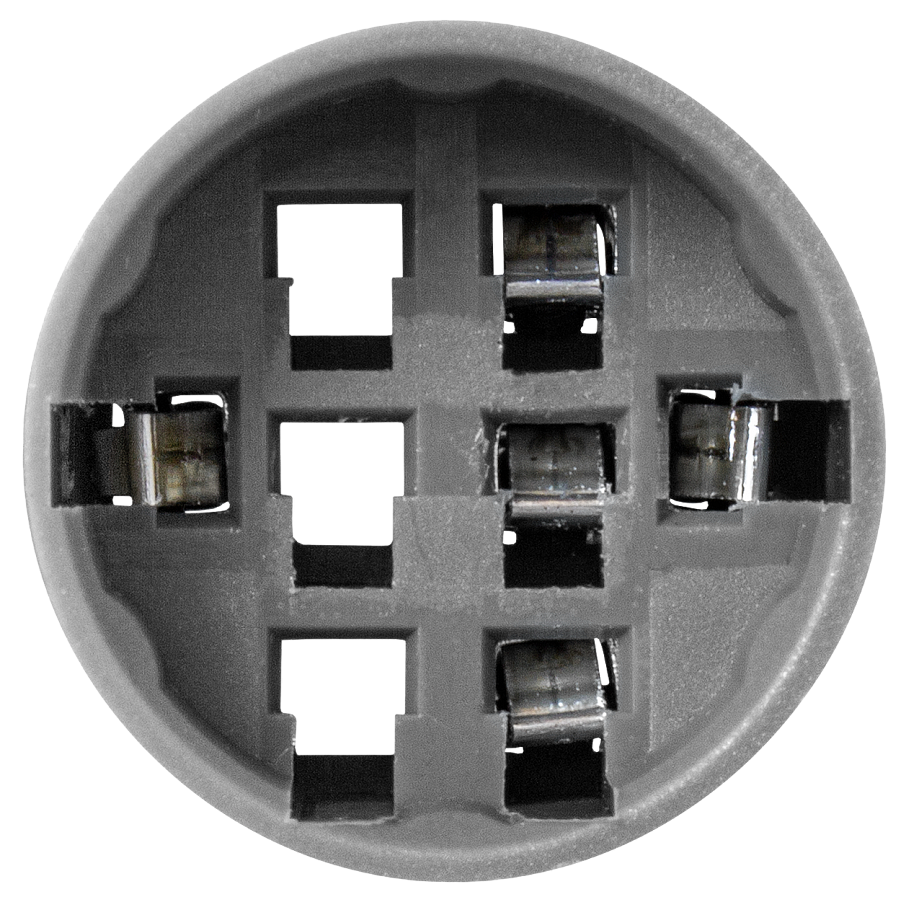

Количество разъемов
| 5 (3 — под переключающий контакт,
2 — под подсветку)
|
Под ножевые контакты | 2,0×0,5 мм |
Материал | поликарбонат |
Длина проводов | 145 мм |
Сечение проводов | 0,8 мм² |
Габаритные размеры | ∅ 17×23 мм |
Вес | 10 г |

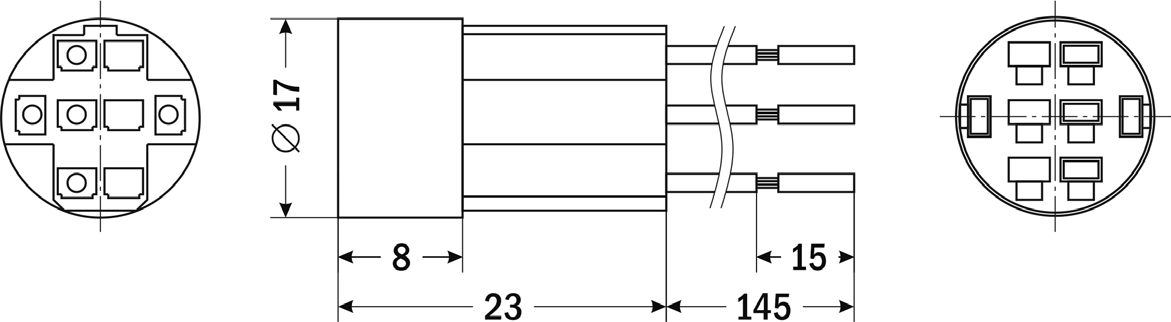

Габаритные размеры |
|
