Термосопротивление с цифровым интерфейсом RS-485 дТС405М.RS

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU)

Номинальная статическая характеристика: 50М, 100М, 100П, Pt100
Диапазон измеряемых температур: –50…+500°C
Интерфейс RS-485
Длина монтажной части: 80...320 мм
Диаметр монтажной части: 5 мм
Питание: =24 В
Материал корпуса датчика: сталь 12Х18Н10Т
Материал коммутационной головки: пластмасса

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 21 150 руб.

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопреобразователи сопротивления ОВЕН ДТСхх5М.RS со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

В состав термопреобразователей входят:

первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: −40…+85°C).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

При измерении температуры выше +180°С рекомендуем использовать датчики с металлической головкой.

Особенности:

Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП)
Не занимают аналоговые входы
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП
Передают данные напрямую в «облако»
Увеличивают помехоустойчивость линии связи
Увеличивают длину линии связи до 1200 метров
Защита от смены полярности напряжения питания

Технические характеристики:

Параметр	Значение
Метрологические характеристики
Номинальная статическая характеристика (НСХ)	50М 100М	100П Pt100
Диапазон измеряемых температур	–50...+180°C	–50...+300°C –50...+500°C
Погрешность	±0,5 или ±1,0	±0,25 (для –50...+300°C) ±0,5 (для –50...+500°C)
Интерфейс связи RS-485
Скорости обмена	9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с
Протокол связи	Modbus RTU (Slave)
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Характеристики питания
Номинальное значение напряжения питания	=24 В
Диапазон допустимых напряжений питания	=10...42 В
Потребляемая мощность	≤ 1,5 Вт
Характеристики входных сигналов
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания	≤ 10 мин
Время установления выходного сигнала после изменения входного сигнала	≤ 1 с
Характеристики конструкции
Длина монтажной части	80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Диаметр монтажной части	5 мм
Материал корпуса датчика	Сталь 12Х18Н10Т
Материал коммутационной головки	Пластмасса
Кабельный ввод (максимальный диаметр подключаемого кабеля)	М16×1,5 (⌀10 мм)
Степень пылевлагозащиты	IP54
Условия эксплуатации	–40...+85°C (≤ 95%RH)

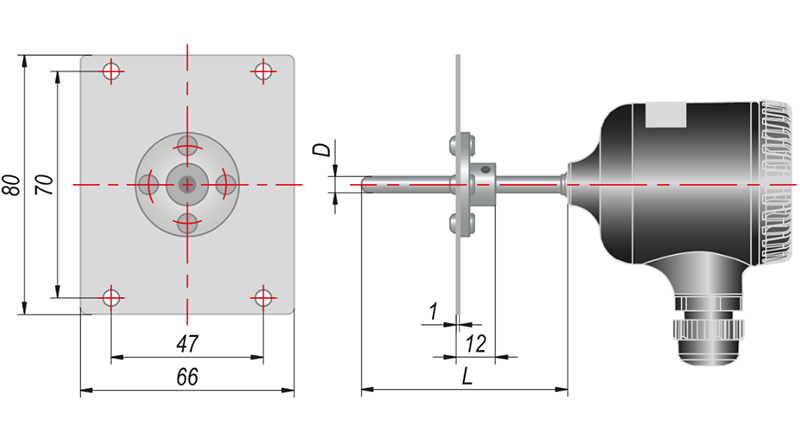

Габаритные размеры

L = 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм D = 5 мм

Габаритные размеры коммутационной головки

Кабельный ввод М16×1,5 Диаметр подключаемого кабеля до 10 мм

Обозначение при заказе ДТСXX5М.RS

Версия: 2023-03-22-ЛВС
