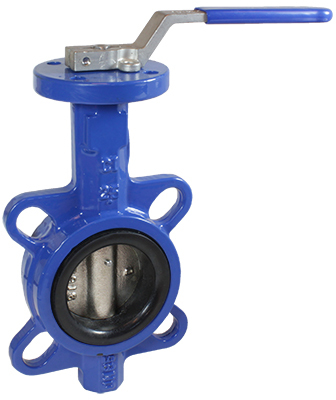

Дисковый поворотный затвор КПР-Б7 с ручным приводом

Дисковый поворотный затвор с ручным приводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Температура рабочей среды: −35...+125°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...200 мм
Материал корпуса: чугун
Материал уплотнения: EPDM
Присоединение затвора: межфланцевое
Стандарт присоединения крана к приводу – ISO5211
Модель ручного привода: ПРК

В закладки

от 4 294 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Дисковый поворотный затвор с ручным приводом КПР-Б7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Бесшумная работа
Долгий срок службы
Простая установка

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: чугун Уплотнения: EPDM
Температура рабочей среды	−35...+125°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...200 мм
Присоединение затвора	межфланцевое
Стандарт присоединения крана к приводу	ISO5211
Модель ручного привода	ПРК

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б7-050 WYZ	50	105	W2"	11×11	2290
КПР-Б7-065 WYZ	65	176	W2,5"	11×11	3027
КПР-Б7-080 WYZ	80	265	W3"	11×11	3041
КПР-Б7-100 WYZ	100	594	W4"	11×11	4442
КПР-Б7-125 WYZ	125	950	W5"	14×14	6100
КПР-Б7-150 WYZ	150	1622	W6"	14×14	7520
КПР-Б7-200 WYZ	200	2957	W8"	17×17	12 330

Расшифровка обозначения на примере затвора КПР-Б7-050 XYZ:
КПР-Б7 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM

Таблица выбора привода для крана КПР-Б7

Габаритные размеры

Модель	Размеры, мм
Модель	ISO 5211	Dn	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅ K
КПР-Б7-050	F07	50	125	53	80	14	42	4-18	4-10	11×11	70	90
КПР-Б7-065	F07	65	145	64,5	89	14	45	4-18	4-10	11×11	70	90
КПР-Б7-080	F07	80	160	79	95	14	45	8-18	4-10	11×11	70	90
КПР-Б7-100	F07	100	180	104	114	14	52	8-18	4-10	11×11	70	90
КПР-Б7-125	F07	125	210	123	127	17	54	8-18	4-10	14×14	70	90
КПР-Б7-150	F07	150	240	156	139	17	56	8-22	4-10	14×14	70	90
КПР-Б7-200	F10	200	295	202,5	175	22	61	8-22	4-12	17×17	102	125

Версия: 2023-12-01-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.02.2024	0.92 Мб

Артикул	Диаметр условного прохода, мм	Ручной привод	Срок поставки	Стоимость
50 65 80 100	ПРК-050 ПРК-065 ПРК-080 ПРК-100

Артикул	Диаметр условного прохода, мм	Ручной привод	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Ручной привод	Срок поставки	Стоимость
O73429	50	ПРК-050	Со склада (комплектация 1..72 часа)	4294 руб. – +
O73430	65	ПРК-065	Со склада (комплектация 1..72 часа)	5752 руб. – +
O73431	80	ПРК-080	Со склада (комплектация 1..72 часа)	5895 руб. – +
O73432	100	ПРК-100	Со склада (комплектация 1..72 часа)	9323 руб. – +

Артикул	Диаметр условного прохода, мм	Ручной привод	Срок поставки	Стоимость
O73429	50	ПРК-050	Со склада (комплектация 1..72 часа)	4294 руб. – +
O73430	65	ПРК-065	Со склада (комплектация 1..72 часа)	5752 руб. – +
O73431	80	ПРК-080	Со склада (комплектация 1..72 часа)	5895 руб. – +
O73432	100	ПРК-100	Со склада (комплектация 1..72 часа)	9323 руб. – +
