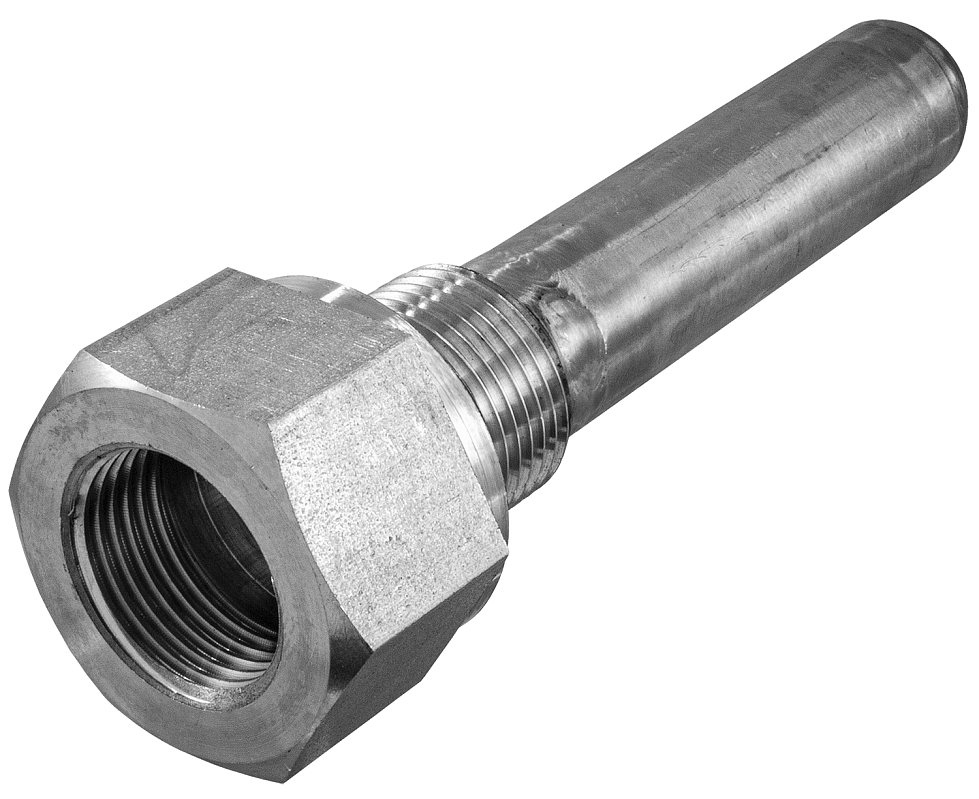

Гильза защитная ОВЕН ГЗ.25.X.X.L

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды

Условное давление: 25 МПа
Температура среды: до +600°С
Длина погружной части: 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Внутренний диаметр: 12 мм
Наружный диаметр: 16 мм
Присоединение: резьба внешняя M20×1,5, M27×2, M33×2, G½", G¾"
Для датчиков со штуцером: M20×1,5, G½", M27×2
Материал: нержавеющая сталь 08Х18Н10

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 680 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Гильзы защитные ГЗ.25.X.X.L предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы

Особенности:

Совместимы с датчиками диаметром, не превышающим d (см. чертеж), и резьбовым штуцером M20×1,5, M27×2 или G½" например ТП-А-4102, ТС-А-4102
Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

Технические характеристики:

Параметр	Значение
Условное давление	25 МПа
Температура среды	до +600°С
Длина погружной части (L)	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Наружный диаметр (D)	16 мм
Внутренний диаметр (d)	12 мм
Внешняя резьба (M)	M20×1,5, M27×2, M33×2, G½", G¾"
Внутренняя резьба (М1)	M20×1,5, G½", M27×2
Материал	нержавеющая сталь 08Х18Н10

Модель	Давление, МПа	M	M1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.L	25	M20×1,5	M20×1,5	16	12	30 мм	30 мм	20 мм	16 мм	5 мм	60, 80, 100, 120, 160,200, 250, 320, 400
ГЗ.25.1.3.L	25	M20×1,5	G½"	16	12
ГЗ.25.3.1.L	25	G½"	M20×1,5	16	12
ГЗ.25.3.3.L	25	G½"	G½"	16	12
ГЗ.25.6.1.L	25	G¾"	M20×1,5	16	12	38 мм	32 мм		22 мм
ГЗ.25.2.1.L	25	M27×2	M20×1,5	16	12		32 мм
ГЗ.25.2.2.L	25	M27×2	M27×2	16	12		36 мм	25 мм
ГЗ.25.5.1.L	25	M33×2	M20×1,5	16	12	43 мм	41 мм	24 мм	28 мм

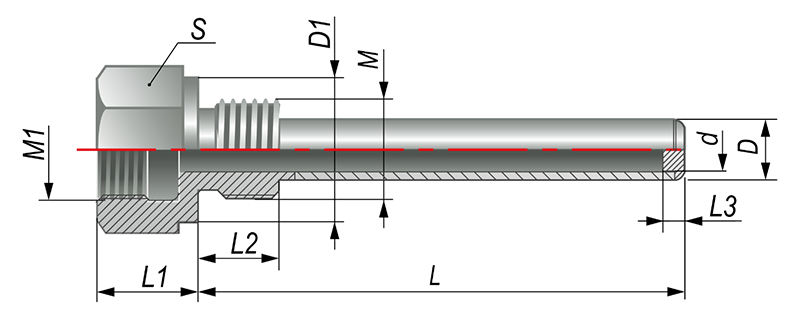

Габаритные размеры

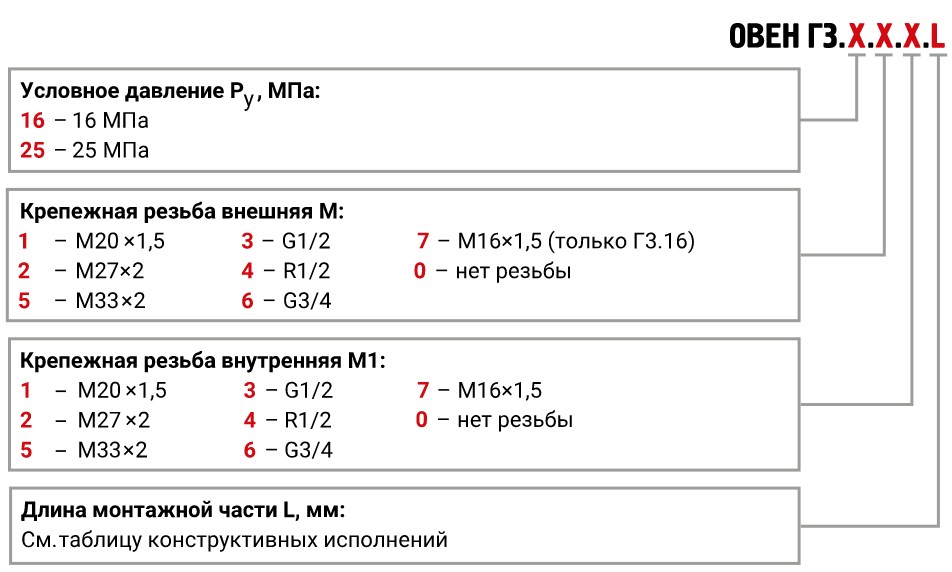

Модификации ГЗ.X.X.X.L

Версия: 2022-09-28-ЛВС

Артикул	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость
М20х1,5 M27×2 M33×2 G1/2 G3/4	М20х1,5 G1/2	60 80 100 120 160 200 250 320 400

Артикул	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость
N47049	М20х1,5	М20х1,5	60	Со склада	1680 руб. – +
N47057	М20х1,5	М20х1,5	80	Со склада	1680 руб. – +
N47065	М20х1,5	М20х1,5	100	Со склада	1680 руб. – +

Артикул	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость
N47049	М20х1,5	М20х1,5	60	Со склада	1680 руб. – +
N47057	М20х1,5	М20х1,5	80	Со склада	1680 руб. – +
N47065	М20х1,5	М20х1,5	100	Со склада	1680 руб. – +
N47073	М20х1,5	М20х1,5	120	2...4 недели	1680 руб. – +
N47081	М20х1,5	М20х1,5	160	2...4 недели	1800 руб. – +
N47089	М20х1,5	М20х1,5	200	2...4 недели	1800 руб. – +
N47097	М20х1,5	М20х1,5	250	2...4 недели	1800 руб. – +
N47105	М20х1,5	М20х1,5	320	2...4 недели	1920 руб. – +
N47113	М20х1,5	М20х1,5	400	2...4 недели	2040 руб. – +
N47054	М20х1,5	G1/2	60	2...4 недели	1680 руб. – +
N47062	М20х1,5	G1/2	80	2...4 недели	1680 руб. – +
N47070	М20х1,5	G1/2	100	2...4 недели	1680 руб. – +
N47078	М20х1,5	G1/2	120	2...4 недели	1680 руб. – +
N47086	М20х1,5	G1/2	160	2...4 недели	1800 руб. – +
N47094	М20х1,5	G1/2	200	2...4 недели	1800 руб. – +
N47102	М20х1,5	G1/2	250	2...4 недели	1800 руб. – +
N47110	М20х1,5	G1/2	320	2...4 недели	1920 руб. – +
N47118	М20х1,5	G1/2	400	2...4 недели	2040 руб. – +
N47050	M27×2	М20х1,5	60	2...4 недели	2520 руб. – +
N47058	M27×2	М20х1,5	80	2...4 недели	2520 руб. – +
N47066	M27×2	М20х1,5	100	2...4 недели	2520 руб. – +
N47074	M27×2	М20х1,5	120	2...4 недели	2520 руб. – +
N47082	M27×2	М20х1,5	160	2...4 недели	2640 руб. – +
N47090	M27×2	М20х1,5	200	2...4 недели	2640 руб. – +
N47098	M27×2	М20х1,5	250	2...4 недели	2640 руб. – +
N47106	M27×2	М20х1,5	320	2...4 недели	2760 руб. – +
N47114	M27×2	М20х1,5	400	2...4 недели	2880 руб. – +
N47055	M27×2	G1/2	60	2...4 недели	2520 руб. – +
N47063	M27×2	G1/2	80	2...4 недели	2520 руб. – +
N47071	M27×2	G1/2	100	2...4 недели	2520 руб. – +
N47079	M27×2	G1/2	120	2...4 недели	2520 руб. – +
N47087	M27×2	G1/2	160	2...4 недели	2520 руб. – +
N47095	M27×2	G1/2	200	2...4 недели	2520 руб. – +
N47103	M27×2	G1/2	250	2...4 недели	2958 руб. – +
N47111	M27×2	G1/2	320	2...4 недели	3402 руб. – +
N47119	M27×2	G1/2	400	2...4 недели	3564 руб. – +
N47051	M33×2	М20х1,5	60	2...4 недели	2520 руб. – +
N47059	M33×2	М20х1,5	80	2...4 недели	2520 руб. – +
N47067	M33×2	М20х1,5	100	2...4 недели	2520 руб. – +
N47075	M33×2	М20х1,5	120	2...4 недели	2520 руб. – +
N47083	M33×2	М20х1,5	160	2...4 недели	2640 руб. – +
N47091	M33×2	М20х1,5	200	2...4 недели	2640 руб. – +
N47099	M33×2	М20х1,5	250	2...4 недели	2640 руб. – +
N47107	M33×2	М20х1,5	320	2...4 недели	2760 руб. – +
N47115	M33×2	М20х1,5	400	2...4 недели	2880 руб. – +
N47052	G1/2	М20х1,5	60	2...4 недели	1680 руб. – +
N47060	G1/2	М20х1,5	80	2...4 недели	1680 руб. – +
N47068	G1/2	М20х1,5	100	2...4 недели	1680 руб. – +
N47076	G1/2	М20х1,5	120	2...4 недели	1680 руб. – +
N47084	G1/2	М20х1,5	160	2...4 недели	1800 руб. – +
N47092	G1/2	М20х1,5	200	2...4 недели	1800 руб. – +
N47100	G1/2	М20х1,5	250	2...4 недели	1800 руб. – +
N47108	G1/2	М20х1,5	320	2...4 недели	1920 руб. – +
N47116	G1/2	М20х1,5	400	2...4 недели	2040 руб. – +
N47056	G1/2	G1/2	60	2...4 недели	1680 руб. – +
N47064	G1/2	G1/2	80	2...4 недели	1680 руб. – +
N47072	G1/2	G1/2	100	2...4 недели	1680 руб. – +
N47080	G1/2	G1/2	120	2...4 недели	1680 руб. – +
N47088	G1/2	G1/2	160	2...4 недели	1800 руб. – +
N47096	G1/2	G1/2	200	2...4 недели	1800 руб. – +
N47104	G1/2	G1/2	250	2...4 недели	1800 руб. – +
N47112	G1/2	G1/2	320	2...4 недели	1920 руб. – +
N47120	G1/2	G1/2	400	2...4 недели	2040 руб. – +
N47053	G3/4	М20х1,5	60	2...4 недели	2520 руб. – +
N47061	G3/4	М20х1,5	80	2...4 недели	2520 руб. – +
N47069	G3/4	М20х1,5	100	2...4 недели	2520 руб. – +
N47077	G3/4	М20х1,5	120	2...4 недели	2520 руб. – +
N47085	G3/4	М20х1,5	160	2...4 недели	2640 руб. – +
N47093	G3/4	М20х1,5	200	2...4 недели	2160 руб. – +
N47101	G3/4	М20х1,5	250	2...4 недели	2640 руб. – +
N47109	G3/4	М20х1,5	320	2...4 недели	2760 руб. – +
N47117	G3/4	М20х1,5	400	2...4 недели	2880 руб. – +
