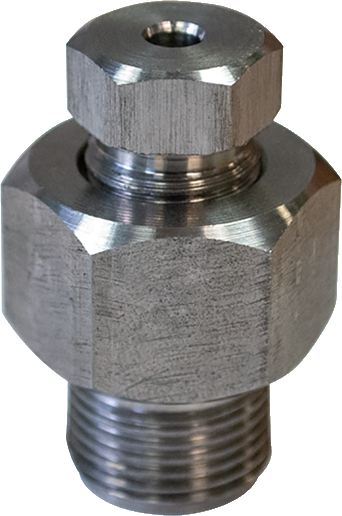

Штуцер врезной ОВЕН ШВ

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры

Крепежная резьба: М20×1,5, М16×1,5, М12×1,5, М10×1,5, М10×1, М8×1
Внешний диаметр датчика: 3 мм, 4,5 мм
Одноразовое использование
Уплотнение «металл в металл», врезной металлический конус
Материал: нержавейка AISI 304
Максимальная рабочая температура: +600 °С
Максимальное рабочее давление: 6,3 МПа.

В закладки

от 2 640 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

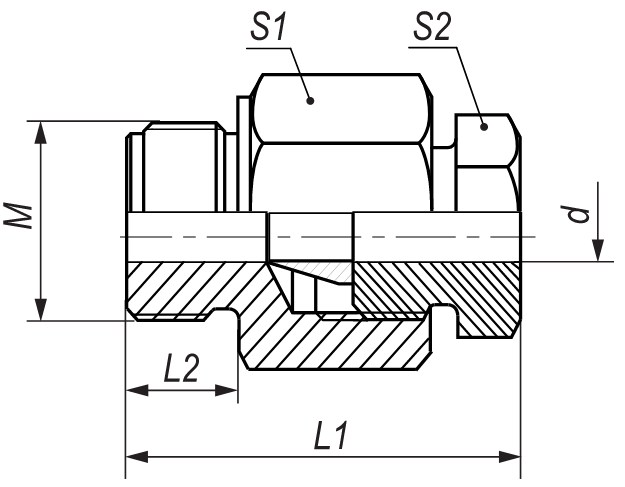

Габаритные размеры

Исполнение	L1, mm	L2, mm	M	d, mm	S1	S2
ШВ М8×1.4,5	37	8	М8×1	4,8	S22	S17
ШВ М8×1.3	37	8	М8×1	3,3	S22	S17
ШВ М10×1.4,5	39	10	М10×1	4,8	S22	S17
ШВ М10×1.3	39	10	М10×1	3,3	S22	S17
ШВ М10×1,5.4,5	39	10	М10×1,5	4,8	S22	S17
ШВ М10×1,5.3	39	10	М10×1,5	3,3	S22	S17
ШВ М12×1,5.4,5	41	12	М12×1,5	4,8	S22	S17
ШВ М12×1,5.3	41	12	М12×1,5	3,3	S22	S17
ШВ М16×1,5.4,5	42	12	М16×1,5	4,8	S22	S17
ШВ М16×1,5.3	41	12	М16×1,5	3,3	S22	S17
ШВ М20×1,5.4,5	47	16	М20×1,5	4,8	S27	S17
ШВ М20×1,5.3	44	14,5	М20×1,5	3,3	S27	S17

Рабочее давление при наибольшоей температуре рабочей среды (ГОСТ 356-80):

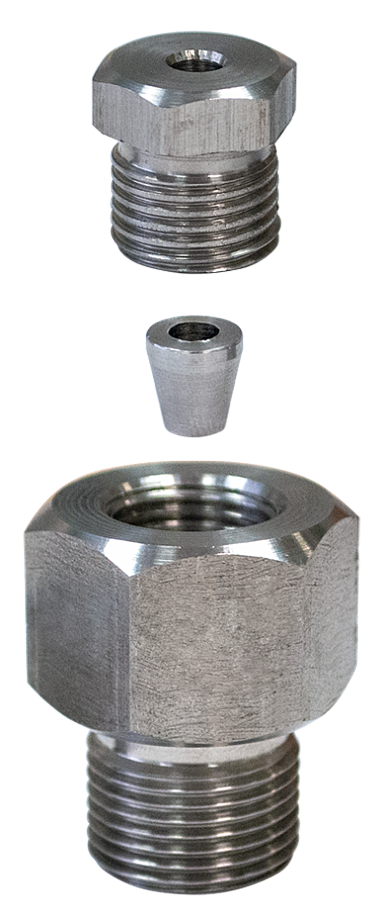

Комплектация:

Штуцер к процессу
Штуцер уплотняющий
Втулка
Паспорт
Гриппер

Артикул	Резьба	Внешний диаметр датчика, мм	Срок поставки	Стоимость
М8×1 М10×1 М10×1,5 М12×1,5 М16×1,5 М20×1,5	3 4,5

Артикул	Резьба	Внешний диаметр датчика, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Резьба	Внешний диаметр датчика, мм	Срок поставки	Стоимость
O05635	М8×1	3	2...4 недели	2640 руб. – +
O05636	М10×1	3	2...4 недели	2640 руб. – +
O05637	М10×1,5	3	2...4 недели	2928 руб. – +
O05638	М12×1,5	3	2...4 недели	2640 руб. – +
O05639	М16×1,5	3	2...4 недели	2640 руб. – +
O05640	М20×1,5	3	2...4 недели	2640 руб. – +
O05641	М8×1	4,5	2...4 недели	2640 руб. – +
O05642	М10×1	4,5	2...4 недели	3312 руб. – +
O05643	М10×1,5	4,5	2...4 недели	2724 руб. – +
O05644	М12×1,5	4,5	2...4 недели	3276 руб. – +
O05645	М16×1,5	4,5	2...4 недели	2640 руб. – +
O05646	М20×1,5	4,5	2...4 недели	3072 руб. – +

Отзывы на этот товар пока отсутствуют.
