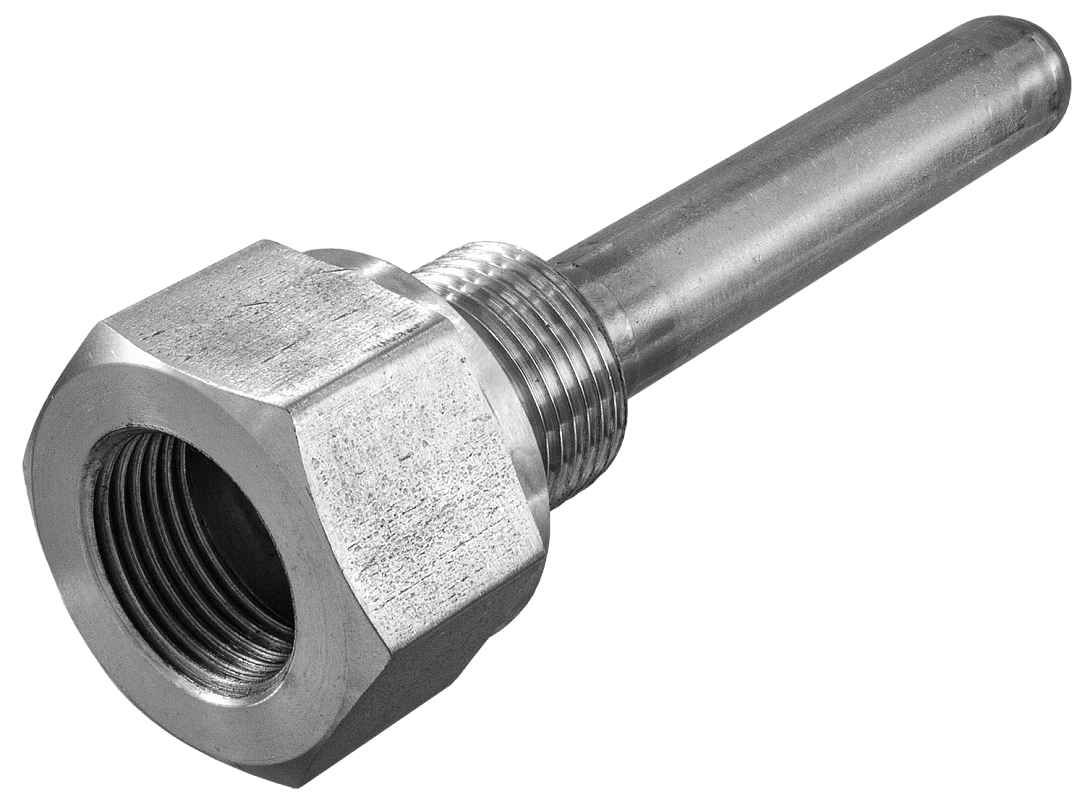

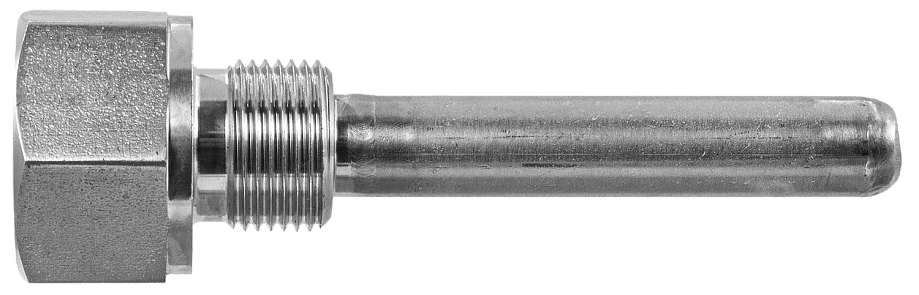

Гильза защитная ОВЕН ГЗ.16.X.X.L

Условное давление: 16 МПа
Температура среды: до +600°С
Длина погружной части: 60...2000 мм
Внутренний диаметр: 9,6 мм
Наружный диаметр: 12 мм
Присоединение: под приварку или резьба внешняя M20×1,5, M27×2, M33×2, G½", G¾",R½"
Для датчиков со штуцером: M16×1,5, M20×1,5, G½", R½"
Материал: нержавеющая сталь 08Х18Н10

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 560 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы

Особенности:

Совместимы с датчиками диаметром, не превышающим d (см. чертеж), и резьбовым штуцером M16×1,5, M20×1,5, G½" или R½" например ТП-А-4102, ТС-А-4102
Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

Технические характеристики:

Параметр	Значение
Параметр	Условное давление	16 МПа
Температура среды	до +600°С
Длина погружной части (L)	60...2000 мм
Внутренний диаметр (d)	9,6 мм
Наружный диаметр (D)	12 мм
Внешняя резьба (M)	M20×1,5, M27×2, M33×2, G½", G¾",R½"
Внутренняя резьба (M1)	M16×1,5, M20×1,5, G½", R½"
Материал	нержавеющая сталь 08Х18Н10

Модель	Давление, МПа	M	M1	d, мм	D, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.L	16	M20×1,5	M20×1,5	9,6	12	30	30	20	16	5	60, 80, 100, 120, 160,200, 250, 320, 400
ГЗ.16.1.3.L		M20×1,5	G½"
ГЗ.16.1.4.L		M20×1,5	R½"
ГЗ.16.1.7.L		M20×1,5	M16×1,5
ГЗ.16.3.1.L		G½"	M20×1,5
ГЗ.16.3.3.L		G½"	G½"
ГЗ.16.3.4.L		G½"	R½"
ГЗ.16.3.7.L		G½"	M16×1,5
ГЗ.16.4.1.L		R½"	M20×1,5
ГЗ.16.4.4.L		R½"	R½"
ГЗ.16.5.1.L		M33×2	M20×1,5			41	41
ГЗ.16.2.1.L		M27×2	M20×1,5			38	32		22
ГЗ.16.6.1.L		G¾"	M20×1,5			38	32		22

Габаритные размеры

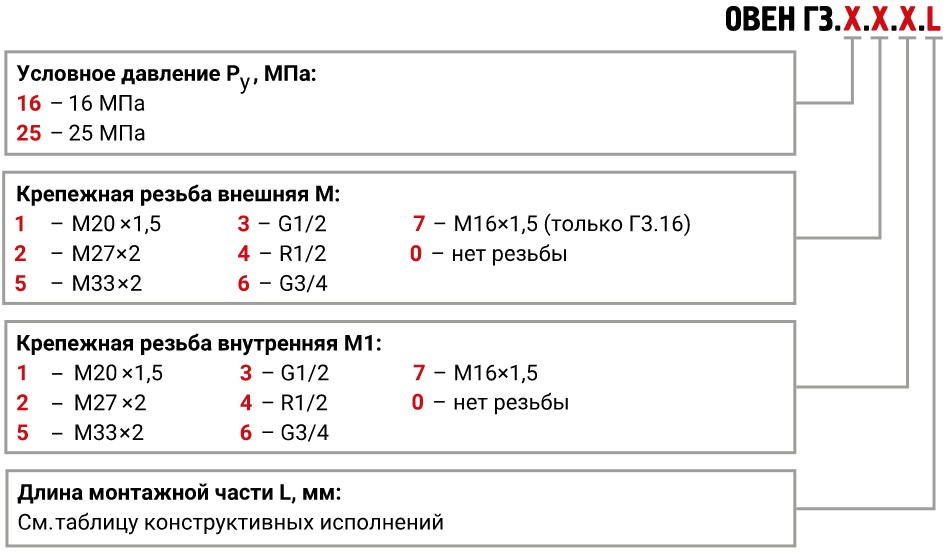

Модификации ГЗ.X.X.X.L

Версия: 2022-09-28-ЛВС

Артикул	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость
М20х1,5 М27х2 М33х2 G1/2 G3/4 R1/2 нет	М16х1,5 М20х1,5 G1/2 R1/2	50 60 70 80 100 120 150 160 180 200 250 320 400 500 630 800 1000 1250 1600 2000 2200 2500

Артикул	Модель	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость
N46736	ГЗ.16.1.1.60	М20х1,5	М20х1,5	60	Со склада	1560 руб. – +
N46766	ГЗ.16.1.1.80	М20х1,5	М20х1,5	80	Со склада	1560 руб. – +
N46781	ГЗ.16.1.1.100	М20х1,5	М20х1,5	100	Со склада	1560 руб. – +
N46826	ГЗ.16.1.1.160	М20х1,5	М20х1,5	160	Со склада	1680 руб. – +
N46856	ГЗ.16.1.1.200	М20х1,5	М20х1,5	200	Со склада	1680 руб. – +

Артикул	Модель	Резьба внешняя	Резьба внутренняя	L погр, мм	Срок поставки	Стоимость
N46719	ГЗ.16.1.7.50	М20х1,5	М16х1,5	50	2...4 недели	1890 руб. – +
N46734	ГЗ.16.1.7.60	М20х1,5	М16х1,5	60	2...4 недели	2280 руб. – +
N46749	ГЗ.16.1.7.70	М20х1,5	М16х1,5	70	2...4 недели	1890 руб. – +
N46764	ГЗ.16.1.7.80	М20х1,5	М16х1,5	80	2...4 недели	2280 руб. – +
N46779	ГЗ.16.1.7.100	М20х1,5	М16х1,5	100	2...4 недели	2280 руб. – +
N46794	ГЗ.16.1.7.120	М20х1,5	М16х1,5	120	2...4 недели	2280 руб. – +
N46809	ГЗ.16.1.7.150	М20х1,5	М16х1,5	150	2...4 недели	1890 руб. – +
N46824	ГЗ.16.1.7.160	М20х1,5	М16х1,5	160	2...4 недели	2520 руб. – +
N46839	ГЗ.16.1.7.180	М20х1,5	М16х1,5	180	2...4 недели	2760 руб. – +
N46854	ГЗ.16.1.7.200	М20х1,5	М16х1,5	200	2...4 недели	2520 руб. – +
N46869	ГЗ.16.1.7.250	М20х1,5	М16х1,5	250	2...4 недели	2520 руб. – +
N46884	ГЗ.16.1.7.320	М20х1,5	М16х1,5	320	2...4 недели	2640 руб. – +
N46899	ГЗ.16.1.7.400	М20х1,5	М16х1,5	400	2...4 недели	2760 руб. – +
N46914	ГЗ.16.1.7.500	М20х1,5	М16х1,5	500	2...4 недели	2352 руб. – +
N46929	ГЗ.16.1.7.630	М20х1,5	М16х1,5	630	2...4 недели	2430 руб. – +
N46944	ГЗ.16.1.7.800	М20х1,5	М16х1,5	800	2...4 недели	2592 руб. – +
N46959	ГЗ.16.1.7.1000	М20х1,5	М16х1,5	1000	2...4 недели	2796 руб. – +
N46974	ГЗ.16.1.7.1250	М20х1,5	М16х1,5	1250	2...4 недели	3144 руб. – +
N46989	ГЗ.16.1.7.1600	М20х1,5	М16х1,5	1600	2...4 недели	3348 руб. – +
N47004	ГЗ.16.1.7.2000	М20х1,5	М16х1,5	2000	2...4 недели	3888 руб. – +
N47019	ГЗ.16.1.7.2200	М20х1,5	М16х1,5	2200	2...4 недели	4008 руб. – +
N47034	ГЗ.16.1.7.2500	М20х1,5	М16х1,5	2500	2...4 недели	4212 руб. – +
N46721	ГЗ.16.1.1.50	М20х1,5	М20х1,5	50	2...4 недели	1824 руб. – +
N46736	ГЗ.16.1.1.60	М20х1,5	М20х1,5	60	Со склада	1560 руб. – +
N46751	ГЗ.16.1.1.70	М20х1,5	М20х1,5	70	2...4 недели	1824 руб. – +
N46766	ГЗ.16.1.1.80	М20х1,5	М20х1,5	80	Со склада	1560 руб. – +
N46781	ГЗ.16.1.1.100	М20х1,5	М20х1,5	100	Со склада	1560 руб. – +
N46796	ГЗ.16.1.1.120	М20х1,5	М20х1,5	120	2...4 недели	1560 руб. – +
N46811	ГЗ.16.1.1.150	М20х1,5	М20х1,5	150	2...4 недели	1824 руб. – +
N46826	ГЗ.16.1.1.160	М20х1,5	М20х1,5	160	Со склада	1680 руб. – +
N46841	ГЗ.16.1.1.180	М20х1,5	М20х1,5	180	2...4 недели	1824 руб. – +
N46856	ГЗ.16.1.1.200	М20х1,5	М20х1,5	200	Со склада	1680 руб. – +
N46871	ГЗ.16.1.1.250	М20х1,5	М20х1,5	250	2...4 недели	1680 руб. – +
N46886	ГЗ.16.1.1.320	М20х1,5	М20х1,5	320	2...4 недели	1740 руб. – +
N46901	ГЗ.16.1.1.400	М20х1,5	М20х1,5	400	2...4 недели	1800 руб. – +
N46916	ГЗ.16.1.1.500	М20х1,5	М20х1,5	500	2...4 недели	2268 руб. – +
N46931	ГЗ.16.1.1.630	М20х1,5	М20х1,5	630	2...4 недели	2352 руб. – +
N46946	ГЗ.16.1.1.800	М20х1,5	М20х1,5	800	2...4 недели	2430 руб. – +
N46961	ГЗ.16.1.1.1000	М20х1,5	М20х1,5	1000	2...4 недели	2592 руб. – +
N46976	ГЗ.16.1.1.1250	М20х1,5	М20х1,5	1250	2...4 недели	2796 руб. – +
N46991	ГЗ.16.1.1.1600	М20х1,5	М20х1,5	1600	2...4 недели	3144 руб. – +
N47006	ГЗ.16.1.1.2000	М20х1,5	М20х1,5	2000	2...4 недели	3348 руб. – +
N47021	ГЗ.16.1.1.2200	М20х1,5	М20х1,5	2200	2...4 недели	3888 руб. – +
N47036	ГЗ.16.1.1.2500	М20х1,5	М20х1,5	2500	2...4 недели	4008 руб. – +
N46728	ГЗ.16.1.3.50	М20х1,5	G1/2	50	2...4 недели	1824 руб. – +
N46743	ГЗ.16.1.3.60	М20х1,5	G1/2	60	2...4 недели	1560 руб. – +
N46758	ГЗ.16.1.3.70	М20х1,5	G1/2	70	2...4 недели	1824 руб. – +
N46773	ГЗ.16.1.3.80	М20х1,5	G1/2	80	2...4 недели	1560 руб. – +
N46788	ГЗ.16.1.3.100	М20х1,5	G1/2	100	2...4 недели	1560 руб. – +
N46803	ГЗ.16.1.3.120	М20х1,5	G1/2	120	2...4 недели	1560 руб. – +
N46818	ГЗ.16.1.3.150	М20х1,5	G1/2	150	2...4 недели	1824 руб. – +
N46833	ГЗ.16.1.3.160	М20х1,5	G1/2	160	2...4 недели	1680 руб. – +
N46848	ГЗ.16.1.3.180	М20х1,5	G1/2	180	2...4 недели	1824 руб. – +
N46863	ГЗ.16.1.3.200	М20х1,5	G1/2	200	2...4 недели	1680 руб. – +
N46878	ГЗ.16.1.3.250	М20х1,5	G1/2	250	2...4 недели	1680 руб. – +
N46893	ГЗ.16.1.3.320	М20х1,5	G1/2	320	2...4 недели	1740 руб. – +
N46908	ГЗ.16.1.3.400	М20х1,5	G1/2	400	2...4 недели	1800 руб. – +
N46923	ГЗ.16.1.3.500	М20х1,5	G1/2	500	2...4 недели	2268 руб. – +
N46938	ГЗ.16.1.3.630	М20х1,5	G1/2	630	2...4 недели	2352 руб. – +
N46953	ГЗ.16.1.3.800	М20х1,5	G1/2	800	2...4 недели	2430 руб. – +
N46968	ГЗ.16.1.3.1000	М20х1,5	G1/2	1000	2...4 недели	2592 руб. – +
N46983	ГЗ.16.1.3.1250	М20х1,5	G1/2	1250	2...4 недели	2796 руб. – +
N46998	ГЗ.16.1.3.1600	М20х1,5	G1/2	1600	2...4 недели	3144 руб. – +
N47013	ГЗ.16.1.3.2000	М20х1,5	G1/2	2000	2...4 недели	3348 руб. – +
N47028	ГЗ.16.1.3.2200	М20х1,5	G1/2	2200	2...4 недели	3888 руб. – +
N47043	ГЗ.16.1.3.2500	М20х1,5	G1/2	2500	2...4 недели	4008 руб. – +
N46731	ГЗ.16.1.4.50	М20х1,5	R1/2	50	2...4 недели	1890 руб. – +
N46746	ГЗ.16.1.4.60	М20х1,5	R1/2	60	2...4 недели	1560 руб. – +
N46761	ГЗ.16.1.4.70	М20х1,5	R1/2	70	2...4 недели	1890 руб. – +
N46776	ГЗ.16.1.4.80	М20х1,5	R1/2	80	2...4 недели	1560 руб. – +
N46791	ГЗ.16.1.4.100	М20х1,5	R1/2	100	2...4 недели	1560 руб. – +
N46806	ГЗ.16.1.4.120	М20х1,5	R1/2	120	2...4 недели	1560 руб. – +
N46821	ГЗ.16.1.4.150	М20х1,5	R1/2	150	2...4 недели	1890 руб. – +
N46836	ГЗ.16.1.4.160	М20х1,5	R1/2	160	2...4 недели	1560 руб. – +
N46851	ГЗ.16.1.4.180	М20х1,5	R1/2	180	2...4 недели	1890 руб. – +
N46866	ГЗ.16.1.4.200	М20х1,5	R1/2	200	2...4 недели	1680 руб. – +
N46881	ГЗ.16.1.4.250	М20х1,5	R1/2	250	2...4 недели	1680 руб. – +
N46896	ГЗ.16.1.4.320	М20х1,5	R1/2	320	2...4 недели	1740 руб. – +
N46911	ГЗ.16.1.4.400	М20х1,5	R1/2	400	2...4 недели	1800 руб. – +
N46926	ГЗ.16.1.4.500	М20х1,5	R1/2	500	2...4 недели	2352 руб. – +
N46941	ГЗ.16.1.4.630	М20х1,5	R1/2	630	2...4 недели	2430 руб. – +
N46956	ГЗ.16.1.4.800	М20х1,5	R1/2	800	2...4 недели	2592 руб. – +
N46971	ГЗ.16.1.4.1000	М20х1,5	R1/2	1000	2...4 недели	2796 руб. – +
N46986	ГЗ.16.1.4.1250	М20х1,5	R1/2	1250	2...4 недели	3144 руб. – +
N47001	ГЗ.16.1.4.1600	М20х1,5	R1/2	1600	2...4 недели	3348 руб. – +
N47016	ГЗ.16.1.4.2000	М20х1,5	R1/2	2000	2...4 недели	3888 руб. – +
N47031	ГЗ.16.1.4.2200	М20х1,5	R1/2	2200	2...4 недели	4008 руб. – +
N47046	ГЗ.16.1.4.2500	М20х1,5	R1/2	2500	2...4 недели	4212 руб. – +
N46722	ГЗ.16.2.1.50	М27х2	М20х1,5	50	2...4 недели	3240 руб. – +
N46737	ГЗ.16.2.1.60	М27х2	М20х1,5	60	2...4 недели	3240 руб. – +
N46752	ГЗ.16.2.1.70	М27х2	М20х1,5	70	2...4 недели	3240 руб. – +
N46767	ГЗ.16.2.1.80	М27х2	М20х1,5	80	2...4 недели	3240 руб. – +
N46782	ГЗ.16.2.1.100	М27х2	М20х1,5	100	2...4 недели	3240 руб. – +
N46797	ГЗ.16.2.1.120	М27х2	М20х1,5	120	2...4 недели	3240 руб. – +
N46812	ГЗ.16.2.1.150	М27х2	М20х1,5	150	2...4 недели	3240 руб. – +
N46827	ГЗ.16.2.1.160	М27х2	М20х1,5	160	2...4 недели	3240 руб. – +
N46842	ГЗ.16.2.1.180	М27х2	М20х1,5	180	2...4 недели	3240 руб. – +
N46857	ГЗ.16.2.1.200	М27х2	М20х1,5	200	2...4 недели	3240 руб. – +
N46872	ГЗ.16.2.1.250	М27х2	М20х1,5	250	2...4 недели	3306 руб. – +
N46887	ГЗ.16.2.1.320	М27х2	М20х1,5	320	2...4 недели	3522 руб. – +
N46902	ГЗ.16.2.1.400	М27х2	М20х1,5	400	2...4 недели	3606 руб. – +
N46917	ГЗ.16.2.1.500	М27х2	М20х1,5	500	2...4 недели	3684 руб. – +
N46932	ГЗ.16.2.1.630	М27х2	М20х1,5	630	2...4 недели	3768 руб. – +
N46947	ГЗ.16.2.1.800	М27х2	М20х1,5	800	2...4 недели	3846 руб. – +
N46962	ГЗ.16.2.1.1000	М27х2	М20х1,5	1000	2...4 недели	4008 руб. – +
N46977	ГЗ.16.2.1.1250	М27х2	М20х1,5	1250	2...4 недели	4212 руб. – +
N46992	ГЗ.16.2.1.1600	М27х2	М20х1,5	1600	2...4 недели	4560 руб. – +
N47007	ГЗ.16.2.1.2000	М27х2	М20х1,5	2000	2...4 недели	4926 руб. – +
N47022	ГЗ.16.2.1.2200	М27х2	М20х1,5	2200	2...4 недели	4926 руб. – +
N47037	ГЗ.16.2.1.2500	М27х2	М20х1,5	2500	2...4 недели	4926 руб. – +
N46723	ГЗ.16.5.1.50	М33х2	М20х1,5	50	2...4 недели	3240 руб. – +
N46738	ГЗ.16.5.1.60	М33х2	М20х1,5	60	2...4 недели	2040 руб. – +
N46753	ГЗ.16.5.1.70	М33х2	М20х1,5	70	2...4 недели	3240 руб. – +
N46768	ГЗ.16.5.1.80	М33х2	М20х1,5	80	2...4 недели	2040 руб. – +
N46783	ГЗ.16.5.1.100	М33х2	М20х1,5	100	2...4 недели	2040 руб. – +
N46798	ГЗ.16.5.1.120	М33х2	М20х1,5	120	2...4 недели	2040 руб. – +
N46813	ГЗ.16.5.1.150	М33х2	М20х1,5	150	2...4 недели	3240 руб. – +
N46828	ГЗ.16.5.1.160	М33х2	М20х1,5	160	2...4 недели	2160 руб. – +
N46843	ГЗ.16.5.1.180	М33х2	М20х1,5	180	2...4 недели	3240 руб. – +
N46858	ГЗ.16.5.1.200	М33х2	М20х1,5	200	2...4 недели	2160 руб. – +
N46873	ГЗ.16.5.1.250	М33х2	М20х1,5	250	2...4 недели	2160 руб. – +
N46888	ГЗ.16.5.1.320	М33х2	М20х1,5	320	2...4 недели	2280 руб. – +
N46903	ГЗ.16.5.1.400	М33х2	М20х1,5	400	2...4 недели	2580 руб. – +
N46918	ГЗ.16.5.1.500	М33х2	М20х1,5	500	2...4 недели	3684 руб. – +
N46933	ГЗ.16.5.1.630	М33х2	М20х1,5	630	2...4 недели	3768 руб. – +
N46948	ГЗ.16.5.1.800	М33х2	М20х1,5	800	2...4 недели	3846 руб. – +
N46963	ГЗ.16.5.1.1000	М33х2	М20х1,5	1000	2...4 недели	4008 руб. – +
N46978	ГЗ.16.5.1.1250	М33х2	М20х1,5	1250	2...4 недели	4212 руб. – +
N46993	ГЗ.16.5.1.1600	М33х2	М20х1,5	1600	2...4 недели	4560 руб. – +
N47008	ГЗ.16.5.1.2000	М33х2	М20х1,5	2000	2...4 недели	4926 руб. – +
N47023	ГЗ.16.5.1.2200	М33х2	М20х1,5	2200	2...4 недели	4926 руб. – +
N47038	ГЗ.16.5.1.2500	М33х2	М20х1,5	2500	2...4 недели	4926 руб. – +
N46720	ГЗ.16.3.7.50	G1/2	М16х1,5	50	2...4 недели	1890 руб. – +
N46735	ГЗ.16.3.7.60	G1/2	М16х1,5	60	2...4 недели	1560 руб. – +
N46750	ГЗ.16.3.7.70	G1/2	М16х1,5	70	2...4 недели	1890 руб. – +
N46765	ГЗ.16.3.7.80	G1/2	М16х1,5	80	2...4 недели	1560 руб. – +
N46780	ГЗ.16.3.7.100	G1/2	М16х1,5	100	2...4 недели	1560 руб. – +
N46795	ГЗ.16.3.7.120	G1/2	М16х1,5	120	2...4 недели	1560 руб. – +
N46810	ГЗ.16.3.7.150	G1/2	М16х1,5	150	2...4 недели	1890 руб. – +
N46825	ГЗ.16.3.7.160	G1/2	М16х1,5	160	2...4 недели	1680 руб. – +
N46840	ГЗ.16.3.7.180	G1/2	М16х1,5	180	2...4 недели	1890 руб. – +
N46855	ГЗ.16.3.7.200	G1/2	М16х1,5	200	2...4 недели	1680 руб. – +
N46870	ГЗ.16.3.7.250	G1/2	М16х1,5	250	2...4 недели	1680 руб. – +
N46885	ГЗ.16.3.7.320	G1/2	М16х1,5	320	2...4 недели	1740 руб. – +
N46900	ГЗ.16.3.7.400	G1/2	М16х1,5	400	2...4 недели	1800 руб. – +
N46915	ГЗ.16.3.7.500	G1/2	М16х1,5	500	2...4 недели	2352 руб. – +
N46930	ГЗ.16.3.7.630	G1/2	М16х1,5	630	2...4 недели	2430 руб. – +
N46945	ГЗ.16.3.7.800	G1/2	М16х1,5	800	2...4 недели	2592 руб. – +
N46960	ГЗ.16.3.7.1000	G1/2	М16х1,5	1000	2...4 недели	2796 руб. – +
N46975	ГЗ.16.3.7.1250	G1/2	М16х1,5	1250	2...4 недели	3144 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

Наши преимущества:

Офис и склад в одном месте.

От ближайшего метро 7 минут пешком.

Работаем с юридическими и физическими лицами.

Широкий ассортимент продукции в наличии на складе.

В линейке более 70 тысяч модификаций.

Гарантия на всю поставляемую продукцию.

От 1 года до 5 лет.

Работаем с любыми транспортными компаниями.

Деловые Линии, ПЭК, Почта, Байкал-Сервис и т.д. Закажем, оформим доставку заказа до выбранного вами пункта назначения удобной для вас ТК.

Удобный сайт-супермаркет.

На нашем сайте указаны цены, наличие и сроки поставки каждого товара. Для зарегистрированных пользователей—полностью автоматическая обработка заказа.

Любая форма оплаты.

Безналичный и наличный расчёт, банковские карты, электронные платежные системы (WebMoney, YooMoney и т.д.).

Проверенная номенклатура.

Наша номенклатура имеет все необходимые сертификаты, декларации, паспорта и годами служит у наших клиентов.
