Провод компенсационный (термопарный) ПТНЭ-А

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором

Тип: ХА (К), ХК (L)
Рабочий диапазон температур: −40...+400°С
Класс допуска: 2
Количество жил в проводе: 1
Диаметр жилы: 0,3 мм, 0,5 мм, 0,7 мм, 1,0 мм, 1,2 мм, 1,5 мм
Количество проводов: 2
Сечение: 0,1 мм², 0,2 мм², 0,4 мм², 0,8 мм², 1,1 мм², 1,8 мм²
Изоляция жил: стеклонить
Оболочка: стеклонить
Экран: нержавеющая сталь

Цена указана за 1 м

В закладки

от 119 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

Особенности:

Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
Термопары с проводом ПТНЭ-А: ТП-А-4101, ТП-А-4103, ТП-А-4401, ТП-А-4501

Принцип действия: Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.

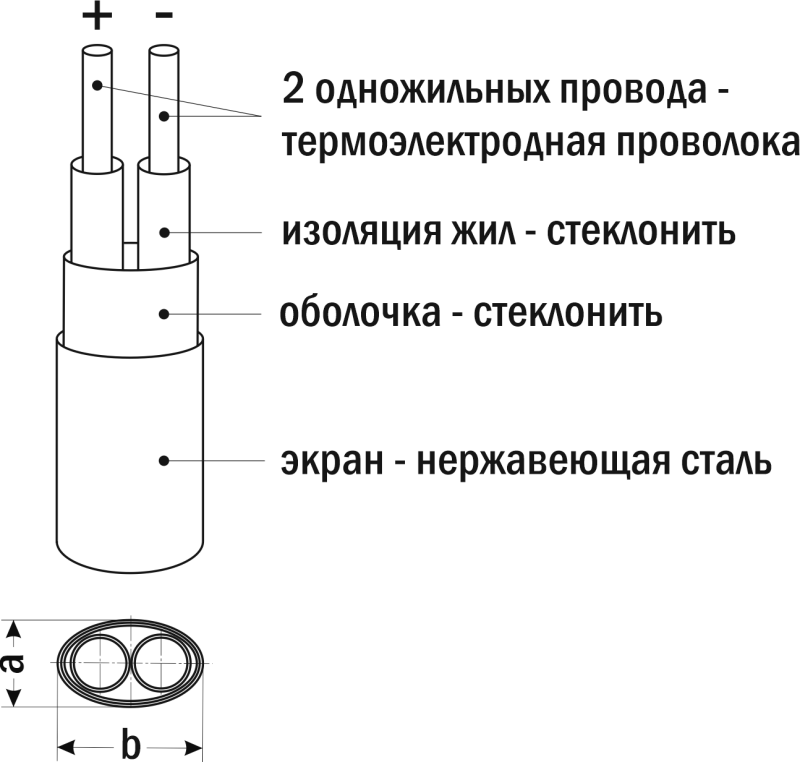

Конструктивное исполнение:

Монтаж:

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN

Полярность	ХА (К)	ХК (L)
«+»	красная жила (хромель)	красная жила (хромель)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)

Технические характеристики:

Параметры	Значение
Тип	ХА (К), ХК (L)
Рабочий диапазон температур	−40...+400°С
Класс допуска (по DIN 43722)	2
Количество жил в проводе	1
Количество проводов	2
Изоляция жил	стеклонить
Оболочка	стеклонить
Экран	нержавеющая сталь

Тип	Диаметр жилы, мм	Сечение, мм²	a×b, мм
ХА (К)	1×0,3	2×0,1	2×3
	1×0,5	2×0,2	2×3
	1×0,7	2×0,4	3×4
	1×1,0	2×0,8	3×4
	1×1,2	2×1,1	3×4
	1×1,5	2×1,8	3×5
ХК (L)	1×0,5	2×0,2	2×3
	1×0,7	2×0,4	3×4
	1×1,0	2×0,8	3×4

Версия: 2022-02-18-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	13.01.2012	2.16 Мб

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
ХА (К) ХК (L)	2х0,1 мм² 2х0,2 мм² 2х0,4 мм² 2х0,8 мм² 2х1,1 мм² 2х1,8 мм²

Артикул	Градуировка	Сечение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
M94248	ХА (К)	2х0,1 мм²	Со склада	119 руб. – +
M94249	ХА (К)	2х0,2 мм²	Со склада	197 руб. – +
M94251	ХА (К)	2х0,4 мм²	Со склада	296 руб. – +
M94253	ХА (К)	2х0,8 мм²	Со склада	473 руб. – +
M94255	ХА (К)	2х1,1 мм²	Со склада	575 руб. – +
M94256	ХА (К)	2х1,8 мм²	Со склада	740 руб. – +
M94250	ХК (L)	2х0,2 мм²	Со склада	210 руб. – +
M94252	ХК (L)	2х0,4 мм²	Со склада	271 руб. – +
M94254	ХК (L)	2х0,8 мм²	Со склада	596 руб. – +

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
M94248	ХА (К)	2х0,1 мм²	Со склада	119 руб. – +
M94249	ХА (К)	2х0,2 мм²	Со склада	197 руб. – +
M94251	ХА (К)	2х0,4 мм²	Со склада	296 руб. – +
M94253	ХА (К)	2х0,8 мм²	Со склада	473 руб. – +
M94255	ХА (К)	2х1,1 мм²	Со склада	575 руб. – +
M94256	ХА (К)	2х1,8 мм²	Со склада	740 руб. – +
M94250	ХК (L)	2х0,2 мм²	Со склада	210 руб. – +
M94252	ХК (L)	2х0,4 мм²	Со склада	271 руб. – +
M94254	ХК (L)	2х0,8 мм²	Со склада	596 руб. – +

Отзывы на этот товар пока отсутствуют.
