Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например,
ТВ
Особенности:
- Каптон обладает высокой диэлектрической прочностью, хорошими физическими свойствами — гибкостью и стойкостью к истиранию, термо- и химической стойкостью. Изоляция из каптона поверх экрана провода позволяет использовать провод и датчики с ним в пищевой, химической промышленности и т.д. при температурах до +400°С
- Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
Принцип действия:
Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.

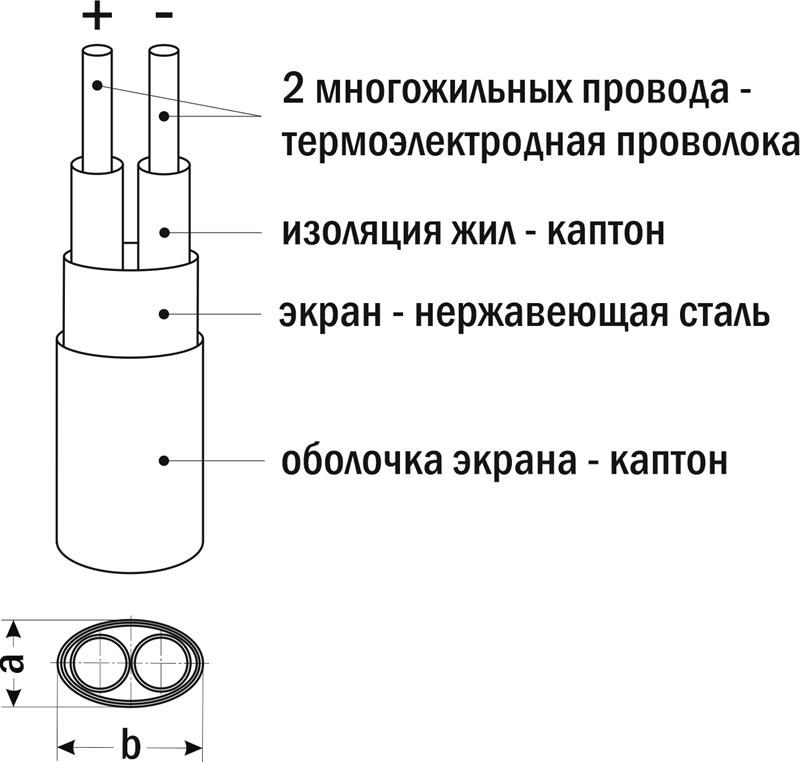

Конструктивное исполнение
|
|
Монтаж:
При подключении проводов необходимо соблюдать полярность: «+» жила с красной маркировкой. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению.
Технические характеристики:
Параметр | Значение |
Тип
| ХА (К)
|
Рабочий диапазон температур | −40...+400°С |
Класс допуска (по DIN 43722) | 2 |
Количество жил в проводе
| 1
|
Диаметр жилы
| 0,5 мм
|
Количество проводов
| 2
|
Сечение
| 0,2 мм² |
Наружные размеры a×b
| 2×2,5 мм
|
Изоляция жил
| каптон
|
Экран
| нержавеющая сталь
|
Оболочка экрана | каптон
|
Версия: 2021-11-30-ЛВС
