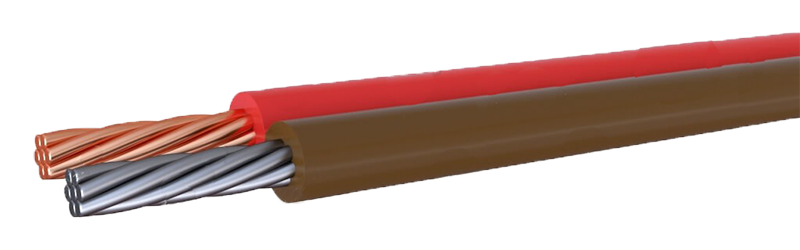

Термоэлектродный провод ПТВГ предназначен для того, чтобы исключить влияние температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключить его к измерительному прибору (регулятору температуры)
Расшифровка маркирования ПТВГ-X:
- П - провод
- Т - термоэлектродный
- В - поливинилхлоридная изоляция
- Г - гибкая жила
- X - материал токопроводящих жил (М - сплав медь-константан, ХК - сплав хромель-копель)
Технические характеристики:
Параметр | ПТВГ-М | ПТВГ-ХК |
Тип | МКн (Т)
| ХК (L) |
Количество жил в проводе | 7
|
Диаметр жилы | 0,7 мм
|
Количество проводов | 2
|
Сечение | 2,7 мм² |
Изоляция жил | ПВХ
|
Температура эксплуатации
| −40...+70°C
|
Цвет | Коричневый | Сиреневый |
