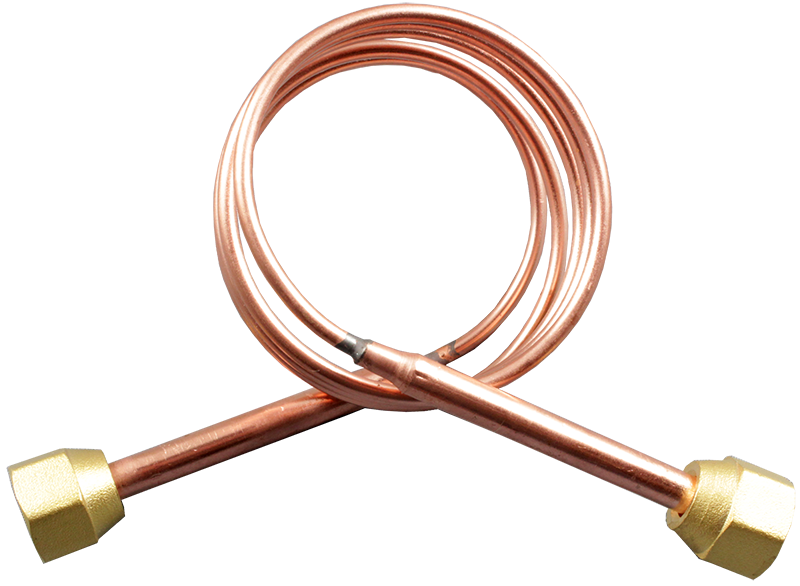

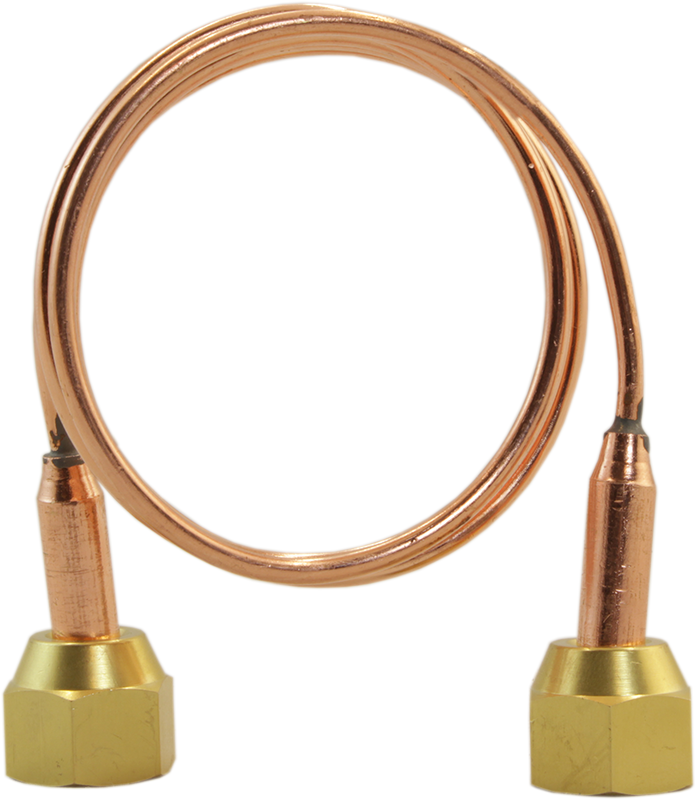

Трубка соединительная капиллярная предназначена для соединения различных частей трубопроводов между собой, а также для подключения к ним различных устройств управления и индикации (реле давления, манометров и т. п.).
Материал трубки, устойчивый к большинству хладагентов, позволяет применять ее в холодильной технике.
Таблица совместимости трубки с реле давления:
Реле давления
| ТСТ-900-1/4
| ТСТ-900-7/16
|
ДР-Д-...-1/4
| –
| +*
|
ДР-Д-...-1/4К
| +
| –
|
ДР-Д-...-7/16К | – | + |
ДР-ДД
| –
| +*
|
ДР-Д-Ф | – | +* |
ДР-Д-У | – | +* |
ДР-2Д | – | +* |
*Требуется переходник ПТСТ-G1/4-7/16.

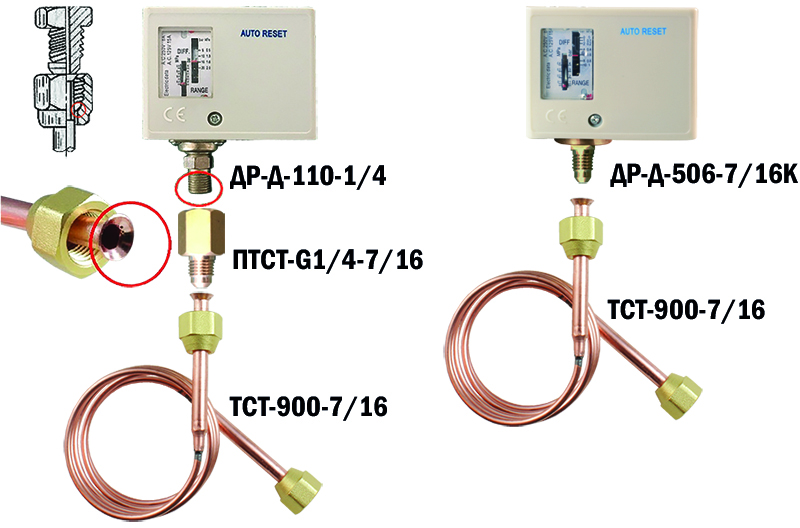

Подключение трубки к приборам
Габаритные размеры |
|

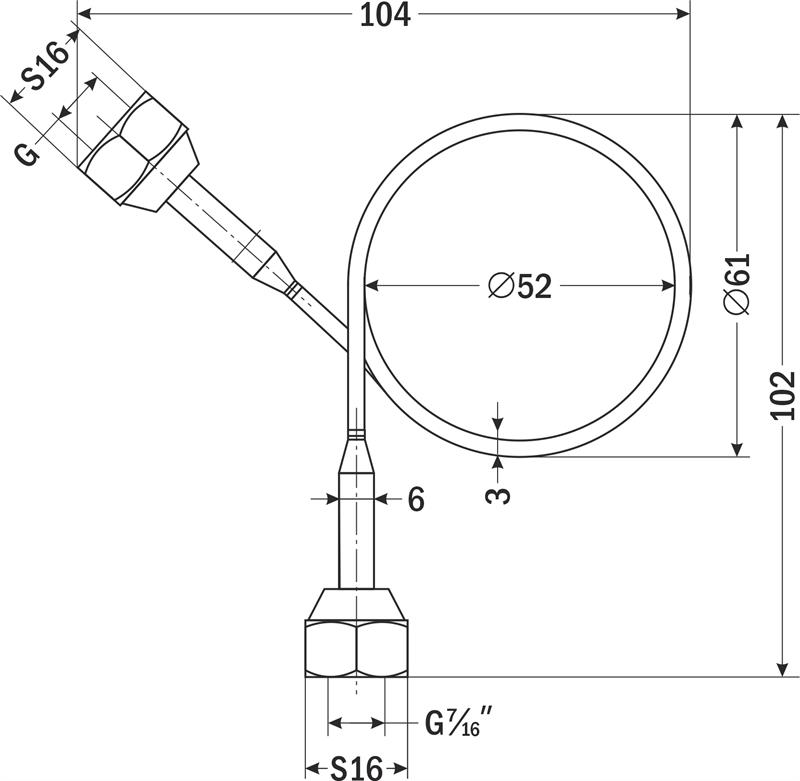

ТСТ-900-7/16 |
|

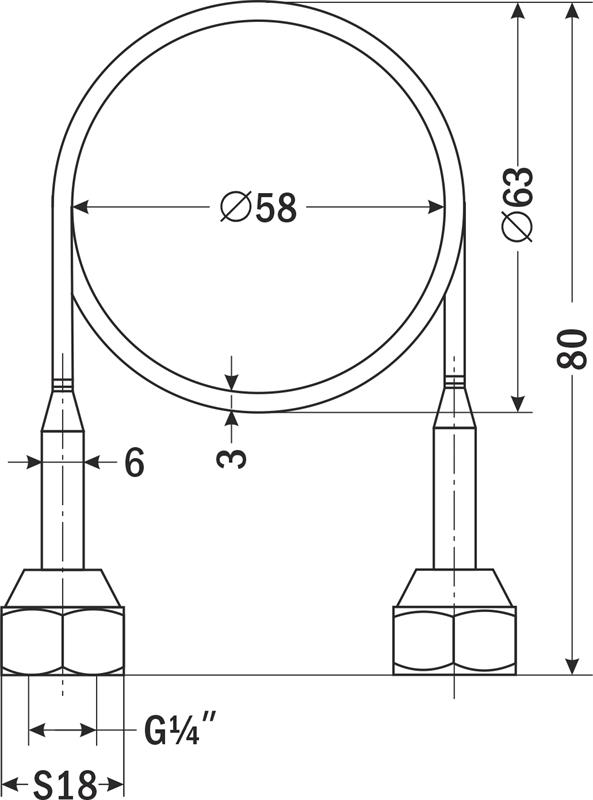

ТСТ-900-1/4 |
Версия: 2023-08-15-ЛВС
