Мембранный разделитель сред РМ-С21, РМ-С21м

Прибор для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость

Область применения: все отрасли промышленности, где требуется защита прибора
Диапазон рабочих давлений: 0...2,5 МПа
Диапазон рабочих температур: по выбору
Разделительная жидкость: ПМС-20

В закладки

от 8 972 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

Технические характеристики:

Диапазон рабочих давлений
Средние и низкие РМ-С21	ТМ	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1...0,3 МПа / 0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа
	РПД-И	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа
Средние РМ-С21м	ТМ	0…0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа
	ТМВ	−0,1...0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа
	РПД-И	0…0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа

Параметр	Значение
Диапазон рабочих температур	В соответствии с выбранным средством измерения
Фланец	Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы
Мембрана	Нержавеющая сталь 008Х17Н13М2 Опция: фторопластовое покрытие, тантал, монель, хастеллой
Резьба присоединения	Внутренняя M20×1,5
Заливное отверстие	Есть
Разделительная жидкость	ПМС–20 (ГОСТ13032–77)
Объем, вытесняемый под действием максимального давления	2,5 мл
Дополнительная погрешность вносимая разделителем	±0,5% (компенсируется настройкой средства измерений)
Варианты поставки	— без средства измерений — в сборе со средством измерений* — в сборе со средством измерений* и соединительным рукавом (длина 2 / 3 / 4 / 5 м)
Техническая документация	ТУ 4212-004-4719015564-2013

* — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, Ø150 (все серии).

Модели

Тип	Присоединение	Присоединение к средству измерения — к процессу
РМ-С21	фланцевое	внутренняя М20×1,5 — фланец
РМ-С21м
РМ-С21м

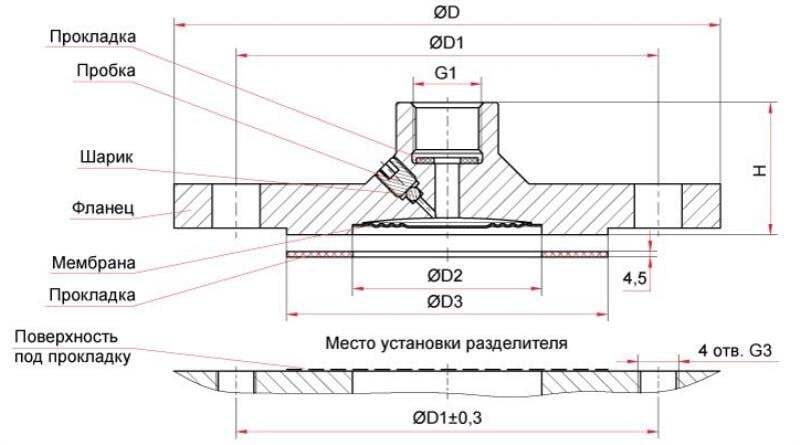

Габаритные размеры

Модель	D, мм	D1, мм	D2, мм	D3, мм	G1	G3	H, мм	Вес, кг	Объем заполняемой жидкости, мл	Максимальный объем вытесняемой жидкости, мл
РМ-С21	150	110	58	84	M20×1,5	М16	46	1,7	14,7	2,5
РМ-С21м	115	85	42	68	M20×1,5	М12	40	1,2	11,4	2,5

Версия: 2020-07-23-ШАР

Артикул	Модель	Срок поставки	Стоимость
РМ-С21 РМ-С21м

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
G85514	РМ-С21	1...2 недели	10667 руб. – +
G85515	РМ-С21м	1...2 недели	8972 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары
