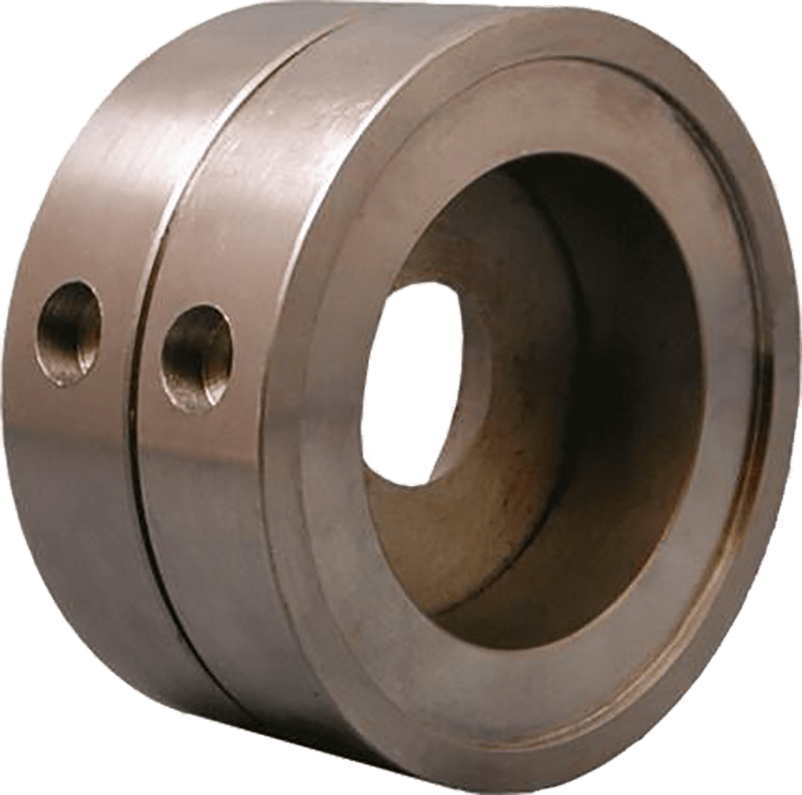

Диафрагма камерная стандартная ДКС

Прибор для создания перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления

Рабочее давление: 0,6 МПа или 10 МПа
Диаметр условного прохода: 80 мм, 100 мм или 150 мм
Материал: нержавеющая сталь, сталь

Внимание! Данный товар продается со значительным снижением цены!

Причина: ржавчина на камерах

В закладки

от 4 400 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Диафрагма камерная стандартная ДКС предназначена для создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления (в комплекте с дифманометрами-перепадомерами или датчиками-преобразователями дифференциального давления (расходомерами)

Модификации:

В зависимости от способа монтажа и уплотнения существуют различные исполнения.

Исполнение	Описание	Чертеж	Описание чертежа

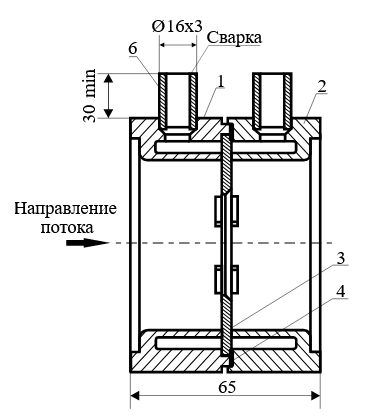

Исполнение 1	Со впадиной в «плюсовой» и «минусовой» камерах		1 – корпус «плюсовой» кольцевой камеры; 2 – корпус «минусовой» кольцевой камеры; 3 – диск диафрагмы; 4,5 – уплотнительные прокладки; 6 – патрубок отбора давления 16×3 мм (под приварку, либо с резьбой).

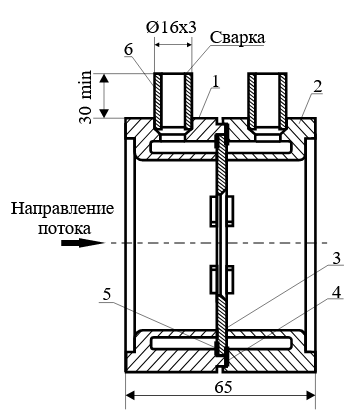

Исполнение 3	Со впадиной в «плюсовой» и «минусовой» камерах, с двойным уплотнением

Технические характеристики:

Параметр	Значение
Рабочее давление	0,6 МПа или 10 МПа
Диаметр условного прохода (Ød)	80 мм, 100 мм или 150 мм
Диаметр трубопровода (ØD)	50…1000 мм
Материал	Сталь 20 (корпуса) Нержавеющая сталь (диска)

Версия: 2023-08-21-ЛВС

Артикул	Давление, MПа	Диаметр, мм	Исполнение	Срок поставки	Стоимость
0,6 10	80 100 150	1 3

Артикул	Давление, MПа	Диаметр, мм	Исполнение	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Давление, MПа	Диаметр, мм	Исполнение	Срок поставки	Стоимость
N74348	0,6	100	3	Со склада	4400 руб. – +
N74349	0,6	150	3	Со склада	5500 руб. – +
N74346	10	150	1	Со склада	4500 руб. – +
N74350	10	150	3	Со склада	4500 руб. – +

Артикул	Давление, MПа	Диаметр, мм	Исполнение	Срок поставки	Стоимость
N74347	0,6	80	3	Снято с производства	3600 руб. – +
N74348	0,6	100	3	Со склада	4400 руб. – +
N74349	0,6	150	3	Со склада	5500 руб. – +
N74346	10	150	1	Со склада	4500 руб. – +
N74350	10	150	3	Со склада	4500 руб. – +
