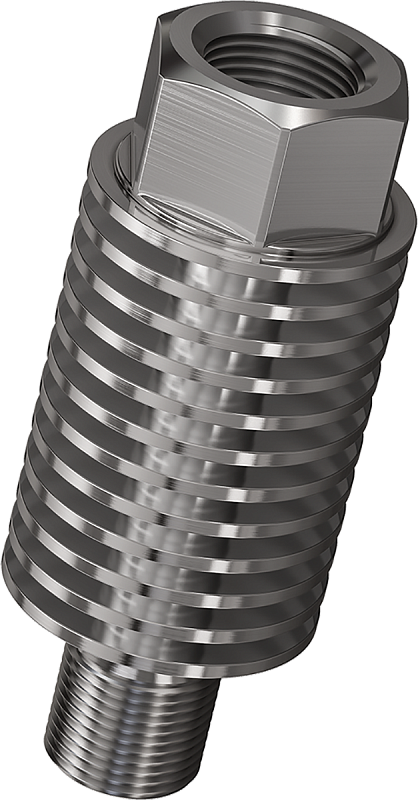

Устройство пассивного охлаждения для датчиков давления ОВЕН УО-100.40

Мембранный разделитель малогабаритный

Материал: нержавейка AISI 304 (аналог 08Х18Н10)
Максимальная рабочая температура: +600°С
Максимальное рабочее давление 20 МПа

В закладки

3 600 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Устройство охладительное ОВЕН УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.

Рекомендации по монтажу:

Согласно своду правила СП 77.1333.2016, пункт 6.3.7:

1. Размещение трубной проводки должно быть таким, чтобы в трубной проводке, заполненной газом, не накапливался конденсат, а в трубной проводке, заполняемой жидкостью, не накапливались выделяющиеся из жидкости газы.

2. Трубную проводку, заполненную паром, конфигурируют аналогично проводке, заполняемой жидкостью.

Для обеспечения данных условий необходимо:

1. Для газовой измеряемой среды размещать прибор выше отбора.

2. Для жидкости измеряемой среды размещать прибор ниже отбора.

Избыточное давление в зависимости от температуры (ГОСТ 356-80):

Максимальное давление при температуре, МПа	t, °С
20	+200
18	+325
15	+400
13	+480
11,5	+520
9	+590

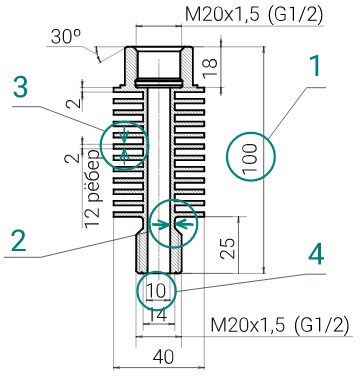

Габаритные размеры

Отличительные особенности:

1. Длина УО выбрана с учетом дефицита места при монтаже и обеспечения требуемого коэффициента теплового деления.

2. Тонкие стенки и в целом малое количество металла в нижней части изделия обеспечивают меньшую площадь нагрева и снижают передачу тепла на верхние рёбра.

3. Малая толщина ребра позволяет в сумме вместить большее количество в выбранную длину и тем самым увеличить площадь теплоотдачи, сохранив при этом межрёберное расстояние для рассеивания тепла.

4. Внутренний диаметр канала выбран 10 мм, согласно рекомендациям Приложения Д свода правил СП 77.13330.2016 для применения в промышленности. Большой диаметр канала позволяет избежать его преждевременного засорения.

Варианты исполнений охладителя:

Модификация	Резьба к процессу	Резьба к преобразователю
УО-100.40	Наружная М20×1,5	Внутренняя М20×1,5
УО-100.40.2	Наружная G1/2	Внутренняя G1/2
УО-100.40.1.2	Наружная М20×1,5	Внутренняя G1/2
УО-100.40.2.1	Наружная G1/2	Внутренняя М20×1,5

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Отказное письмо на УО-100.40	20.09.2022	0.35 Мб

Артикул	Резьба наруж.	Резьба внутр.	Срок поставки	Стоимость
М20x1,5 G1/2	М20x1,5 G1/2

Артикул	Резьба наруж.	Резьба внутр.	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Резьба наруж.	Резьба внутр.	Срок поставки	Стоимость
K06522	М20x1,5	М20x1,5	2...4 недели	3600 руб. – +
K06523	G1/2	М20x1,5	2...4 недели	3600 руб. – +
K06524	М20x1,5	G1/2	2...4 недели	3600 руб. – +
K06525	G1/2	G1/2	2...4 недели	3600 руб. – +
