Отводы-охладители являются вспомогательной арматурой, предназначенной для снижения температуры жидкой рабочей среды с целью обеспечения устойчивой и корректной работы измерительных приборов на трубопроводных и промышленных магистралях.
В случае измерения давления среды с температурой, превышающей допустимую рабочую, перед прибором рекомендуется устанавливать отвод-охладитель.

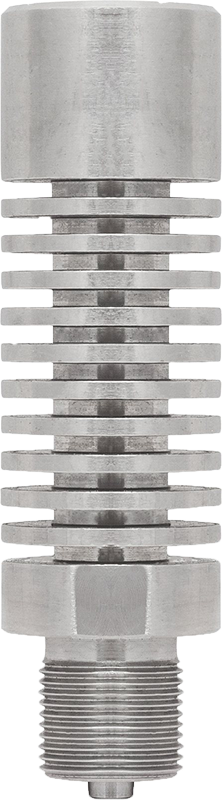

Отвод тепла измеряемой жидкости осуществляется посредством теплообмена с окружающей средой. У охладителя ОС100/ОХ28 радиаторного типа отвод тепла осуществляется через внешние стороны пластин
Технические характеристики:
Параметр | OC70/OX50 | OC100/OX28 | OC100/OX50 | OC200/OX50 |
Рабочая среда
| газ, пар, жидкость нейтральные к материалам основных деталей
|
Рабочее давление
| 40 МПа
|
Резьба внутренняя
| G½" или М20×1,5
|
Резьба наружная
| G½" или М20×1,5
|
Тип присоединения
| прямое
|
Материал
| нержавеющая сталь
|
Максимальная рабочая температура на входе охладителя
| +260°C
| +280°C | +350°C | +300°C |
Вес
| 0,38 кг
| 0,35 кг
| 0,89 кг | 0,51 кг |
Габаритные размеры |

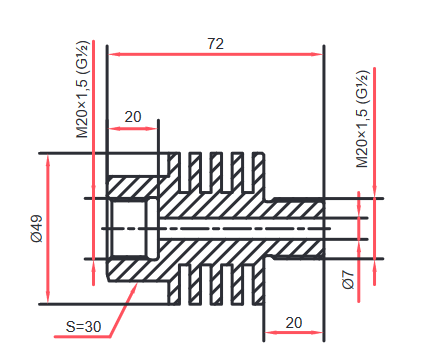

OC70/OX50
OC100/OX28

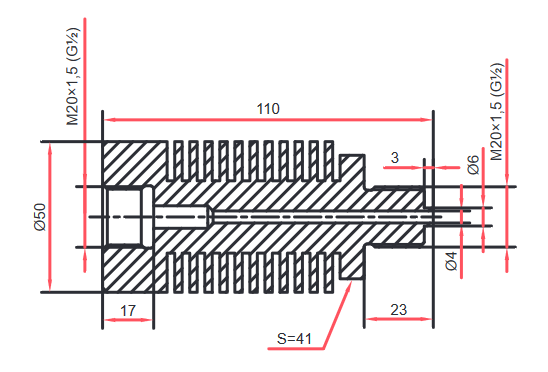

OC100/OX50

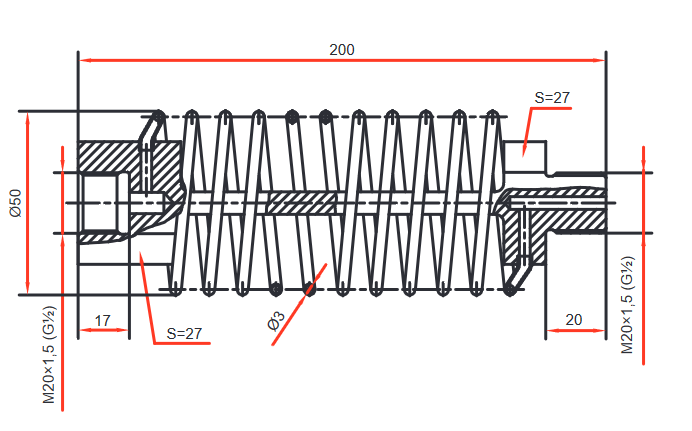

OC200/OX50
|
Версия: 2021-10-25-ЛВС
