Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами
Преимущества
- Возможность калибровки датчика в условиях эксплуатации
- Заводская сборка с испытаниями на герметичность
- Малые габариты и масса

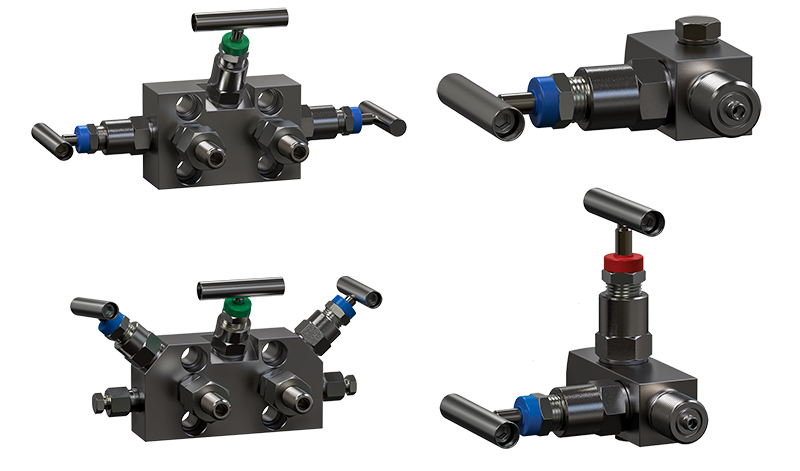

Вентильные блоки ОВЕН БВ-х
Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала
Технические характеристики:
Параметр | Значение |
Рабочая среда | Жидкость, пар, газ |
Давление рабочей среды | До 16 и 40 МПа*
|
Температура рабочей среды | −40...+180 °С |
Предельные значения температур окружающего воздуха при эксплуатации | −40...+70 °С |
Присоединение к технологической линии | M20×1,5 манометрической формы |
Присоединение к преобразователю | Резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
|
Материал корпуса | Нержавеющая сталь AISI 304S |
* - в зависимости от модификации.
Модель
| Тип вентильного блока
| Тип присоединения к процессу
| Тип дренажа
|

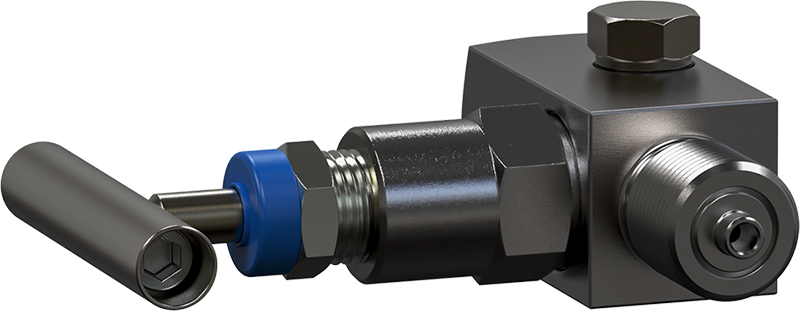

БВ-113.40 | Одновентильные
| М20×1,5 внешняя
| Винтовая пробка
|

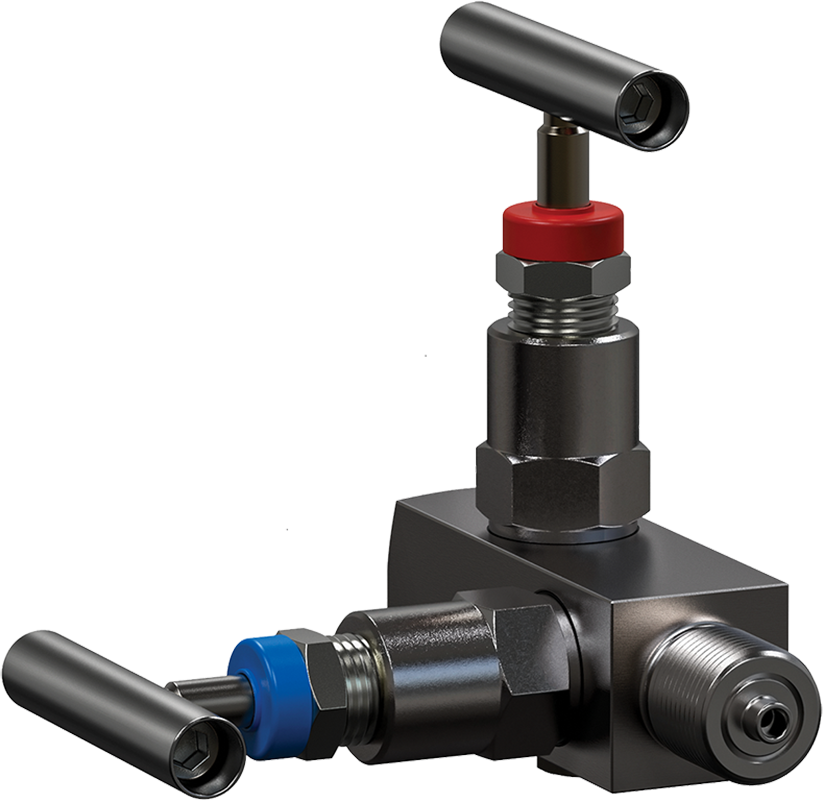

БВ-211.40 | Двухвентильные
| Вентиль
|

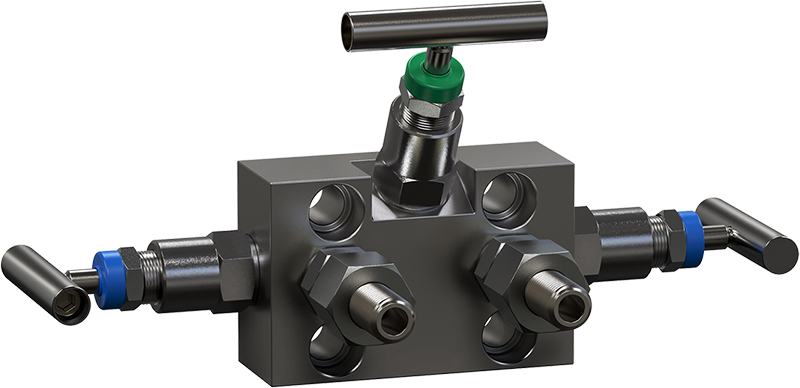

БВ-310.40 | Трехвентильные
| Без дренажа
|

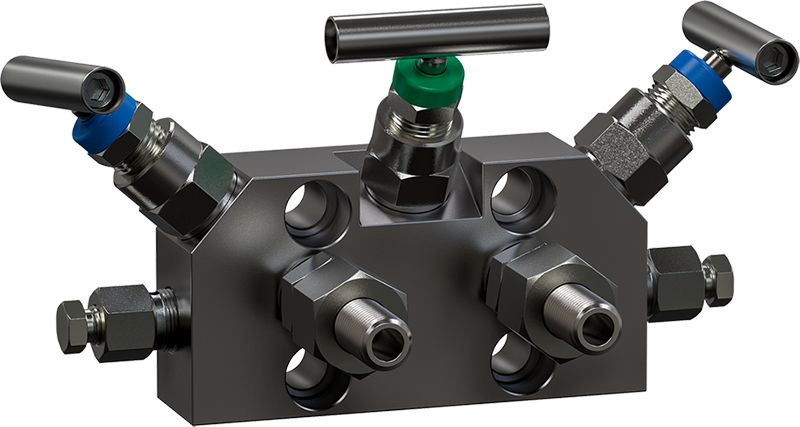

БВ-312.40 | Трехвентильные
| Игольчатый болт
|

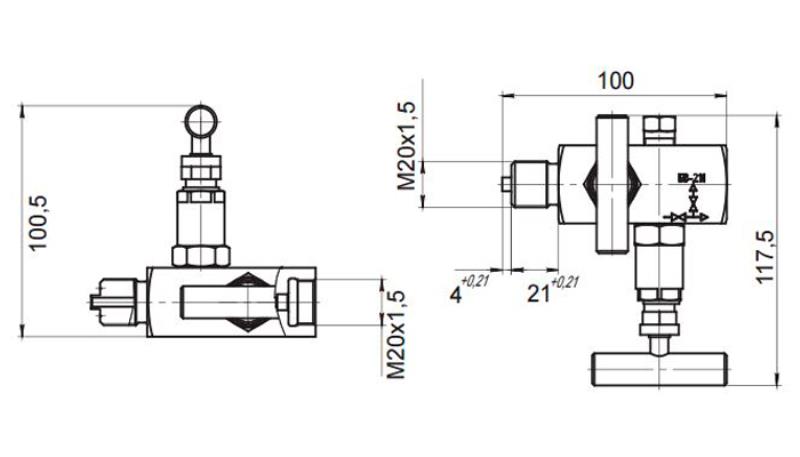

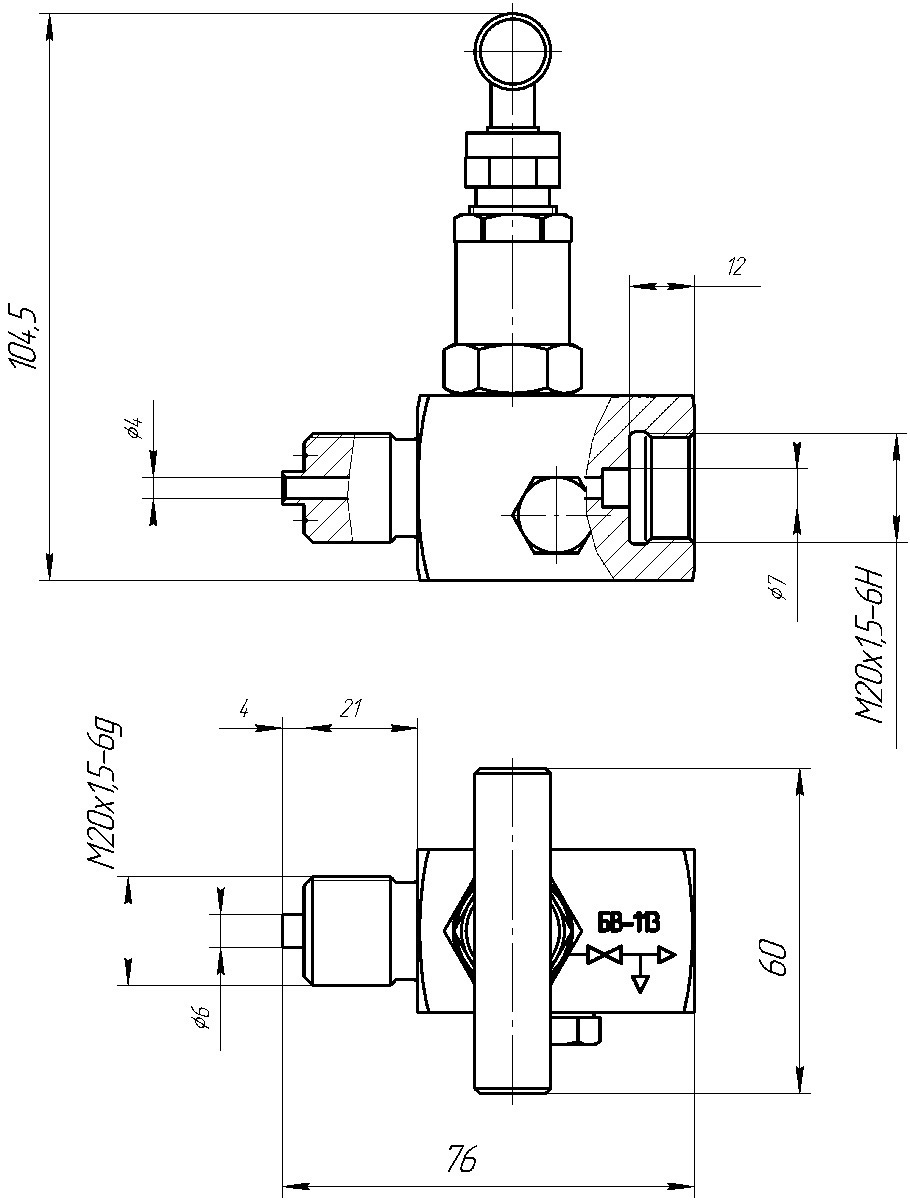

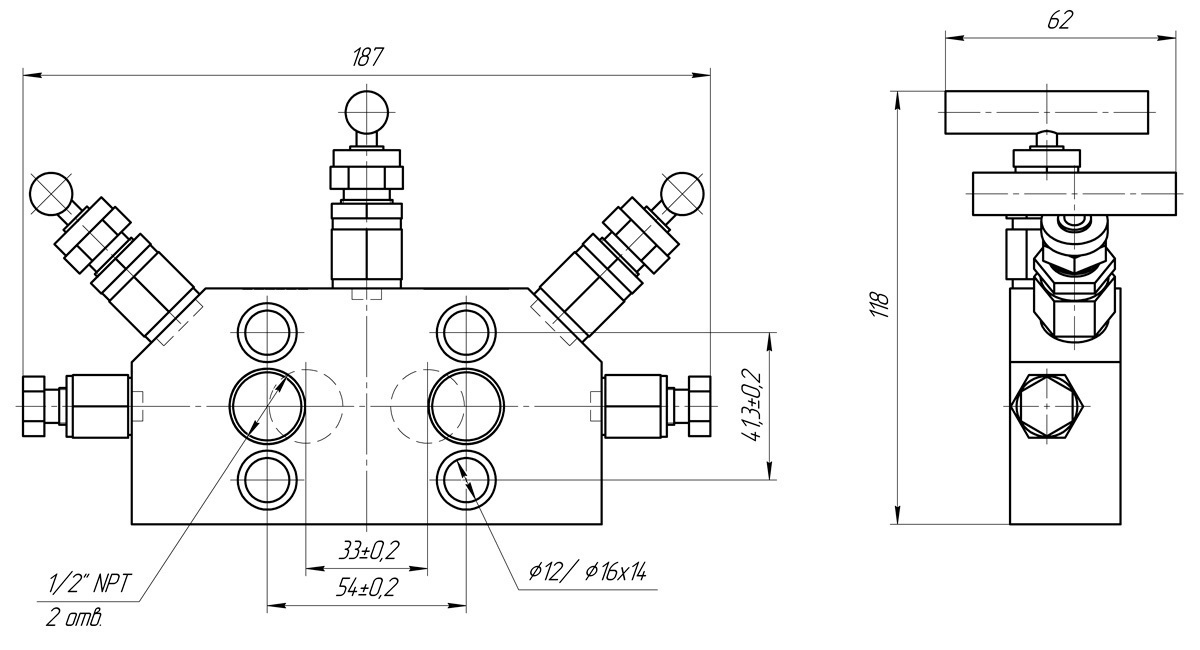

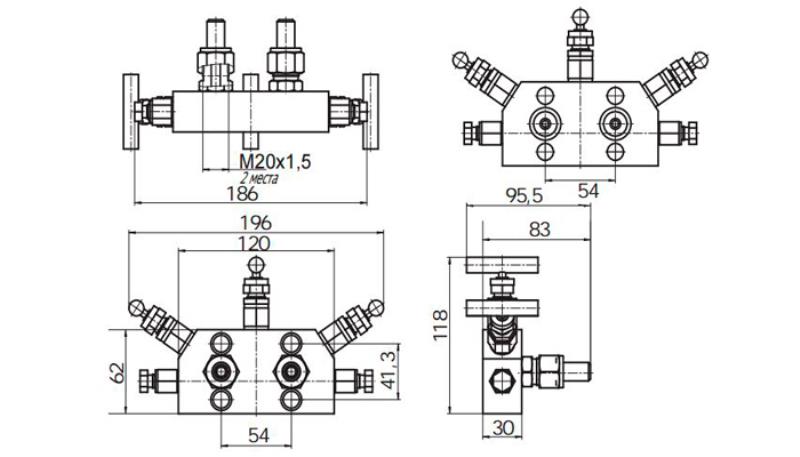

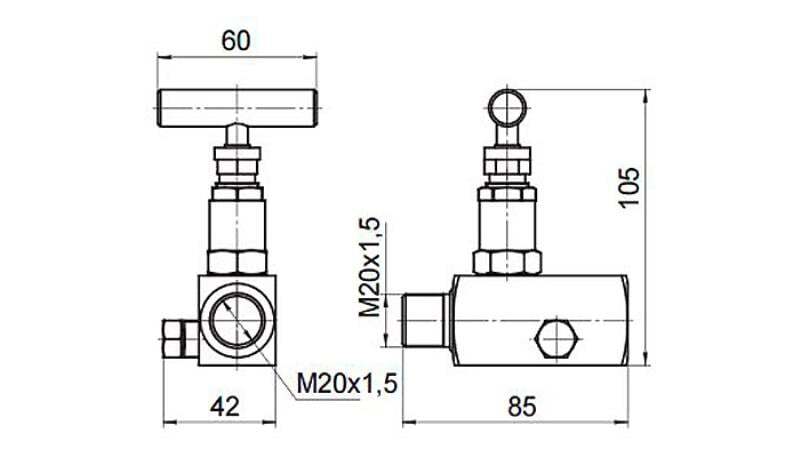

Габаритные размеры
|

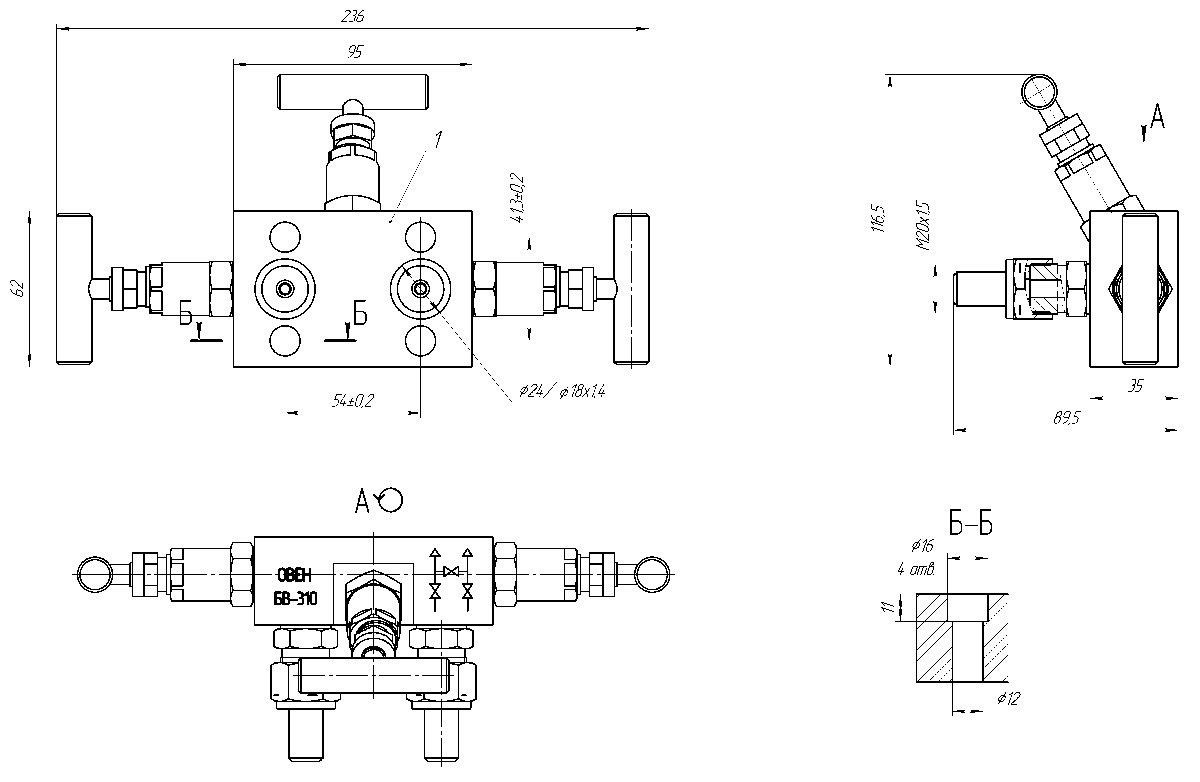

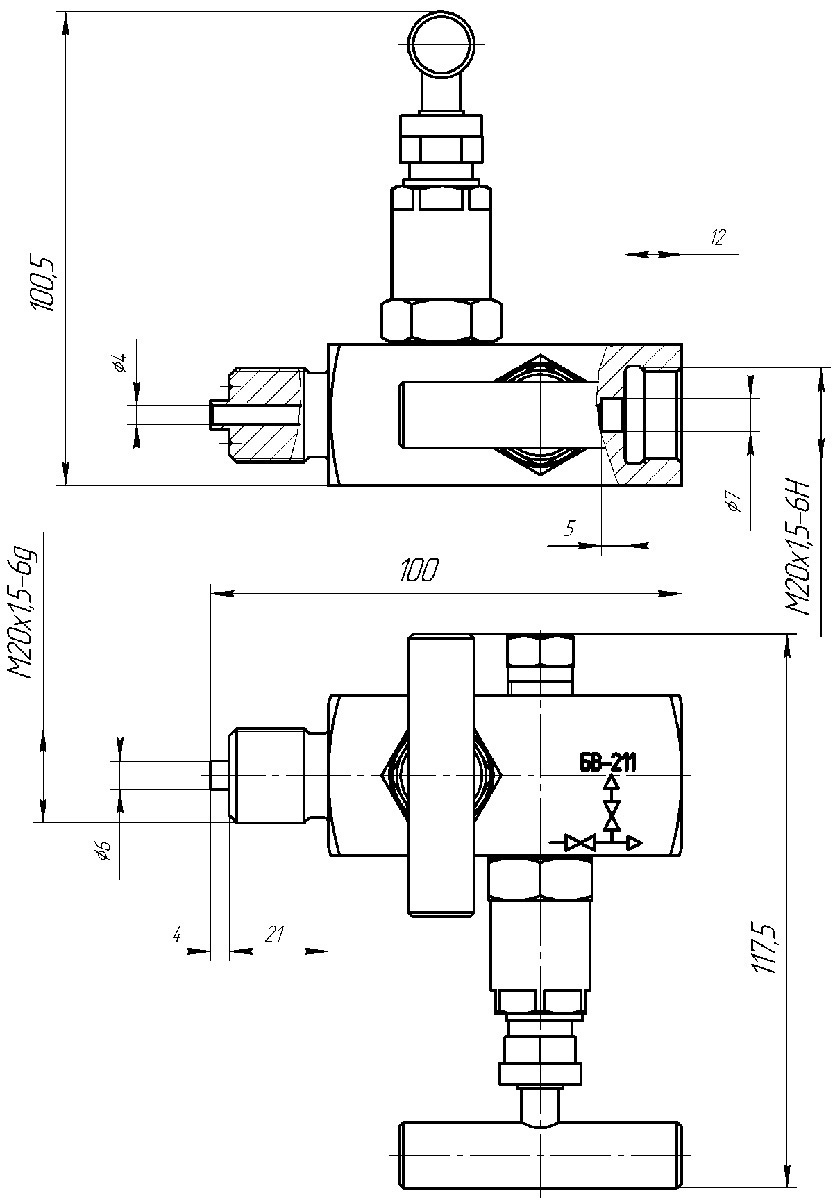

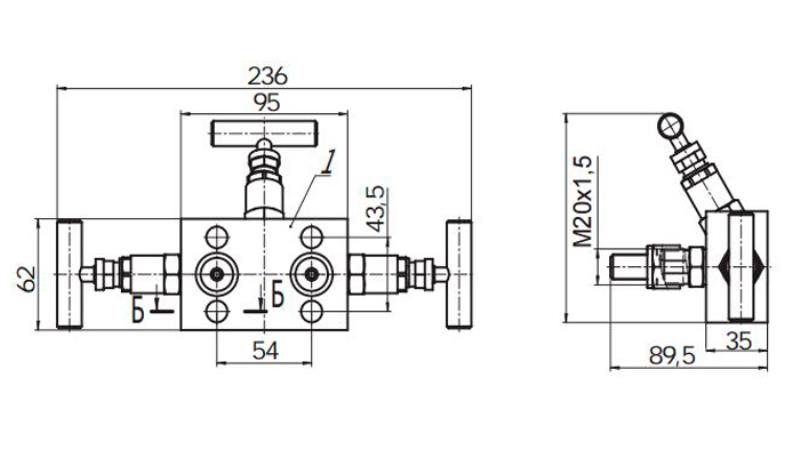

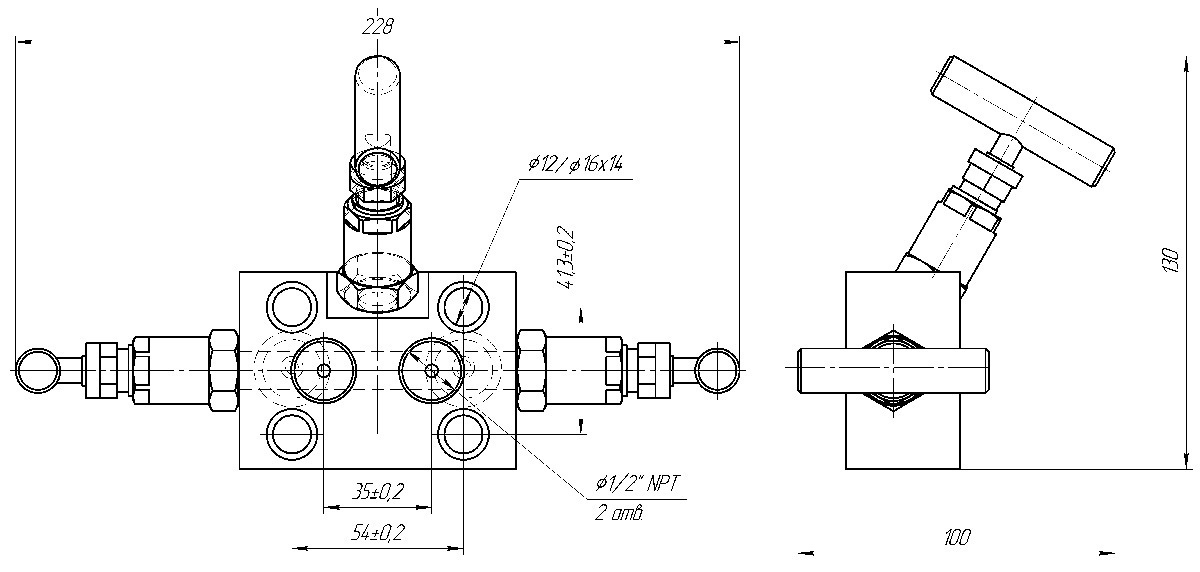

ОВЕН БВ-113.40 | ОВЕН БВ-211.40 | ОВЕН БВ-310.40 | ОВЕН БВ-312.40 |
 |  |  |  |

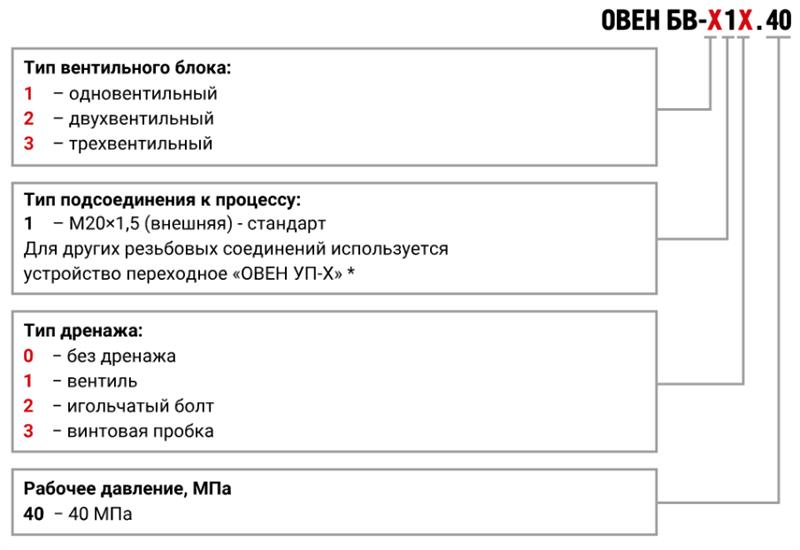

Обозначение при заказе
|
 |
Версия: 2021-07-30-ХДЮ
