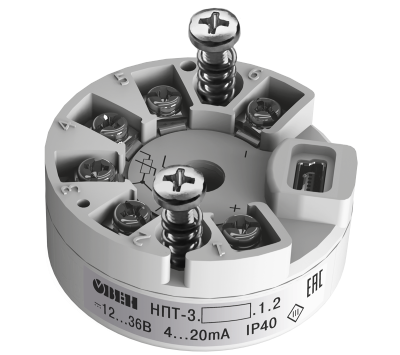

Температурный нормирующий преобразователь в головку «евро» ОВЕН НПТ-3

Арт: G12533

Прибор для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА

Диапазон температуры: −200...+2500°С
Погрешность: ±0,25%; ±0,5%
Аналоговый выход: 4...20 мА
Защита IP40

В закладки

6 078 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Температурный нормирующий преобразователь ОВЕН НПТ-3, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Прибор может применяться в системах автоматического управления процессами в пищевой, нефтехимической, металлургической и других отраслях промышленности, жилищно-коммунальном хозяйстве, информационных системах, системах диспетчеризации.
Особенности:

Широкий набор диапазонов преобразования температур
2-, 3- и 4-проводная схема подключения ТС
Устанавливается в головку датчика типа В
Подключается к компьютеру кабелем miniUSB
Низкая погрешность
Высокая надежность
Высокая временная стабильность
Возможность подключить к одному датчику несколько измерителей
Внесен в реестр средств измерений РФ

Поддерживаемые градуировки:

Термопары: TХК(L); TЖК(J); TНН(N); TХА(К); TПП(S); TПП(R); ТПР(В); TВР(А-1); ТВР(А-2); ТВР(А-3); ТМК(Т)

Термопреобразователи сопротивления: 50M; 100М; 100П; 500П; 1000П; Pt50; Pt100; Pt500; Pt1000; Cu50; Cu100; 100Н

Технические характеристики:

Параметр	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12...36 В
Аналоговый выход	4...20 мА
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Функция преобразования входных сигналов	Линейная
Нелинейность преобразования	Не хуже ±0,2%
Разрядность цифро-аналогового преобразователя	≥ 12 бит
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ± 5%
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)*	1250 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания	≤ 30 мин
Время установления выходного сигнала после скачкообразного изменения входного	1 с
Время непрерывной работы	Круглосуточно
Защита	IP40
Габаритные размеры	⌀ 44×18 ± 1 мм
Вес	≤ 100 г
Средняя наработка на отказ	≥ 50 000 ч

* Расчет сопротивления нагрузки производится по формуле: R_Н (Ом) = (U_ПИТ – 12) В / 0,020 А

Характеристики датчиков и входных сигналов:

Условное обозначение НСХ датчика	Диапазон измерений	Условное обозначение НСХ датчика	Диапазон измерений
Термометры сопротивления по ГОСТ 6651		Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
Сu50	–50…200	TХК (L)	–200…800
50M	–180…200	TЖК (J)	–200…1200
Pt50	–200…750	TНН (N)	–200…1300
50П	–200…750	TХА (К)	–200…1300
Сu100	–50...200	TПП (S)	0…1750
100M	–180...200	TПП (R)	0…1750
Pt100	–200…750	ТПР (В)	+200…1800
100П	–200…750	TВР (А-1)	0…2500
100H	–60...180	ТВР (А-2)	0…1800
Pt500 Pt1000	–200…850	ТВР (А-3)	0…1800
500П 1000П	–200…850	ТМК (Т)	–200…400

Версия: 2016-12-27-БАВ
