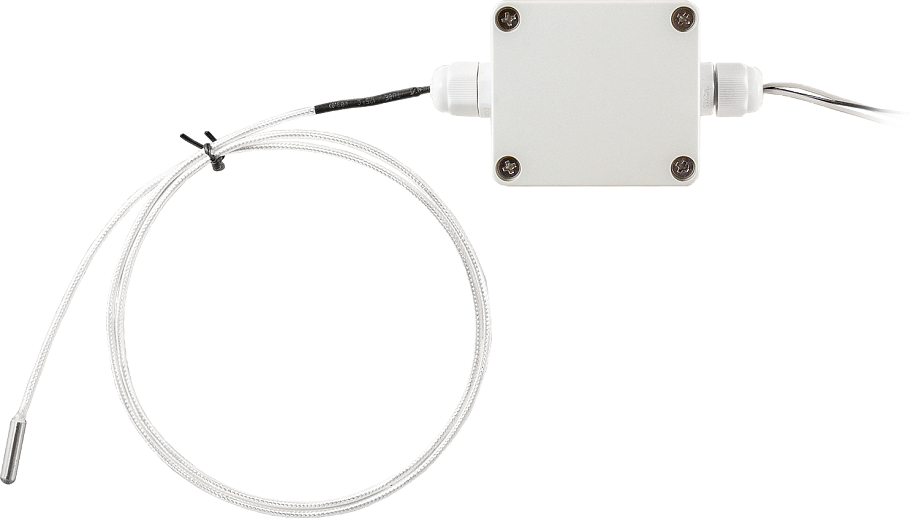

Нормирующий преобразователь сигналов термосопротивлений Спрут Т-026

Прибор для преобразования сигнала от датчика температуры в аналоговый сигнал

Диапазон преобразования температур: −200…+850°C
Погрешность: ±0,25%
Аналоговый выход 4...20 мА
Защита: IP65
Монтаж: клеммник 0,5...1,5 мм², гермоввод M12×1,5

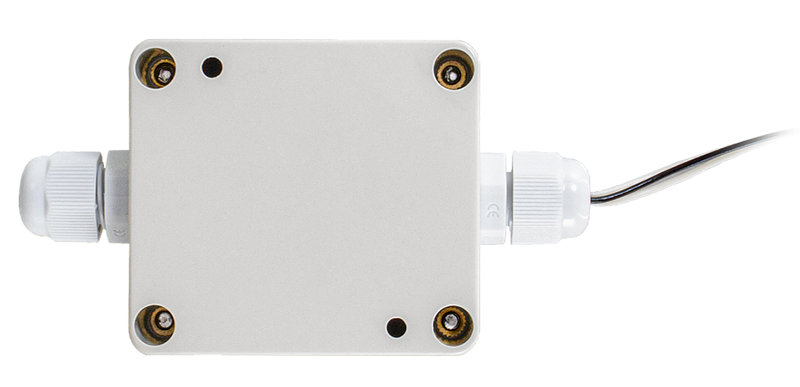

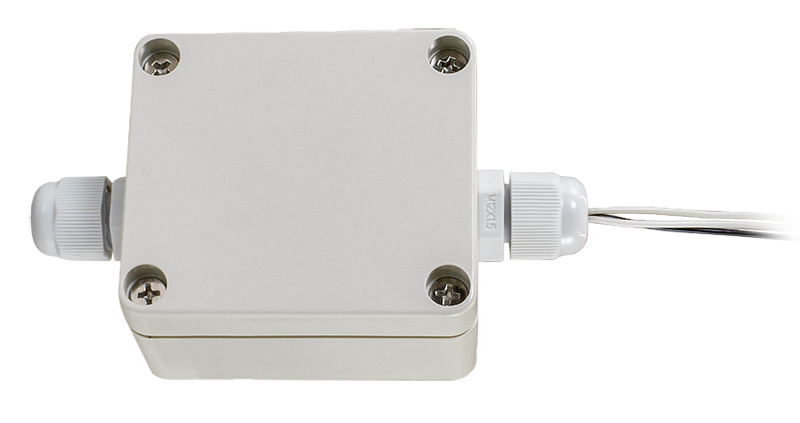

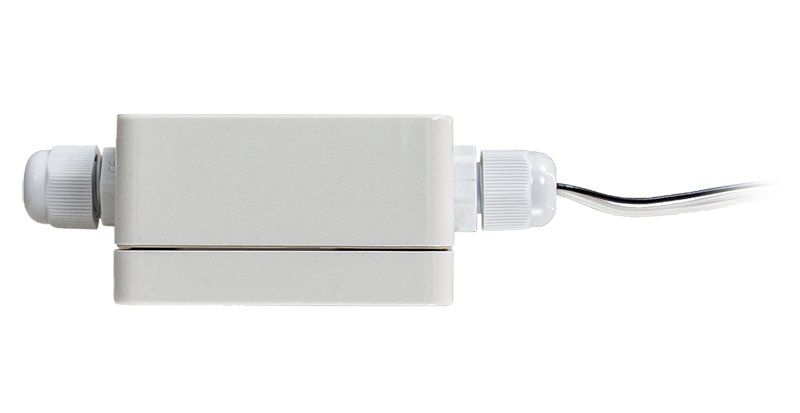

Герметичная пластиковая коробка с клеммами и возможностью крепления на стену

В закладки

7 640 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Нормирующий преобразователь сигналов термосопротивлений СПРУТ Т-026 предназначен для преобразования сигнала от датчика температуры в аналоговый сигнал

Особенности:

Предназначен для использования с датчиками без измерительной головы, с возможность крепления на стену
Поддерживает 12 (ТС1) или 7 (ТС2) градуировок

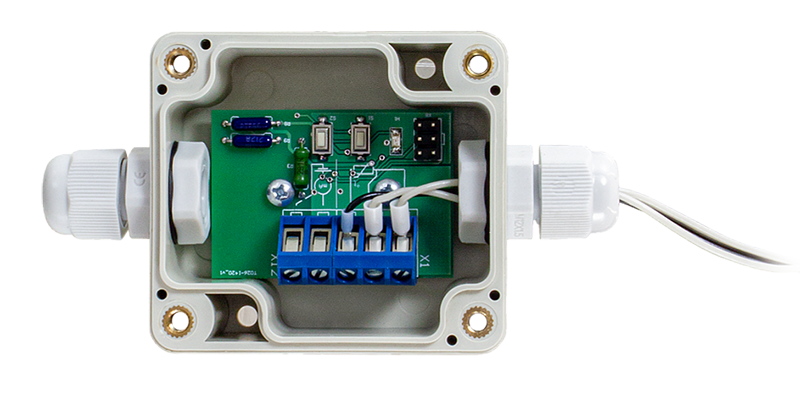

Для настроек типа датчика и задания диапазона преобразования температур служат две кнопки и светодиод, расположенные внутри преобразователя
Датчик с выходными сигналами ТС1 по умолчанию настроен на Pt100

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика Технические характеристики:

Параметр		Значение
Входные сигналы	Группа градуировок для типа ТС1	50М, 53М, 100М, Cu50, Cu100, 46П, 50П, 100П, Pt50, Pt100, 100H, Сопротивление R: 0…285 Ом
Входные сигналы	Группа градуировок для типа ТС2	Pt500, Pt1000, 500П, 1000П, Сопротивление R: 0…320 Ом, 0…1000 Ом, 0…3900 Ом
Диапазон преобразования температур		−200…0...+100°С, −50…0...+50°С, −50…0...+150°С, 0...+50°С, 0...+100°С, 0...+150°С, 0...+180°С, 0...+200°С, 0...+300°С, 0...+500°С, весь измеряемый диапазон датчика температуры
Класс точности		0,25
Выходной сигнал		Аналоговый выход 4...20 мА
		Аналоговый выход 4...20 мА
Питание		=12…36 В
Потребляемая мощность		≤ 0,6 ВА
Степень защиты		IP65
Монтаж		Клеммник 0,5...1,5 мм², гермоввод M12×1,5
Условия эксплуатации	Температура	−30…+50°С
Условия эксплуатации	Влажность	≤ 95%
Габаритные размеры		105,5×57,5×35,5 мм
		105,5×57,5×35,5 мм

Типы подключаемых датчиков:

Градуировка		Значение
ТС1	50М	−200...+200°С
	100М	−200...+200°С
	53М	−50…+180°С
	Cu50	−50…+200°С
	Cu100	−50…+200°С
	46П	−200…+500°С
	50П	−200…+500°С
	100П	−200…+500°С
	Pt50	−200…+500°С
	Pt100	−200…+500°С
	100H	−60…+180°С
	R	0…285 Ом
ТС2	Pt500	−200…+850°С
	Pt1000	−200…+850°С
	500П	−200…+850°С
	1000П	−200…+850°С
	0…320 Ом	0…320 Ом
	0…1000 Ом	0…1000 Ом
	0…3900 Ом	0…3900 Ом

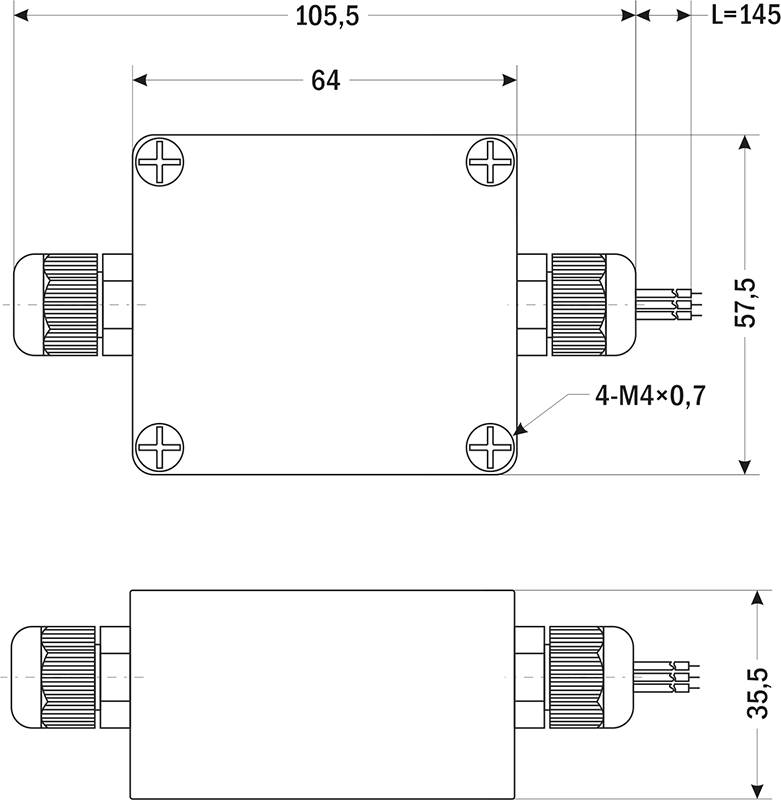

Габаритные чертежи

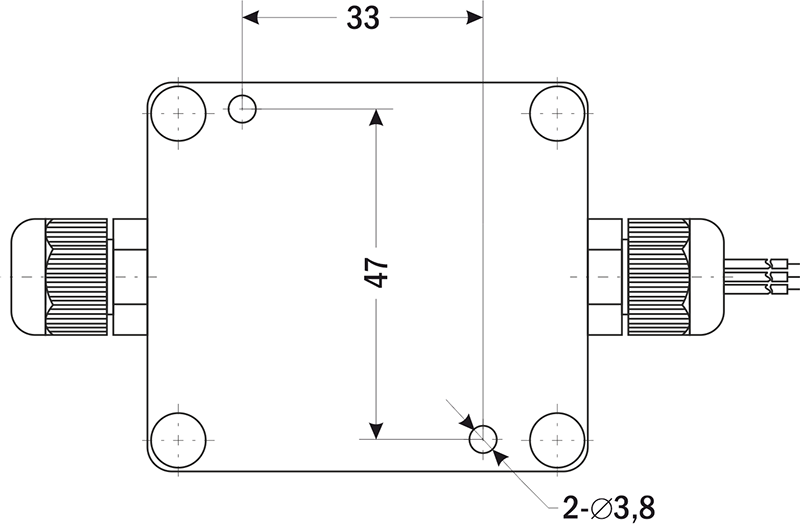

Монтажные отверстия

Версия: 2023-05-02-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации для СПРУТ Т-02-I420	28.04.2023	0.44 Мб
Сертификат соответствия	15.01.2016	0.33 Мб

Артикул	Типы подключаемых датчиков	Срок поставки	Стоимость
ТС1 ТС2

Артикул	Модель	Типы подключаемых датчиков	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Типы подключаемых датчиков	Срок поставки	Стоимость
M89467	СПРУТ Т-026-I420-ТС1-DC24	ТС1	1...2 недели	7640 руб. – +
M89468	СПРУТ Т-026-I420-ТС2-DC24	ТС2	1...2 недели	7640 руб. – +
