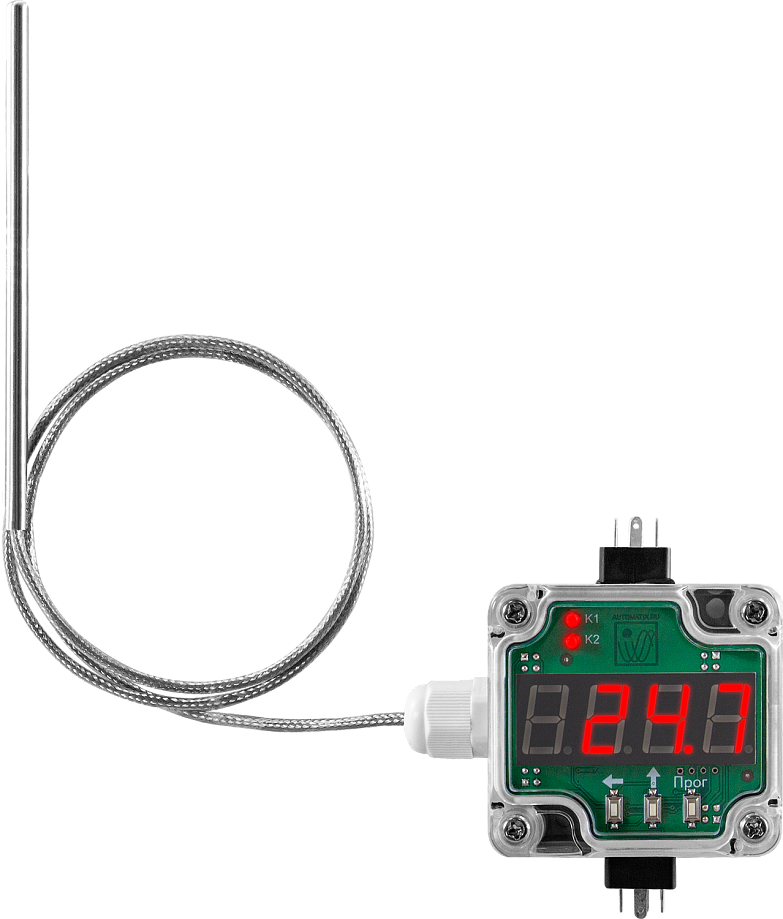

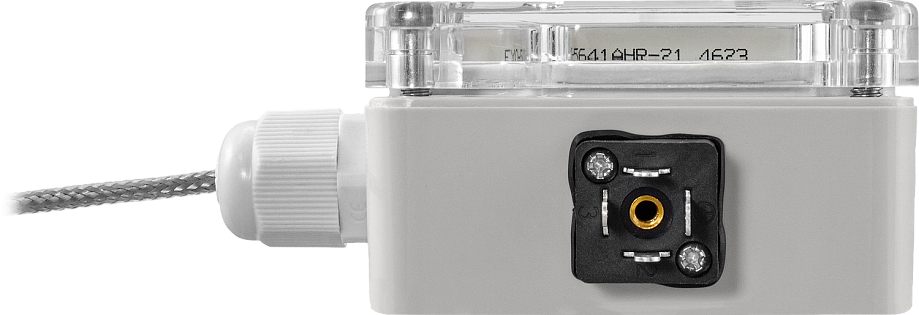

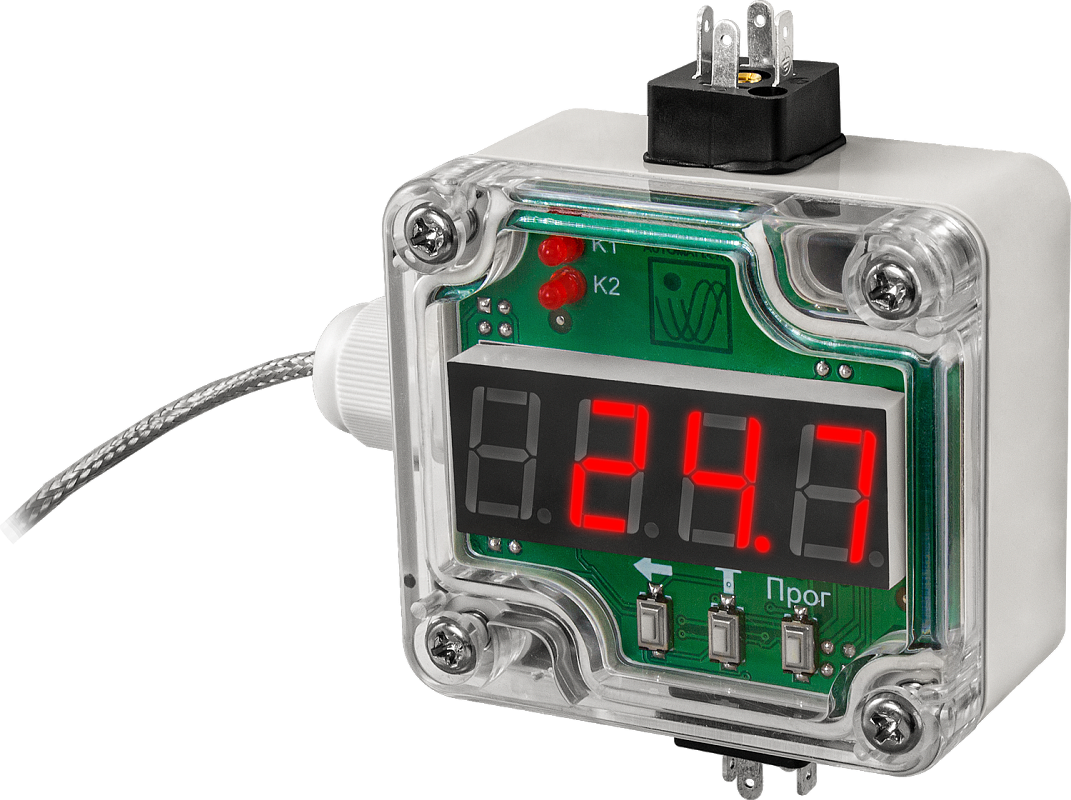

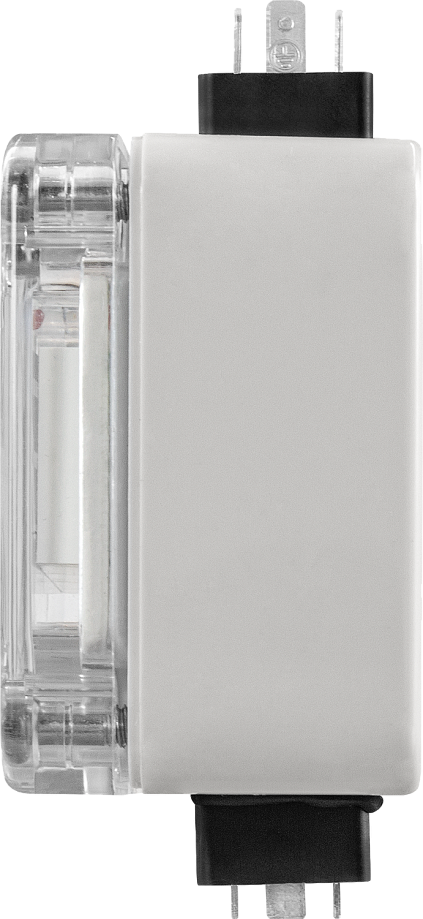

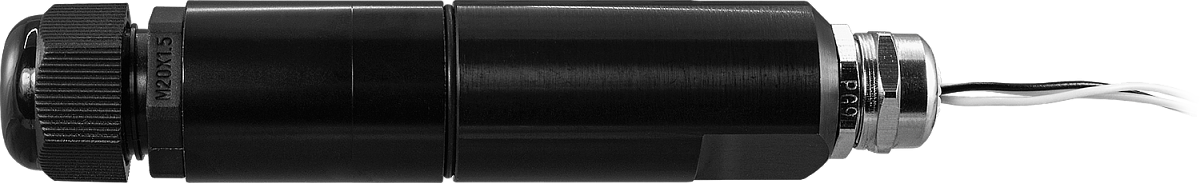

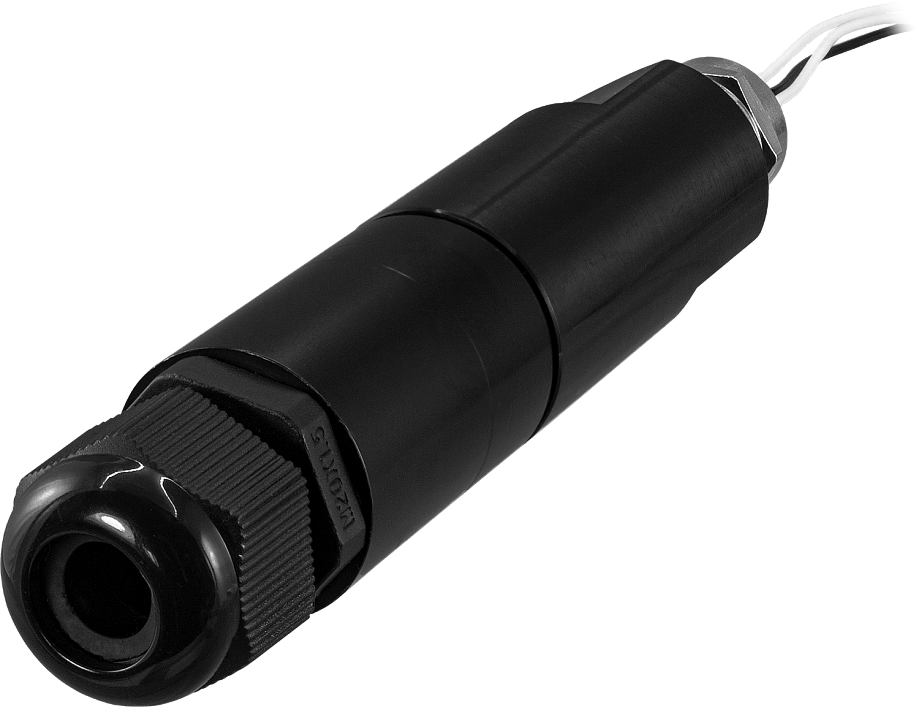

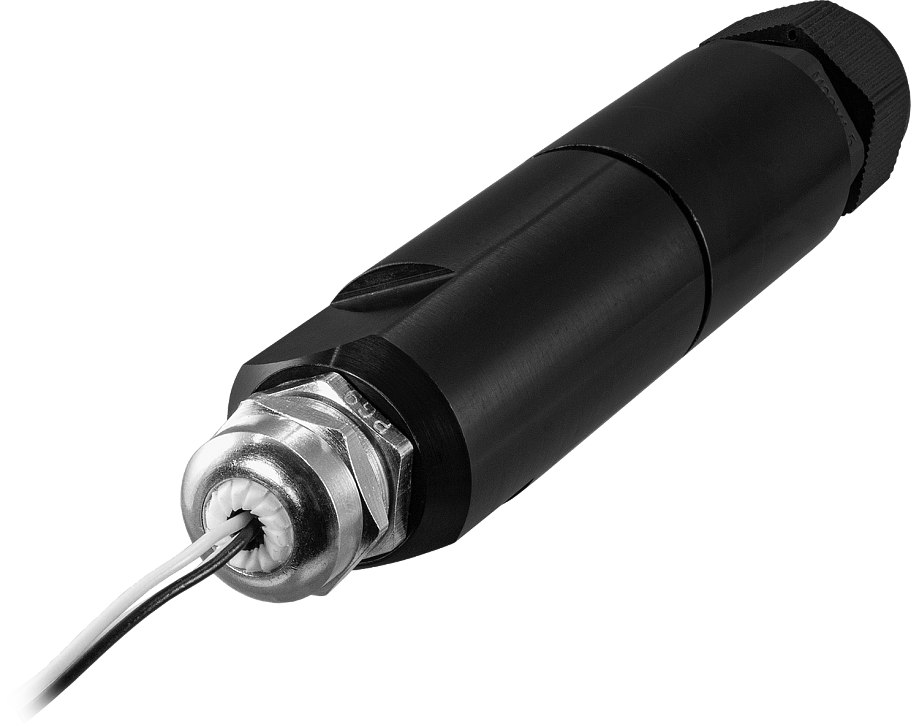

Нормирующий преобразователь сигналов термосопротивлений СПРУТ Т-022

Арт: O93293

Прибор для преобразования сигнала от датчика температуры в аналоговый сигнал или передачи по интерфейсу

Диапазон преобразования температур: −200…+850°C
Погрешность: ±0,25%
Аналоговый выход 4...20 мА
Защита: IP65

В закладки

7 640 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Нормирующий преобразователь сигналов термосопротивлений СПРУТ Т-022 предназначен для преобразования сигнала от датчика температуры в аналоговый сигнал или передачи по интерфейсу

Особенности:

Вкручивается непосредственно в стандартную головку термодатчика
Поддерживает 12 градуировок
Преобразователь с аналоговым выходом (I420): для настроек типа датчика и задания диапазона преобразования температур служат две кнопки и светодиод, расположенные внутри преобразователя

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика Технические характеристики:

Параметр		Значение
Входные сигналы	Группа градуировок для типа ТС1	50М, 53М, 100М, Cu50, Cu100, 46П, 50П, 100П, Pt50, Pt100, 100H, Сопротивление R: 0…285 Ом
Входные сигналы	Группа градуировок для типа ТС1
Диапазон преобразования температур		−200…0...+100°С, −50…0...+50°С, −50…0...+150°С, 0...+50°С, 0...+100°С, 0...+150°С, 0...+180°С, 0...+200°С, 0...+300°С, 0...+500°С, весь измеряемый диапазон датчика температуры
Класс точности		0,25
Выходной сигнал	I420	Аналоговый выход 4...20 мА
Выходной сигнал	I420	Аналоговый выход 4...20 мА
Питание		=12…36 В
Потребляемая мощность		≤ 0,6 ВА
Степень защиты		IP65
Условия эксплуатации	Температура	−30…+50°С
Условия эксплуатации	Влажность	≤ 95%

Типы подключаемых датчиков:

Градуировка		Значение
ТС1	50М	−200...+200°С
	100М	−200...+200°С
	53М	−50…+180°С
	Cu50	−50…+200°С
	Cu100	−50…+200°С
	46П	−200…+500°С
	50П	−200…+500°С
	100П	−200…+500°С
	Pt50	−200…+500°С
	Pt100	−200…+500°С
	100H	−60…+180°С
	R	0…285 Ом

Версия: 2024-12-24-КВА
