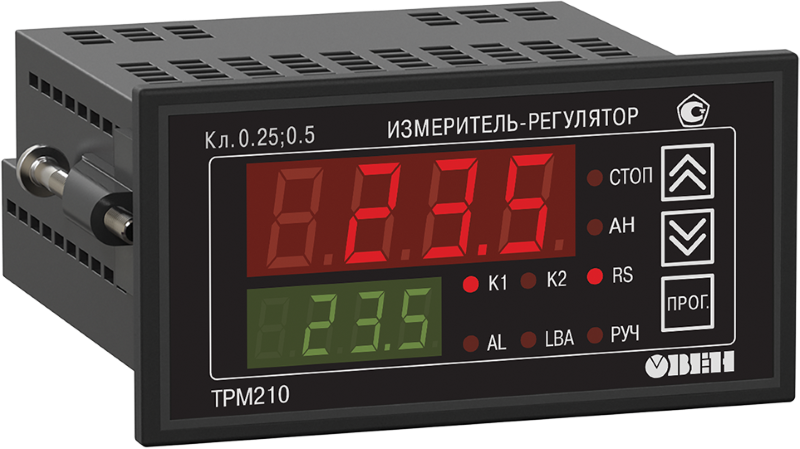

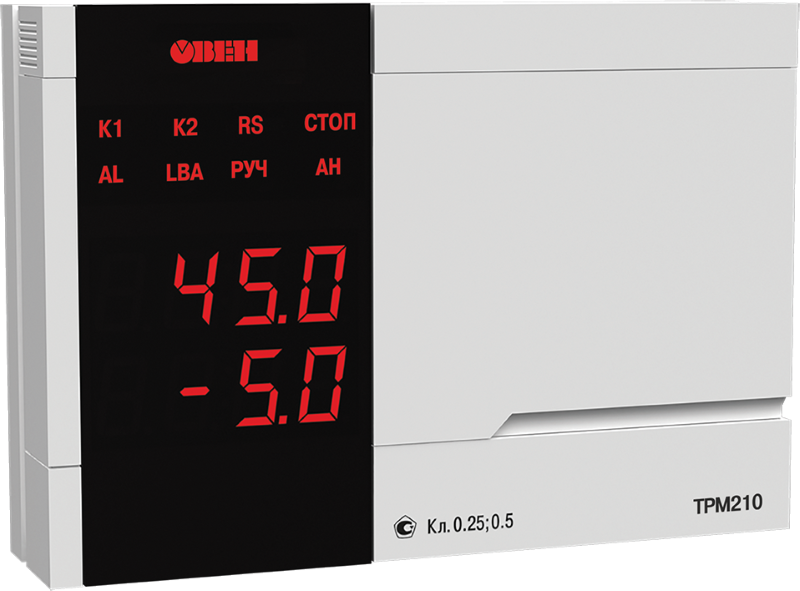

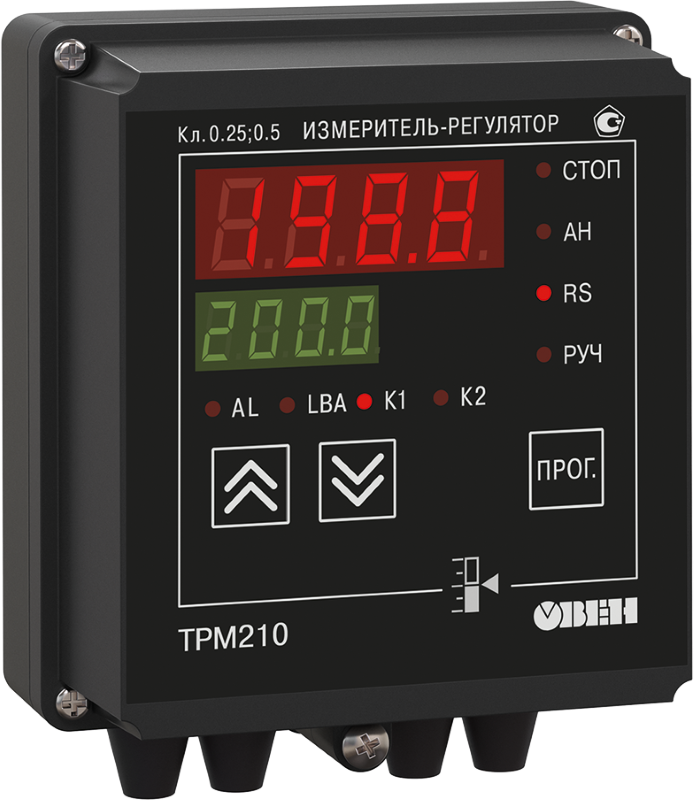

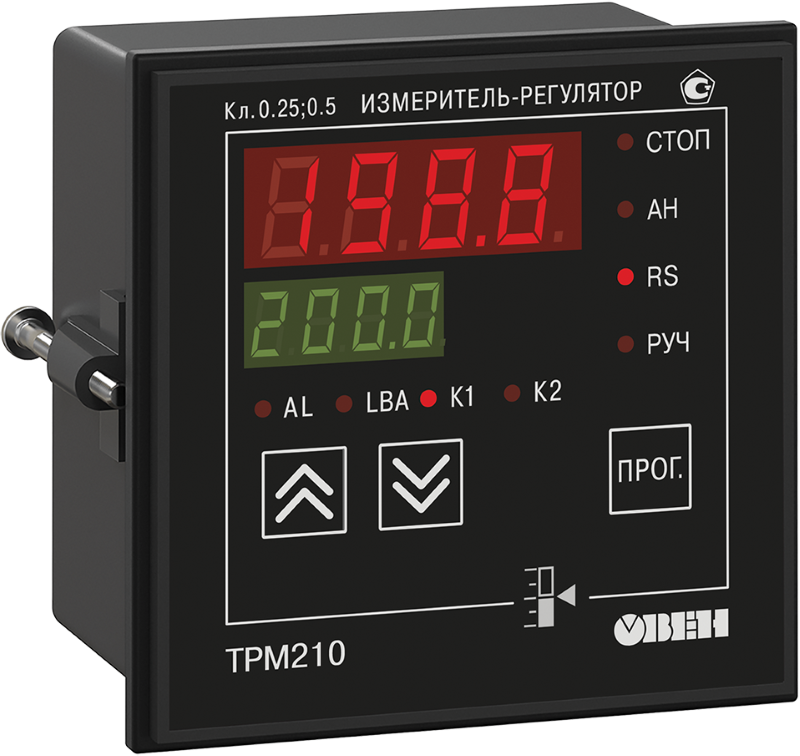

Измеритель ПИД-регулятор ОВЕН ТРМ210

Прибор для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Количество универсальных входов: 1
ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства
Сигнализация об аварийной ситуации
Два выхода в любых комбинациях
Интерфейс RS-485
Госреестр № 32478-06

В закладки

от 11 138 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

ОВЕН ТРМ210 — ПИД-регулятор температуры, давления и других физических величин, предназначенный для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Особенности:

Автонастройка ПИД-регулятора
Сигнализация об аварийной ситуации двух типов: о выходе регулируемой величины за заданные пределы и об обрыве в цепи регулирования
Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
Бесконтактное управление нагрузкой через внешнее твердотельное реле
Конфигурирование на ПК или с передней панели прибора
Уровни защиты параметров для разных групп специалистов

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, Ni100, Pt500, 500П, Cu50, 500М, Ni500, Cu1000, Pt1000, 1000П, Ni1000

Технические характеристики:

Параметры	Значение
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Количество универсальных входов	1
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала: — тока — напряжения	100 Ом ± 0,1 % (при подключении внешнего резистора) ≥100 кОм
Предел допустимой основной погрешности измерения входного параметра	±0,5% ±0,25% (при использовании термопреобразователя сопротивления)
Дополнительный вход	Сопротивление внешнего ключа в состоянии «замкнуто»: 0...1 кОм Сопротивление внешнего ключа в состоянии «разомкнуто»: > 100 кОм
Количество выходных устройств	2
Тип интерфейса	RS-485
Скорость передачи данных	2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
Условия эксплуатации: — температура окружающего воздуха — атмосферное давление — относительная влажность воздуха	+1…+50 °C 86...106,7 кПа 30...80%RH (при +35°C)
Габаритные размеры и степень защиты корпуса: — щитовой Щ1 — щитовой Щ2 — настенный Н — настенный (Н2)	96×96×70 мм, IP54 (со стороны передней панели) 48×96×100 мм, IP54 (со стороны передней панели) 130×105×65 мм, IP44 105×150×36 мм, IP20

Характеристики выходных устройств:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) При ~220 В, 50...60 Гц, cos φ > 0,4 или 30 В пост. тока
К	Транзисторная оптопара структуры n–p–n типа	200 мА при 50 В пост. тока
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
У	Цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

Габаритные размеры

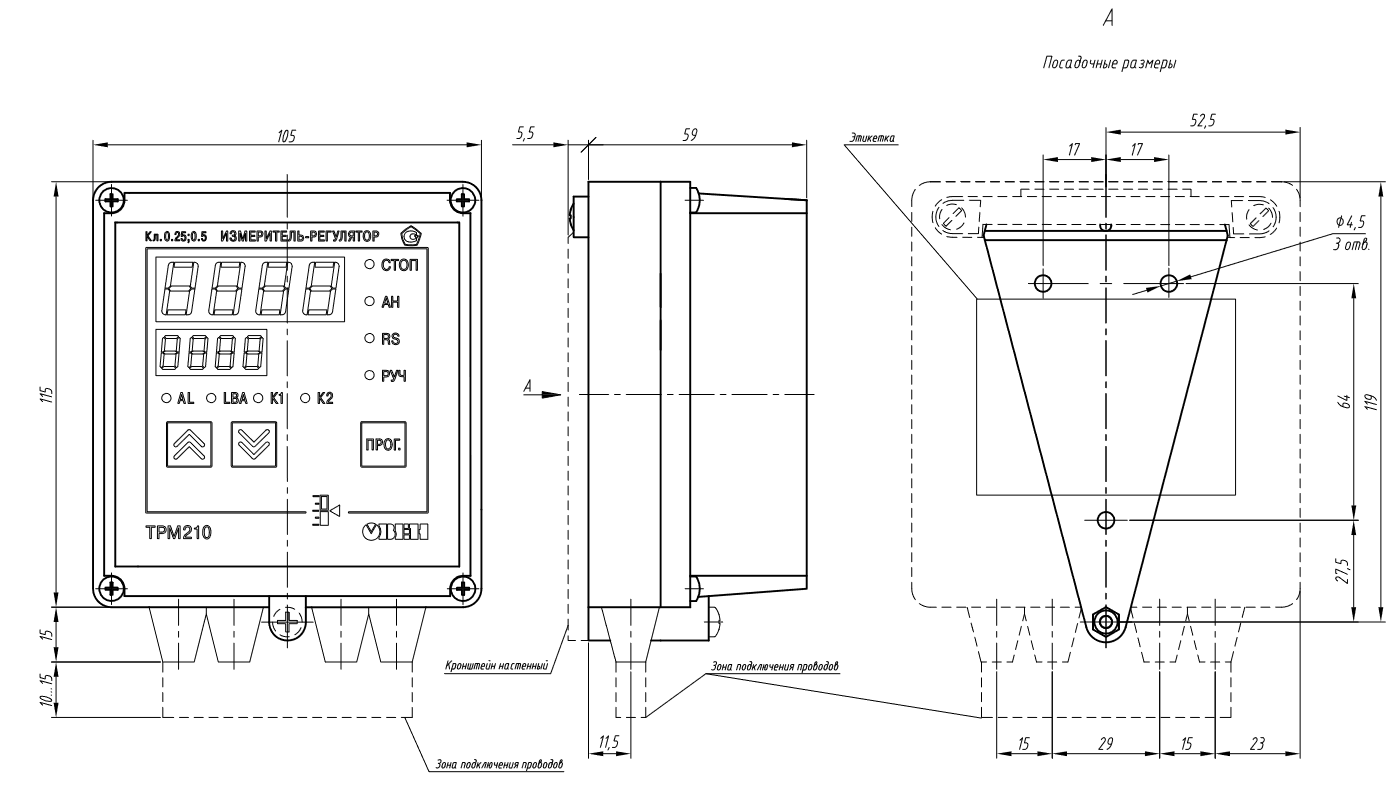

ТРМ210-Н

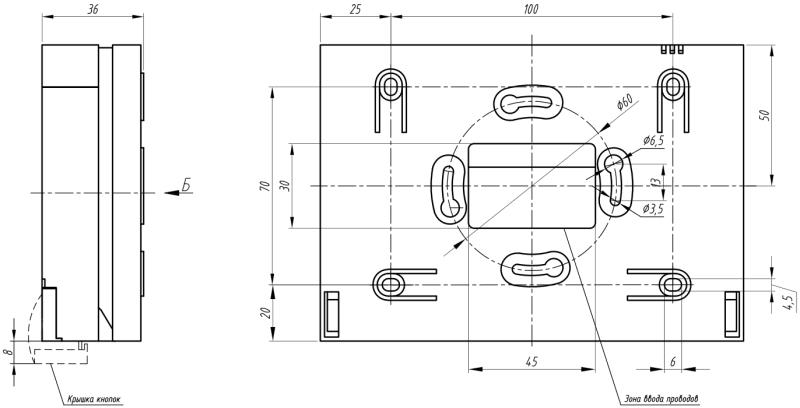

ТРМ210-Н2

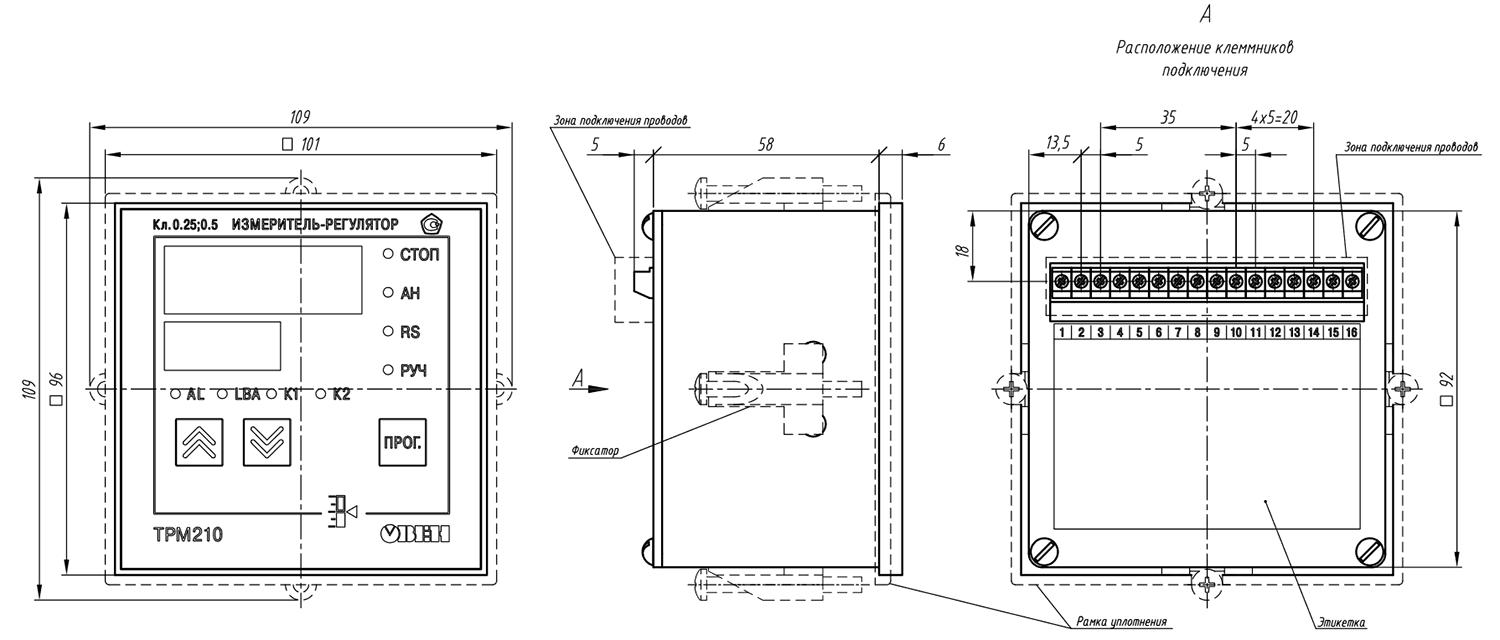

ТРМ210-Щ1

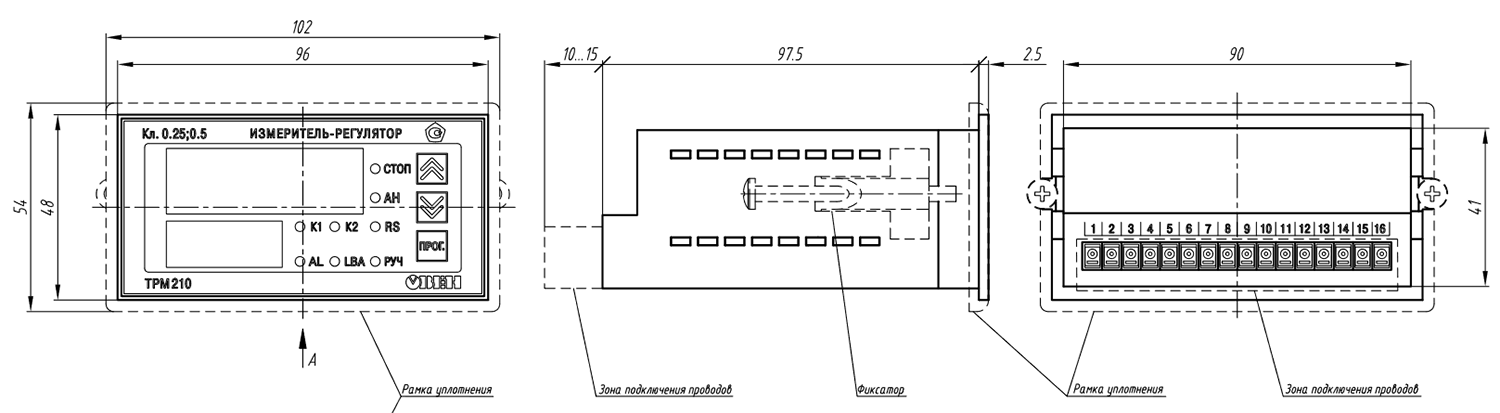

ТРМ210-Щ2

Версия: 2023-01-19-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Конфигуратор для ТРМ2хх	25.06.2011	1.88 Мб
Сертификат соответствия ТРМ210	25.06.2011	0.58 Мб
Разрешение ТРМ210	25.06.2011	0.48 Мб
Сертификат средств измерений ТРМ210 (Россия)	25.06.2011	0.25 Мб
Сертификат средств измерений ТРМ210 (Беларусь)	25.06.2011	0.38 Мб
Руководство по эксплуатации	27.04.2013	1.92 Мб

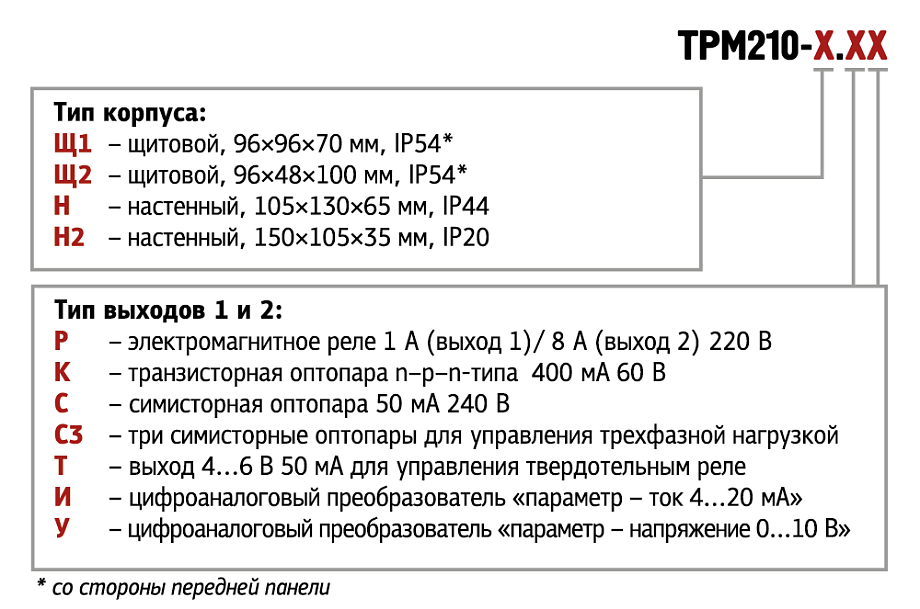

Артикул	Корпус	Выходы	Срок поставки	Стоимость
Н Н2 Щ1 Щ2	ИИ ИК ИР ИТ ИУ КИ КК КР КТ РИ РР РТ С3 СК СР СС СТ СУ ТИ ТК ТР ТС ТТ ТУ УИ УК УР УС УТ УУ

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость
F88784	ТРМ210-Щ2.РР	Щ2	РР	Со склада	11138 руб. – +

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость
F88747	ТРМ210-Н.ИИ	Н	ИИ	1...2 недели	13770 руб. – +
F88753	ТРМ210-Н.ИР	Н	ИР	1...2 недели	13770 руб. – +
F88757	ТРМ210-Н.ИТ	Н	ИТ	1...2 недели	13770 руб. – +
F88761	ТРМ210-Н.ИУ	Н	ИУ	1...2 недели	13770 руб. – +
F88764	ТРМ210-Н.КИ	Н	КИ	1...2 недели	13770 руб. – +
F88768	ТРМ210-Н.КК	Н	КК	1...2 недели	13770 руб. – +
F88772	ТРМ210-Н.КР	Н	КР	1...2 недели	13770 руб. – +
F88777	ТРМ210-Н.РИ	Н	РИ	1...2 недели	13770 руб. – +
F88781	ТРМ210-Н.РР	Н	РР	1...2 недели	11138 руб. – +
F88785	ТРМ210-Н.РТ	Н	РТ	1...2 недели	13770 руб. – +
F88788	ТРМ210-Н.С3	Н	С3	1...2 недели	13770 руб. – +
F88793	ТРМ210-Н.СР	Н	СР	1...2 недели	13770 руб. – +
F88797	ТРМ210-Н.СС	Н	СС	1...2 недели	13770 руб. – +
F88800	ТРМ210-Н.СТ	Н	СТ	1...2 недели	13770 руб. – +
F88805	ТРМ210-Н.ТИ	Н	ТИ	1...2 недели	13770 руб. – +
F88809	ТРМ210-Н.ТР	Н	ТР	1...2 недели	13770 руб. – +
F88813	ТРМ210-Н.ТС	Н	ТС	1...2 недели	13770 руб. – +
F88816	ТРМ210-Н.ТТ	Н	ТТ	1...2 недели	13770 руб. – +
F88822	ТРМ210-Н.УИ	Н	УИ	1...2 недели	13770 руб. – +
F88826	ТРМ210-Н.УР	Н	УР	1...2 недели	13770 руб. – +
F88832	ТРМ210-Н.УТ	Н	УТ	1...2 недели	13770 руб. – +
F88835	ТРМ210-Н.УУ	Н	УУ	1...2 недели	13770 руб. – +
F88748	ТРМ210-Н2.ИИ	Н2	ИИ	1...2 недели	15796 руб. – +
F88754	ТРМ210-Н2.ИР	Н2	ИР	1...2 недели	15796 руб. – +
F88758	ТРМ210-Н2.ИТ	Н2	ИТ	1...2 недели	15796 руб. – +
F88765	ТРМ210-Н2.КИ	Н2	КИ	1...2 недели	15796 руб. – +
F88769	ТРМ210-Н2.КК	Н2	КК	1...2 недели	15796 руб. – +
F88773	ТРМ210-Н2.КР	Н2	КР	1...2 недели	15796 руб. – +
F88778	ТРМ210-Н2.РИ	Н2	РИ	1...2 недели	15796 руб. – +
F88782	ТРМ210-Н2.РР	Н2	РР	1...2 недели	13770 руб. – +
F88794	ТРМ210-Н2.СР	Н2	СР	1...2 недели	15796 руб. – +
F88810	ТРМ210-Н2.ТР	Н2	ТР	1...2 недели	15796 руб. – +
F88817	ТРМ210-Н2.ТТ	Н2	ТТ	1...2 недели	15796 руб. – +
F88827	ТРМ210-Н2.УР	Н2	УР	1...2 недели	15796 руб. – +
F88749	ТРМ210-Щ1.ИИ	Щ1	ИИ	1...2 недели	13770 руб. – +
F88751	ТРМ210-Щ1.ИК	Щ1	ИК	1...2 недели	13770 руб. – +
F88755	ТРМ210-Щ1.ИР	Щ1	ИР	1...2 недели	13770 руб. – +
F88759	ТРМ210-Щ1.ИТ	Щ1	ИТ	1...2 недели	13770 руб. – +
F88762	ТРМ210-Щ1.ИУ	Щ1	ИУ	1...2 недели	13770 руб. – +
F88766	ТРМ210-Щ1.КИ	Щ1	КИ	1...2 недели	13770 руб. – +
F88770	ТРМ210-Щ1.КК	Щ1	КК	1...2 недели	13770 руб. – +
F88774	ТРМ210-Щ1.КР	Щ1	КР	1...2 недели	13770 руб. – +
F88776	ТРМ210-Щ1.КТ	Щ1	КТ	1...2 недели	13770 руб. – +
F88779	ТРМ210-Щ1.РИ	Щ1	РИ	1...2 недели	13770 руб. – +
F88783	ТРМ210-Щ1.РР	Щ1	РР	1...2 недели	11138 руб. – +
F88786	ТРМ210-Щ1.РТ	Щ1	РТ	1...2 недели	13770 руб. – +
F88789	ТРМ210-Щ1.С3	Щ1	С3	1...2 недели	13770 руб. – +
F88791	ТРМ210-Щ1.СК	Щ1	СК	1...2 недели	13770 руб. – +
F88795	ТРМ210-Щ1.СР	Щ1	СР	1...2 недели	13770 руб. – +
F88798	ТРМ210-Щ1.СС	Щ1	СС	1...2 недели	13770 руб. – +
F88801	ТРМ210-Щ1.СТ	Щ1	СТ	1...2 недели	13770 руб. – +
F88803	ТРМ210-Щ1.СУ	Щ1	СУ	1...2 недели	13770 руб. – +
F88806	ТРМ210-Щ1.ТИ	Щ1	ТИ	1...2 недели	13770 руб. – +
F88811	ТРМ210-Щ1.ТР	Щ1	ТР	1...2 недели	13770 руб. – +
F88814	ТРМ210-Щ1.ТС	Щ1	ТС	1...2 недели	13770 руб. – +
F88818	ТРМ210-Щ1.ТТ	Щ1	ТТ	1...2 недели	13770 руб. – +
F88820	ТРМ210-Щ1.ТУ	Щ1	ТУ	1...2 недели	13770 руб. – +
F88823	ТРМ210-Щ1.УИ	Щ1	УИ	1...2 недели	13770 руб. – +
F88828	ТРМ210-Щ1.УР	Щ1	УР	1...2 недели	13770 руб. – +
F88830	ТРМ210-Щ1.УС	Щ1	УС	1...2 недели	13770 руб. – +
F88833	ТРМ210-Щ1.УТ	Щ1	УТ	1...2 недели	13770 руб. – +
F88836	ТРМ210-Щ1.УУ	Щ1	УУ	1...2 недели	13770 руб. – +
F88750	ТРМ210-Щ2.ИИ	Щ2	ИИ	1...2 недели	13770 руб. – +
F88752	ТРМ210-Щ2.ИК	Щ2	ИК	1...2 недели	13770 руб. – +
F88756	ТРМ210-Щ2.ИР	Щ2	ИР	1...2 недели	13770 руб. – +
F88760	ТРМ210-Щ2.ИТ	Щ2	ИТ	1...2 недели	13770 руб. – +
F88763	ТРМ210-Щ2.ИУ	Щ2	ИУ	1...2 недели	13770 руб. – +
F88767	ТРМ210-Щ2.КИ	Щ2	КИ	1...2 недели	13770 руб. – +
F88771	ТРМ210-Щ2.КК	Щ2	КК	1...2 недели	13770 руб. – +
F88775	ТРМ210-Щ2.КР	Щ2	КР	1...2 недели	13770 руб. – +
F88780	ТРМ210-Щ2.РИ	Щ2	РИ	1...2 недели	13770 руб. – +
F88784	ТРМ210-Щ2.РР	Щ2	РР	Со склада	11138 руб. – +
F88787	ТРМ210-Щ2.РТ	Щ2	РТ	1...2 недели	13770 руб. – +
F88790	ТРМ210-Щ2.С3	Щ2	С3	1...2 недели	13770 руб. – +
F88792	ТРМ210-Щ2.СК	Щ2	СК	1...2 недели	13770 руб. – +
F88796	ТРМ210-Щ2.СР	Щ2	СР	1...2 недели	13770 руб. – +
F88799	ТРМ210-Щ2.СС	Щ2	СС	1...2 недели	13770 руб. – +
F88802	ТРМ210-Щ2.СТ	Щ2	СТ	1...2 недели	13770 руб. – +
F88804	ТРМ210-Щ2.СУ	Щ2	СУ	1...2 недели	13770 руб. – +
F88807	ТРМ210-Щ2.ТИ	Щ2	ТИ	1...2 недели	13770 руб. – +
F88808	ТРМ210-Щ2.ТК	Щ2	ТК	1...2 недели	13770 руб. – +
F88812	ТРМ210-Щ2.ТР	Щ2	ТР	1...2 недели	13770 руб. – +
F88815	ТРМ210-Щ2.ТС	Щ2	ТС	1...2 недели	13770 руб. – +
F88819	ТРМ210-Щ2.ТТ	Щ2	ТТ	1...2 недели	13770 руб. – +
F88821	ТРМ210-Щ2.ТУ	Щ2	ТУ	1...2 недели	13770 руб. – +
F88824	ТРМ210-Щ2.УИ	Щ2	УИ	1...2 недели	13770 руб. – +
F88825	ТРМ210-Щ2.УК	Щ2	УК	1...2 недели	13770 руб. – +
F88829	ТРМ210-Щ2.УР	Щ2	УР	1...2 недели	13770 руб. – +
F88831	ТРМ210-Щ2.УС	Щ2	УС	1...2 недели	13770 руб. – +
F88834	ТРМ210-Щ2.УТ	Щ2	УТ	1...2 недели	13770 руб. – +
F88837	ТРМ210-Щ2.УУ	Щ2	УУ	1...2 недели	13770 руб. – +
