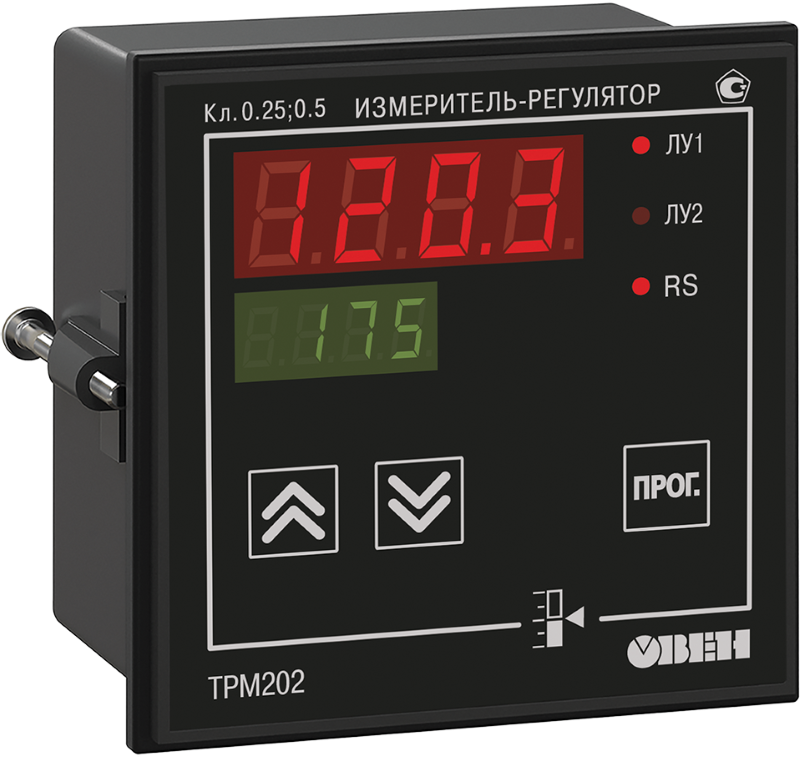

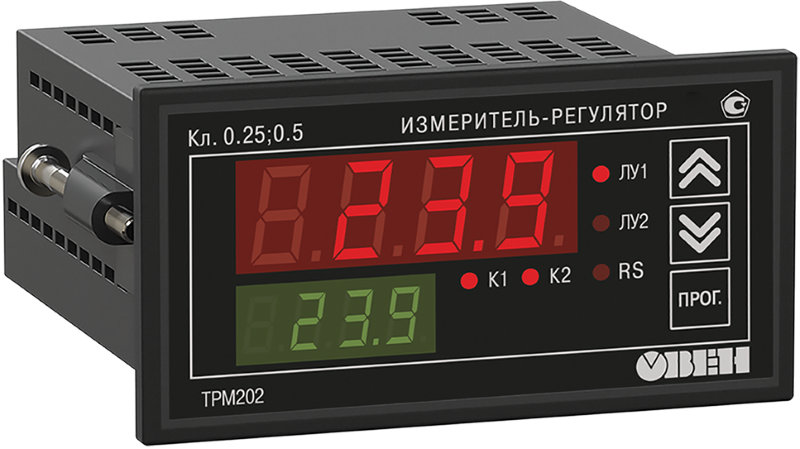

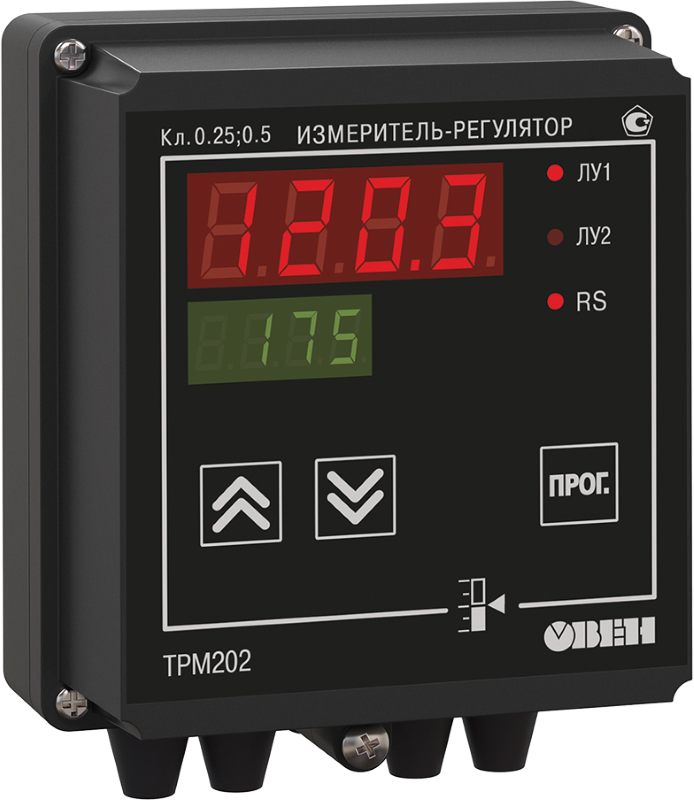

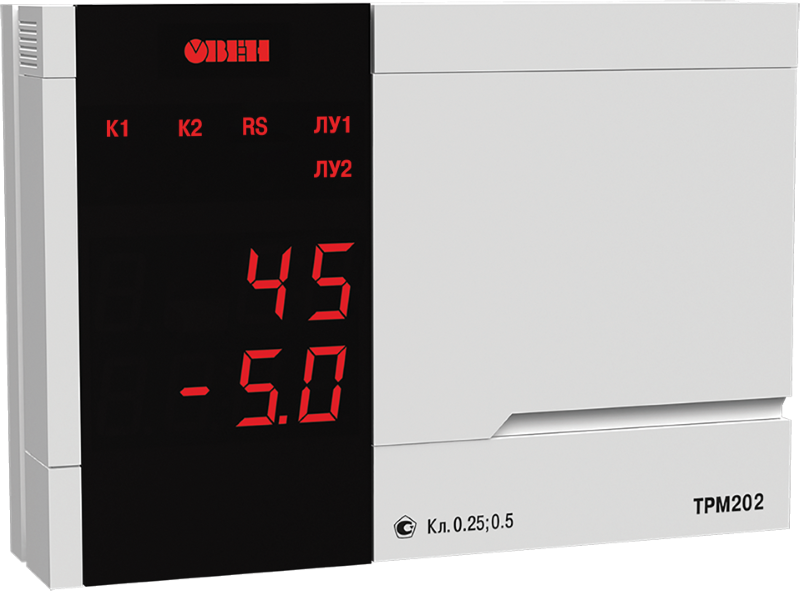

Измеритель-регулятор ОВЕН ТРМ202

Прибор для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Количество универсальных входов: 2
Время опроса одного входа: ≤ 1 с
Погрешность: ±0,25%
Интерфейс: RS-485
Универсальные входы прибора поддерживают все наиболее распространенные типы датчиков
Монтаж: на стену, в щит
Госреестр № 32478-06

В закладки

от 11 442 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Измеритель-регулятор двухканальный с RS-485 ТРМ202 применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Особенности:

Двухпозиционное или аналоговое П-регулирование входной величины
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
Конфигурирование на ПК или с лицевой панели прибора
Быстрый доступ к изменению уставки с лицевой панели прибора
Уровни защиты настроек прибора для разных групп специалистов

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	2
Время опроса входа	1 с
Предел допустимой основной погрешности - при использовании термопреобразователя сопротивления - для остальных видов сигналов	±0,5% ±0,25%
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Входное сопротивление при подключении источника сигнала - тока - напряжения	100 Ом ± 0,1% (при подключении внешнего резистора) ≥ 100 кОм
Количество выходных устройств	1
Тип интерфейса	RS-485
Скорость передачи данных	2,4 кбит/с; 4,8 кбит/с; 9,6 кбит/с; 14,4 кбит/с; 19,6 кбит/с; 28,8 кбит/с; 38,4 кбит/с; 57,6 кбит/с; 115,2 кбит/с
Тип кабеля	Экранированная витая пара
Условия эксплуатации - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха	+1…+50°C 86...106,7 кПа 30...80%RH (при +35°C)
Защита - щитовые (Щ1, Щ2) - настенный (Н) - настенный (Н2)	IP54 (со стороны передней панели) IP44 IP20
Габаритные размеры - щитовой (Щ1) - щитовой (Щ2) - настенный (Н) - настенный (Н2)	96×96×65 мм 48×96×100 мм 130×105×60 мм 105×150×35 мм

Характеристики выходных устройств:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	8 А при ~220 В, cos φ > 0,4
К	Транзисторная оптопара структуры n–p–n типа	400 мА при =60 В
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и t_имп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания =10...30 В
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

Габаритные размеры

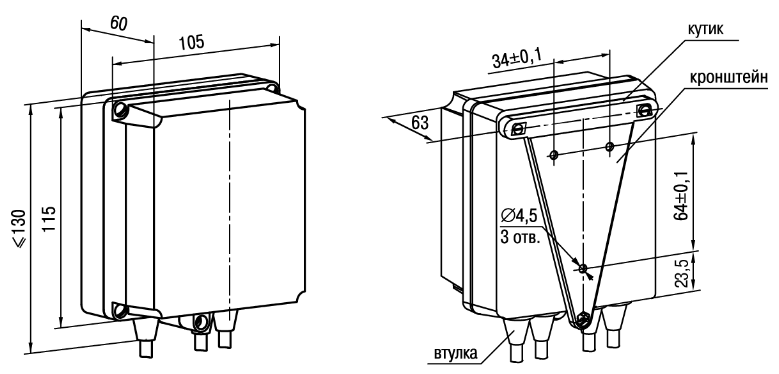

ТРМ202-Н

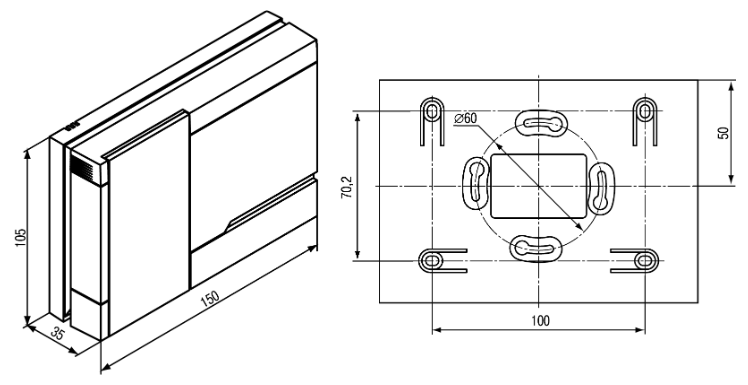

ТРМ202-Н2

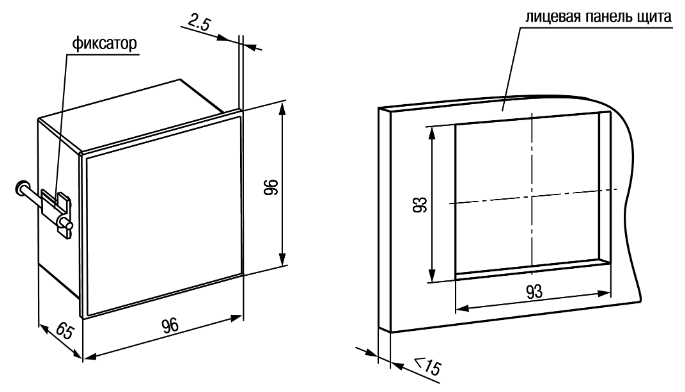

ТРМ202-Щ1

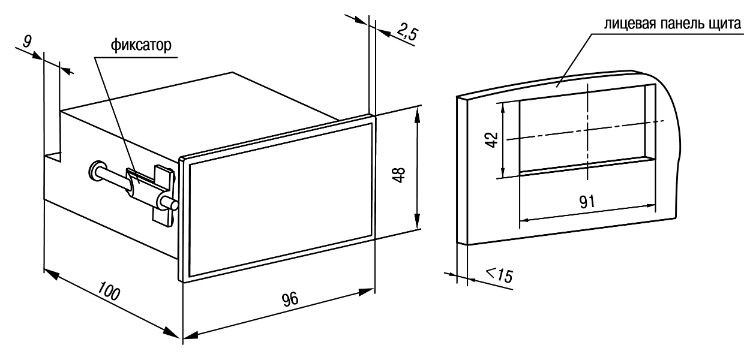

ТРМ202-Щ2

Версия: 2023-01-19-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.33 Мб
Сертификат соответствия для ТРМ202	25.07.2011	0.58 Мб
Разрешение ТРМ202	15.09.2011	0.48 Мб
Сертификат средств измерений ТРМ202	25.07.2011	0.25 Мб
Сертификат средств измерений ТРМ202 (Беларусь)	25.07.2011	0.38 Мб

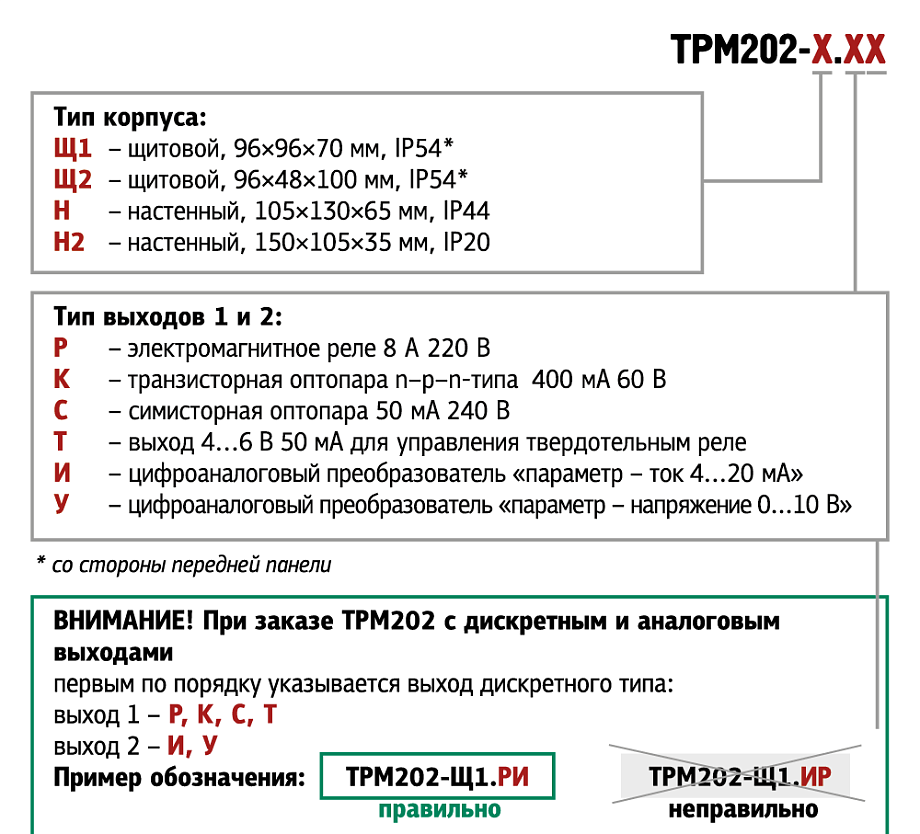

Артикул	Корпус	Выходы	Срок поставки	Стоимость
Н Н2 Щ1 Щ2	ИИ ИУ КИ КК КР КС КУ РИ РР РС РТ РУ СИ СС СТ СУ ТИ ТР ТТ ТУ УИ УК УР УТ УУ

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость
G13026	ТРМ202-Н.ИИ	Н	ИИ	1...2 недели	14075 руб. – +
G13027	ТРМ202-Н2.ИИ	Н2	ИИ	1...2 недели	15390 руб. – +
G13028	ТРМ202-Щ1.ИИ	Щ1	ИИ	1...2 недели	14075 руб. – +
G13029	ТРМ202-Щ2.ИИ	Щ2	ИИ	1...2 недели	14075 руб. – +
G13030	ТРМ202-Н.ИУ	Н	ИУ	1...2 недели	14075 руб. – +
G13031	ТРМ202-Щ2.ИУ	Щ2	ИУ	1...2 недели	14075 руб. – +
G13032	ТРМ202-Н.КИ	Н	КИ	1...2 недели	14075 руб. – +
G13033	ТРМ202-Щ1.КИ	Щ1	КИ	1...2 недели	14075 руб. – +
G13034	ТРМ202-Щ2.КИ	Щ2	КИ	1...2 недели	14075 руб. – +
G13035	ТРМ202-Н.КК	Н	КК	1...2 недели	14075 руб. – +
G13036	ТРМ202-Щ1.КК	Щ1	КК	1...2 недели	14075 руб. – +
G13037	ТРМ202-Щ2.КК	Щ2	КК	1...2 недели	14075 руб. – +
G13038	ТРМ202-Н.КР	Н	КР	1...2 недели	14075 руб. – +
G13039	ТРМ202-Щ1.КР	Щ1	КР	1...2 недели	14075 руб. – +
G13040	ТРМ202-Щ2.КР	Щ2	КР	1...2 недели	14075 руб. – +
G13041	ТРМ202-Щ2.КС	Щ2	КС	1...2 недели	14075 руб. – +
G13042	ТРМ202-Щ1.КУ	Щ1	КУ	1...2 недели	14075 руб. – +
G13043	ТРМ202-Н.РИ	Н	РИ	1...2 недели	14075 руб. – +
G13044	ТРМ202-Н2.РИ	Н2	РИ	1...2 недели	15390 руб. – +
G13045	ТРМ202-Щ1.РИ	Щ1	РИ	1...2 недели	14075 руб. – +
G13046	ТРМ202-Щ2.РИ	Щ2	РИ	1...2 недели	14075 руб. – +
G13047	ТРМ202-Н.РР	Н	РР	1...2 недели	11442 руб. – +
G13048	ТРМ202-Н2.РР	Н2	РР	1...2 недели	12556 руб. – +
G13049	ТРМ202-Щ1.РР	Щ1	РР	1...2 недели	11442 руб. – +
G13050	ТРМ202-Щ2.РР	Щ2	РР	1...2 недели	11442 руб. – +
G13051	ТРМ202-Н.РС	Н	РС	1...2 недели	14075 руб. – +
G13052	ТРМ202-Щ1.РС	Щ1	РС	1...2 недели	14075 руб. – +
G13053	ТРМ202-Щ2.РС	Щ2	РС	1...2 недели	14075 руб. – +
G13054	ТРМ202-Н.РТ	Н	РТ	1...2 недели	14075 руб. – +
G13055	ТРМ202-Щ1.РТ	Щ1	РТ	1...2 недели	14075 руб. – +
G13056	ТРМ202-Щ2.РТ	Щ2	РТ	1...2 недели	14075 руб. – +
G13057	ТРМ202-Н.РУ	Н	РУ	1...2 недели	14075 руб. – +
G13058	ТРМ202-Н2.РУ	Н2	РУ	1...2 недели	15390 руб. – +
G13059	ТРМ202-Щ1.РУ	Щ1	РУ	1...2 недели	14075 руб. – +
G13060	ТРМ202-Щ2.РУ	Щ2	РУ	1...2 недели	14075 руб. – +
G13061	ТРМ202-Н.СИ	Н	СИ	1...2 недели	14075 руб. – +
G13062	ТРМ202-Щ1.СИ	Щ1	СИ	1...2 недели	14075 руб. – +
G13063	ТРМ202-Щ2.СИ	Щ2	СИ	1...2 недели	14075 руб. – +
G13064	ТРМ202-Н.СС	Н	СС	1...2 недели	14075 руб. – +
G13065	ТРМ202-Щ1.СС	Щ1	СС	1...2 недели	14075 руб. – +
G13066	ТРМ202-Щ2.СС	Щ2	СС	1...2 недели	14075 руб. – +
G13067	ТРМ202-Н.СТ	Н	СТ	1...2 недели	14075 руб. – +
G13068	ТРМ202-Щ1.СТ	Щ1	СТ	1...2 недели	14075 руб. – +
G13069	ТРМ202-Щ1.СУ	Щ1	СУ	1...2 недели	14075 руб. – +
G13070	ТРМ202-Н.ТИ	Н	ТИ	1...2 недели	14075 руб. – +
G13071	ТРМ202-Н2.ТИ	Н2	ТИ	1...2 недели	15390 руб. – +
G13072	ТРМ202-Щ1.ТИ	Щ1	ТИ	1...2 недели	14075 руб. – +
G13073	ТРМ202-Щ2.ТИ	Щ2	ТИ	1...2 недели	14075 руб. – +
G13074	ТРМ202-Н.ТР	Н	ТР	1...2 недели	14075 руб. – +
G13075	ТРМ202-Щ1.ТР	Щ1	ТР	1...2 недели	14075 руб. – +
G13076	ТРМ202-Щ2.ТР	Щ2	ТР	1...2 недели	14075 руб. – +
G13077	ТРМ202-Н.ТТ	Н	ТТ	1...2 недели	14075 руб. – +
G13078	ТРМ202-Н2.ТТ	Н2	ТТ	1...2 недели	15390 руб. – +
G13079	ТРМ202-Щ1.ТТ	Щ1	ТТ	1...2 недели	14075 руб. – +
G13080	ТРМ202-Щ2.ТТ	Щ2	ТТ	1...2 недели	14075 руб. – +
G13081	ТРМ202-Н2.ТУ	Н2	ТУ	1...2 недели	15390 руб. – +
G13082	ТРМ202-Щ1.ТУ	Щ1	ТУ	1...2 недели	14075 руб. – +
G13083	ТРМ202-Н2.УИ	Н2	УИ	1...2 недели	15390 руб. – +
G13084	ТРМ202-Щ1.УИ	Щ1	УИ	1...2 недели	14075 руб. – +
G13085	ТРМ202-Щ2.УИ	Щ2	УИ	1...2 недели	14075 руб. – +
G13086	ТРМ202-Щ2.УК	Щ2	УК	1...2 недели	14075 руб. – +
G13087	ТРМ202-Н.УР	Н	УР	1...2 недели	14075 руб. – +
G13088	ТРМ202-Щ1.УР	Щ1	УР	1...2 недели	14075 руб. – +
G13089	ТРМ202-Щ2.УТ	Щ2	УТ	1...2 недели	14075 руб. – +
G13090	ТРМ202-Н.УУ	Н	УУ	1...2 недели	14075 руб. – +
G13091	ТРМ202-Н2.УУ	Н2	УУ	1...2 недели	15390 руб. – +
G13092	ТРМ202-Щ1.УУ	Щ1	УУ	1...2 недели	14075 руб. – +
G13093	ТРМ202-Щ2.УУ	Щ2	УУ	1...2 недели	14075 руб. – +

Отзывы на этот товар пока отсутствуют.
