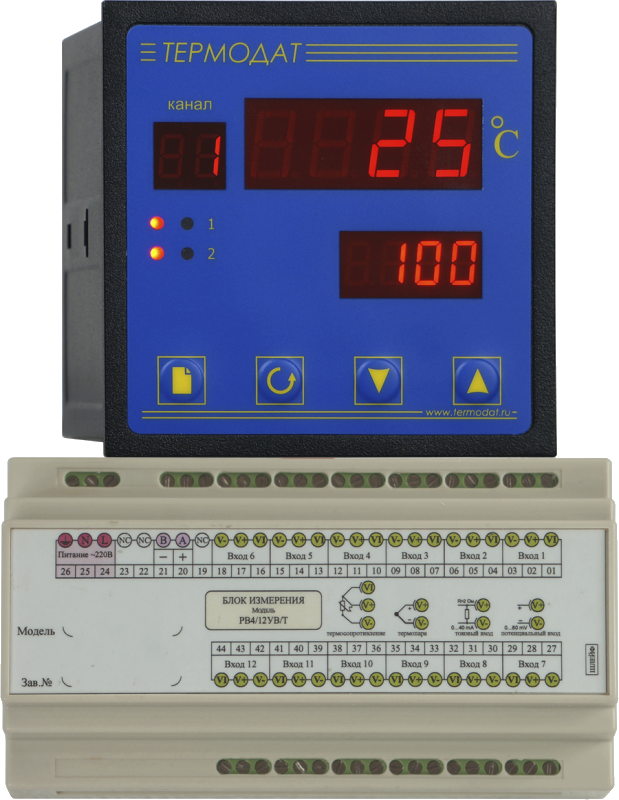

Термодат-22М5 - Измеритель температуры, аварийный сигнализатор и позиционный регулятор со светодиодными индикаторами по 8, 12 или 24 каналам одновременно. Прибор имеет от 8 до 24 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение +1°С или +0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
Особенности:
- 8 - 24 канала
- 2 блока
- Яркие светодиодные индикаторы
- Входы универсальные или для термопар
- 2 аварийных реле на основном блоке
- Энергонезависимая память 4 Мбайта (дополнительная опция)
- Гарантия 3 года
Предназначен для:
- Измерения температуры
- Позиционного регулирования температуры
- Аварийной сигнализации
Технические характеристики:
Параметр | Значение |
Входы
| 8, 12 или 24 универсальных |
Выходы
| 8, 12, 16 или 24 реле ~7 А, 250 В
|
Закон регулирования
| Двухпозиционный
|
Диапазон температур измерения | −270...+1372°С (зависит от типа датчика) |
Напряжение питания
| Номинальное ~220 В, допустимое ~160…250 В
|
Потребляемая мощность
| ≤ 20 Вт
|
Корпус
| Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку
|
Дисплей
| Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации |
Условия эксплуатации |
+5...+45ºС
5...90%RH
|
Монтаж | В щит или на DIN-рейку |
Габаритные размеры
| 96×96×95 мм (основной блок)
93×107×59 мм (периферийный блок)
|
Вес
| ≤ 2,5 кг
|
Габаритные размеры |
|
Основной блок
|
|
Периферийный блок
|
Версия: 2019-02-20-КВА
