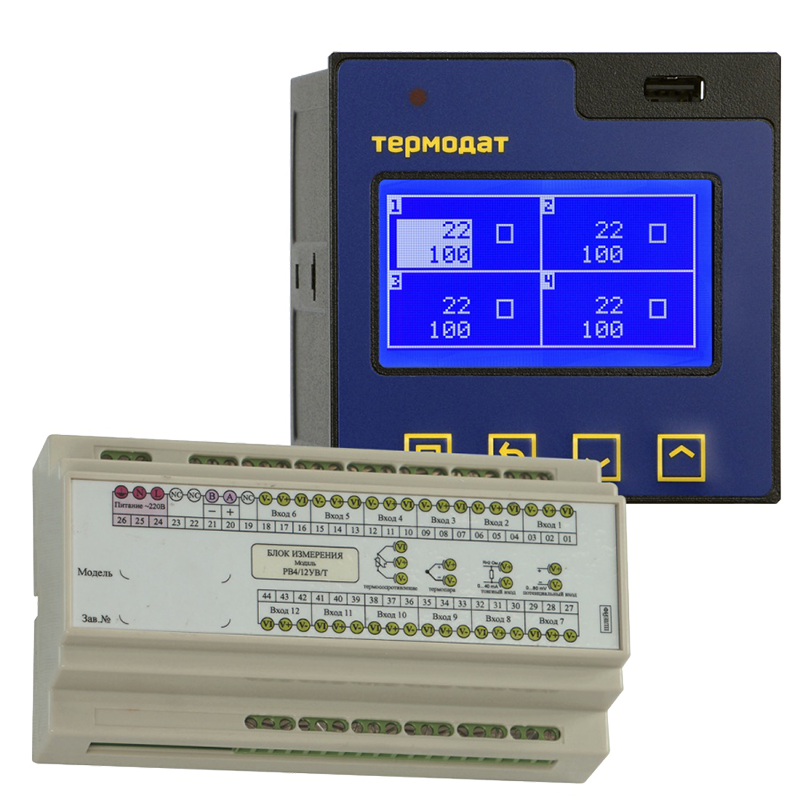

Многоканальный регулятор температуры Термодат-25Е6

Термодат-25Е6 - многоканальный регулятор температуры по программе и электронный самописец с графическим 3,5" дисплеем и с USB-разъемом для считывания архива. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение +1°С или +0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана

Особенности:

ПИД-регулятор температуры
Управление по программе
Электронный самописец
USB-разъем
График температуры отображается на дисплее
8 или 12 входных каналов (универсальные входы)
8 или 12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
8 или 12 аварийных реле
2 дополнительных аварийных реле на основном блоке
2 блока
Энергонезависимая память 2 Мб
Интерфейс для связи с компьютером RS485
Гарантия 5 лет

Предназначен для:

Измерения температуры
ПИД-регулирования температуры
Аварийной сигнализации

Технические характеристики:

Параметр		Значение
Измерительные универсальные входы
Общие характеристики	Количество	8 (12)
	Полный диапазон измерения	−270...+2500ºС (зависит от типа датчика)
	Время цикла измерения	Для термопар	Для термометров сопротивления
	Время цикла измерения	1,6 сек	3,1 сек
	Класс точности	0,25
	Разрешение	+1°C или +0,1°C (выбирается пользователем)
Подключение термопар	Типы термопар	ТХА (К), ТХК (L), ТЖК (J), ТМК (Т), ТНН (N), ТПП (S), ТПП (R),ТХКн(Е),ТПР (В), ТВР (А-1, А-2, А-3)
Подключение термопар	Компенсация температуры холодного спая	Автоматическая компенсация или ручная установка температуры компенсации в диапазоне от −10...+100°C или отключена
Подключение термометров сопротивления	Типы термометров сопротивления	Pt (α=0,00385°С⁻¹), М (α=0,00428°С⁻¹), Н (α=0,00617°С⁻¹), Cu (W100=1,4260), П (α=0,00391°С⁻¹)
	Сопротивление при 0ºС	100 Ом или другое в диапазоне 10...150 Ом
	Компенсация сопротивления подводящих проводов	Автоматическая компенсация по трёхпроводной схеме (сопротивление каждого провода - не более 20 Ом)
	Измерительный ток	0,25 мА
Подключение других датчиков	Измерение напряжения	−10...80 мВ
	Измерение тока	0...40 мА (с внешним шунтом 2 Ом)
	Измерение сопротивления	10...300 Ом
	Пирометры	РК15, РС20
Дискретный вход
Назначение	Включение и выключение регулирования
Применение	Подключение кнопки или тумблера
Выходы на периферийном блоке
Релейные	Количество	8 или 16 (12 или 24) на блоке выходов (зависит от модели)
	Максимальный коммутируемый ток (на активной нагрузке)	~10 А, 230 В
	Применение	Управление нагрузкой до 10 А, включение пускателя, промежуточного реле и др.
	Метод управления мощностью	При ПИД регулировании: - Широтно-импульсный (ШИМ) При двухпозиционном регулировании -вкл./выкл.
	Назначение	Управление нагревателем, управление охладителем
Симисторные	Количество	8 (12) на блоке выходов (зависит от модели)
	Максимальная нагрузка	~1 А, 230 В
	Метод управления мощностью	- метод равномерно распределённых сетевых периодов (РСП) - широтно-импульсный метод (ШИМ)
	Назначение	Управление нагревателем или охладителем
	Применение	Непосредственное управление нагрузкой до 1 А, включение пускателя, управление внешним реле
	Особенности	Наличие детектора «0», коммутация происходит при переходе через «0»
Транзисторные	Количество	8 (12) на блоке выходов (зависит от модели)
	Максимальная нагрузка	12...20 В, ток до 30 мА
	Метод управления мощностью	- метод равномерно распределённых сетевых периодов (РСП) - широтно-импульсный метод (ШИМ)
	Назначение	Управление нагревателем или охладителем
	Применение	Подключение силовых блоков типа СБ, МБТ
Аналоговые (опция)	Количество	12
	Выходной сигнал	0...5 мА, 0...20 мА, 4...20 мА
	Назначение	Ток пропорционален выводимой мощности (режим управления) Ток пропорционален измеренной температуре (режим трансляции)
Выходы на основном блоке
Реле	Количество	2 (4) реле на основном блоке (зависит от модели)
	Максимальный коммутируемый ток (на активной нагрузке)	~10 А, 230 В
	Назначение	Аварийная сигнализация о: - перегреве выше заданной аварийной температуры - снижении температуры ниже заданного значения - перегреве выше уставки регулирование на заданное значение - снижении температуры ниже уставки регулирования на заданное значение - выходе температуры из заданной около уставки регулирования допустимой зоны - об обрыве датчика
Регулирование температуры
Законы регулирования	- ПИДзакон - Двухпозиционный закон (вкл./выкл., on/off) - Трехпозиционный закон для управления задвижкой с электроприводом
Особенности	- Регулирование по заданной программе или по уставке - Функция автонастройки ПИД коэффициентов - Возможность ограничения максимальной и минимальной мощности - Режим управления мощностью вручную
Применение	Управление нагревателем или охладителем или одновременно нагревателем и охладителем
Типы шагов программы	- Нагрев с заданной скоростью до заданной температуры - Охлаждение с заданной скоростью до заданной температуры - Выдержка заданной температуры в течение заданного времени - Стоп (выключение регулирования) - Переход на другую программу - Поддержание постоянной мощности
Аварийная сигнализация
Режимы работы	- Превышение заданной температуры - Снижение температуры ниже заданной - Перегрев выше уставки регулирования на заданную величину - Снижение температуры ниже уставки на заданную величину - Выход из зоны около уставки регулирования
Функции	- Функция блокировки сигнализации при включении прибора - Функция подавления «дребезга» сигнализации, фильтр до четырёх минут - Функция оповещения о завершении программы, шага программы
Сервисные функции
Контроль обрыва термопары или термометра сопротивления и короткого замыкания термометра сопротивления
Ограничение уровня доступа к параметрам настройки
Ручное управление выводимой мощности
Возможность подключения к локальной сети, порт Ethernet (опция)
Цифровая фильтрация сигнала
Возможность введения поправки к измеренной температуре
Функции регулирования
Регулирование по программе	Количество программ	До 80 программ
	Количество шагов	До 10 шагов в одной программе
	Типы шагов	- нагрев/охлаждение - выдержка в течение заданного времени - переход на другую программу - стоп (остановка регулирования)
Архив и компьютерный интерфейс
Архив	Архивная память	8 Гб
Архив	Просмотр архива	На дисплее прибора в виде графика или на компьютере
Интерфейс	Тип интерфейса	RS485
	Скорость обмена	9600...115200 бит/сек
	Особенности	Гальванически изолированный
	Протокол	Modbus ASCII, Modbus RTU, «Термодат»
USB-порт	Применение	Подключение USB-Flash носителя для скачивания архива
	Ток потребления USB-flash носителя	≤50 мA
	Максимальный объем USB-flash носителя	32 Гб
	Файловая система USB-flash носителя	FAT32
	Наличие предохранителя	Нет
Питание
Номинальное напряжение питания	~230 В, 50 Гц
Длительное отклонение напряжение питания	187...253 В
Потребляемая мощность	≤10 Вт
Общая информация
Индикаторы	Графический жидкокристаллический экран с разрешением 128х64
Технические условия	ТУ 4218-004-12023213-2013
Сертификация	Приборы «Термодат» внесены в Государственный реестр средств измерений Российской Федерации
Метрология	Поверка приборов «Термодат» должна осуществляться в соответствии с действующей методикой поверки Межповерочный интервал 2 года
Условия эксплуатации	Рабочий диапазон −10...+45°C, влажность 0...80%, без конденсации влаги

Модели:

Модель	Количество реле	Интерфейс	Размер архива	USB-порт	Порт Ethernet*	Защита*	Входы	Выходы
25Е6/2(4)Р/485/8Gb/F/(Eth) (IP67)-PB/8УВ/8Р(Т, С)/(8Р)	2(4)** реле на основном блоке	RS485	8 Гб	Есть	Есть	IP67	8 универсальных входов	8 релейных выхода, (транзисторные выходы, симисторные выходы), (8 реле)
25Е6/2(4)Р/485/8Gb/F/(Eth) (IP67)-PB/12УВ/12Р(Т,С)/(12Р)-(PB/12А)	2(4)** реле на основном блоке	RS485	8 Гб	Есть	Есть	IP67	12 универсальных входов	12 релейных выхода, (транзисторные выходы, симисторные выходы), (12 реле), (12 аналоговых выходов)**

* – наличие функции зависит от модели

** – наличие функций, указанных в скобках, зависит от модели

Версия: 2020-12-09-ШАР
