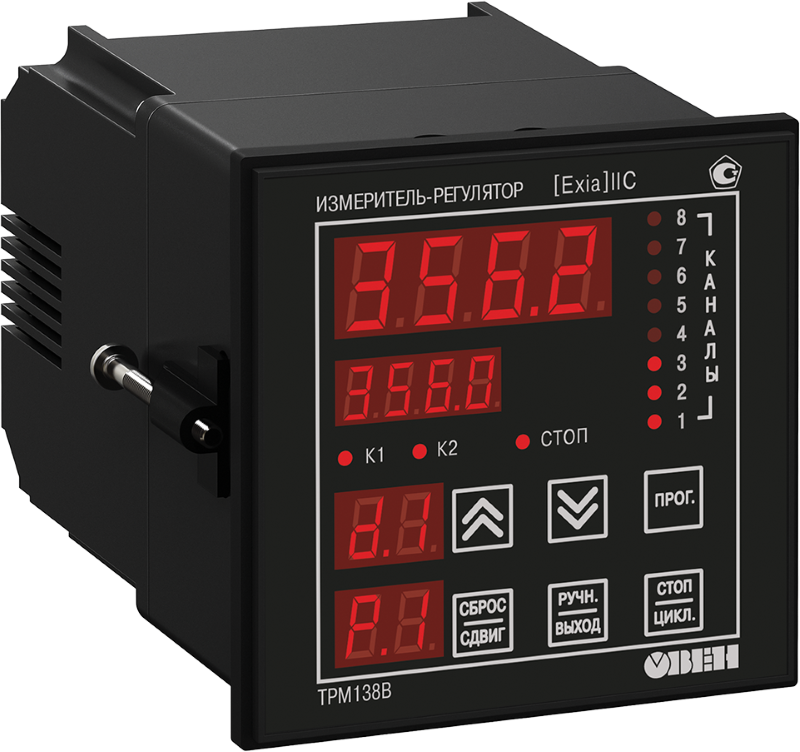

8-канальный измеритель-регулятор со встроенным барьером искрозащиты ОВЕН ТРМ138В

Прибор для измерения, регистрации и регулирования температуры либо другого физического параметра, одновременного управления несколькими (до 8) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ

Количество универсальных входов: 8
Время опроса одного входа: ≤ 1 с
Погрешность: ±0,5%
Интерфейс: RS-485
Универсальные входы прибора поддерживают все наиболее распространенные типы датчиков
Монтаж: в щит
Защита: IP54
Встроенный барьер искрозащиты
Госреестр № 40036-08

В закладки

от 36 000 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Измеритель-регулятор ТРМ138В предназначен для измерения, регистрации и регулирования температуры либо другого физического параметра, одновременного управления несколькими (до 8) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ

Особенности:

Подключение от 1 до 8 измерительных датчиков разного типа в любых комбинациях
Вычисление средних значений и разности измеряемых величин
Установка от 1 до 8 выходных устройств в любых комбинациях
Конфигурирование функциональной схемы и установка рабочих параметров со встроенной клавиатуры
Задание стандартной конфигурации прибора с помощью одного параметра
Возможность задания пользователем новой конфигурации и сохранения ее в памяти прибора с помощью программного обеспечения ОВЕН

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), ТВР(А-1)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметры	Значение
Количество входов для подключения датчиков	1...8
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)	±0,5%
Время опроса одного входа	≤ 1 с
Напряжение питания активных датчиков	=20...28 В
Максимально допустимый ток	150 мА
Количество выходных устройств	8
Напряжение питания	~90...245 В
Тип кабеля	Экранированная витая пара
Тип корпуса	Щитовой Щ4, Щ7
Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха	+1...+50°C 86...106,7 кПа ≤ 80%RH при +25°С и ниже без конденсации влаги
Степень защиты корпуса со стороны передней панели	IP54
Габаритные размеры - щитовой Щ4 - щитовой Щ7	96×96×145 мм 144×169×50,5 мм

Характеристики выходных устройств:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	8 А при ~220 В, cos φ > 0,4
К	Транзисторная оптопара структуры n–p–n типа	400 мА при 60 В пост. тока
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и t_имп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

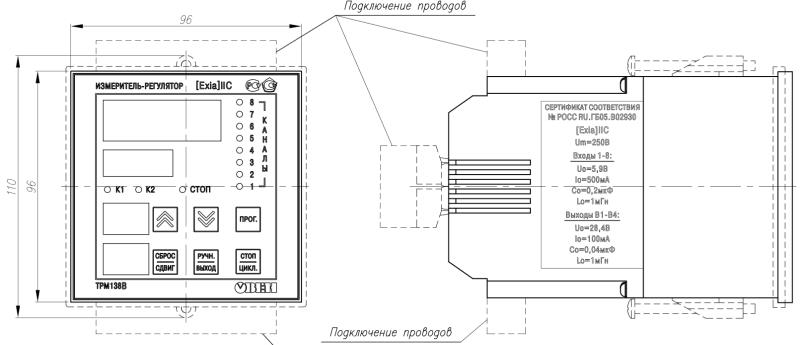

Габаритные размеры

Версия: 2020-10-29-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.10.2013	1.05 Мб

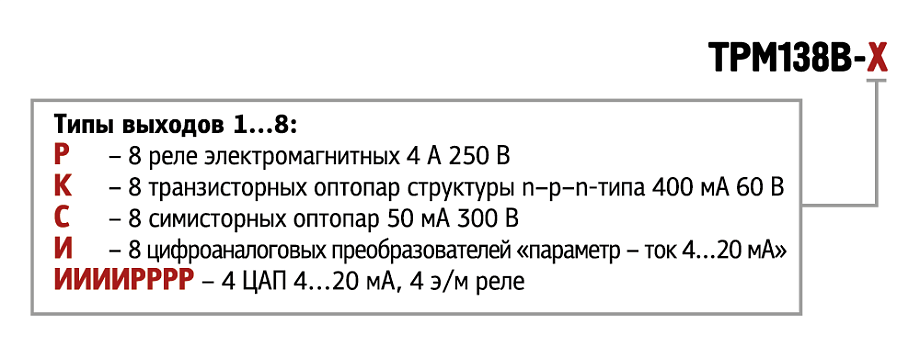

Артикул	Выход	Срок поставки	Стоимость
Р ИРРРРРРР ИИИИИИРР К ИИРРРРРР ССССРРРР ССССКККК С ИИИИРРРР ИИИИИИИР И ИИИРРРРР

Артикул	Модель	Выход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Выход	Срок поставки	Стоимость
F89984	ТРМ138В-Р	Р	2...4 недели	36000 руб. – +
F89985	ТРМ138В-ИРРРРРРР	ИРРРРРРР	2...4 недели	39600 руб. – +
F89986	ТРМ138В-ИИИИИИРР	ИИИИИИРР	2...4 недели	39600 руб. – +
F89987	ТРМ138В-К	К	2...4 недели	36000 руб. – +
F89988	ТРМ138В-ИИРРРРРР	ИИРРРРРР	2...4 недели	39600 руб. – +
F89989	ТРМ138В-ССССРРРР	ССССРРРР	2...4 недели	39600 руб. – +
F89990	ТРМ138В-ССССКККК	ССССКККК	2...4 недели	39600 руб. – +
F89991	ТРМ138В-С	С	2...4 недели	36000 руб. – +
F89992	ТРМ138В-ИИИИРРРР	ИИИИРРРР	2...4 недели	39600 руб. – +
F89993	ТРМ138В-ИИИИИИИР	ИИИИИИИР	2...4 недели	39600 руб. – +
F89994	ТРМ138В-И	И	2...4 недели	39600 руб. – +
F89995	ТРМ138В-ИИИРРРРР	ИИИРРРРР	2...4 недели	39600 руб. – +
