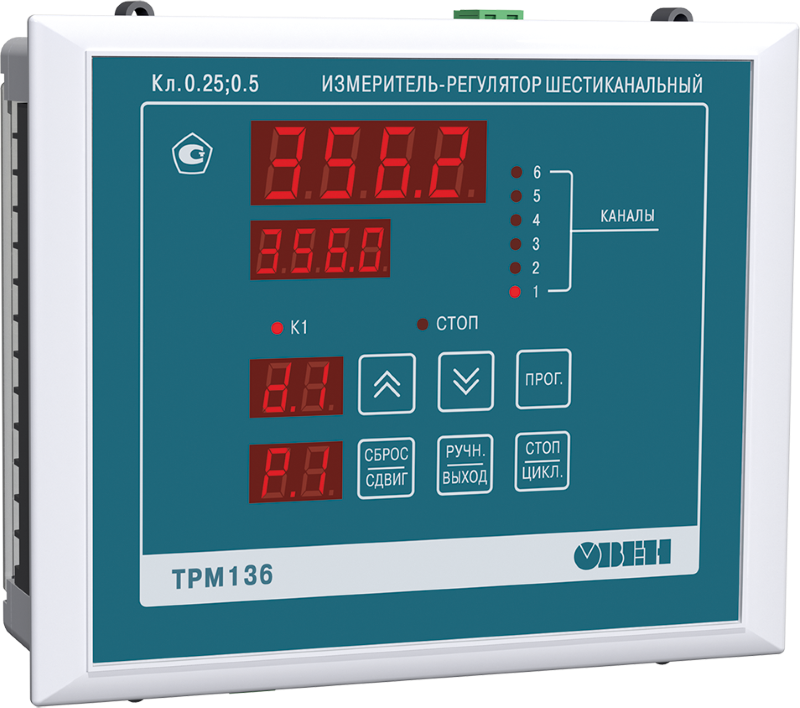

Измеритель-регулятор универсальный шестиканальный ОВЕН ТРМ136

Прибор для измерения и регулирования температуры, давления и др. физических величин

Количество измерительных входов: 1...6
Время опроса одного входа: ≤ 0,6 с
Выходные устройства: электромагнитное реле, ЦАП 4...20 мА, ЦАП 0...10 В, транзисторная оптопара, симисторная оптопара, твердотельное реле
Интерфейс RS-485

В закладки

от 16 800 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.

Особенности:

6 универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях
Вычисление дополнительных величин (средних значений от 2 до 6 измеренных величин, разности измеренных величин, скорости изменения измеряемой величины)
До 6 каналов регулирования или регистрации температуры, давления или других измерительных или вычисленных величин (регулирование по двухпозиционному закону, регистрация на аналоговом выходе 4...20 мА)
От 1 до 6 встроенных входных устройств различных типов в выбранной пользователем комбинации
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установки параметров (кнопками на лицевой панели прибора, на ПК с помощью программы-конфигуратора)
4 варианта стандартных конфигураций схемы прибора
RS-485
Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе

Выходные устройства

Цифроаналоговый преобразователь "параметр-ток 4...20 мА"
Выход для управления внешним твердотельным реле
Оптопары симисторные
Оптопары транзисторные n-p-n-типа
Реле электромагнитные
ЦАП "параметр-напряжение", 0...10 В

Технические характеристики:

Параметр	Значение
Количество измерительных входов	6
Время опроса одного канала	≤ 0,6 с
Питание	~90...264 В, 47...63 Гц
Потребляемая мощность	≤ 18 ВА
Напряжение встроенного источника питания	=(24 ± 3) В
Интерфейс	RS-485
Скорость передачи данных по протоколу ОВЕН, Modbus-RTU, Modbus-ASCII	2,4 кбит/с, 4,8 кбит/с, 9,6 кбит/с, 14,4 кбит/с, 19,2 кбит/с, 28,8 кбит/с, 38,4 кбит/с, 57,6 кбит/с, 115,2 кбит/с
Габаритные размеры	144×169×50,5 мм
Вес	1 кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫХОДНЫХ УСТРОЙСТВ:

Выходное устройство	Параметр	Значение
Реле электромагнитное (Р)	Максимальный ток нагрузки	1 А
	Максимальное напряжение нагрузки переменного тока	≥ 250 В, 50 Гц и cos φ > 0,4
	Максимальное напряжение нагрузки постоянного тока	≥ 30 В
Оптопара транзисторная n-p-n (К)	Максимальный ток нагрузки	400 мА
Оптопара транзисторная n-p-n (К)	Максимальное напряжение постоянного тока	≥ 60 В
Оптопара симисторная (С)	В режиме управления внешним симистором
	Ток (при длительности импульса не более 2 мс и частоте (50 ± 1) Гц)	≥ 400 мА
	Действующее напряжение	≥ 250 В, 50 Гц
	В режиме коммутации нагрузки
	Ток нагрузки	≥ 40 мА
	Действующее напряжение	≥ 250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)	Выходное напряжение холостого хода	=(6 ± 0,5) В
	Выходное напряжение на нагрузке 250 Ом	=3,3...4,9 В
	Ток короткого замыкания	50...72 мА
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока	4...20 мА
	Сопротивление нагрузки	0...1300 Ом
	Номинальное сопротивление нагрузки	700 Ом
	Напряжение питания ЦАП	10...36 В
	Номинальное напряжение питания ЦАП	(24 ± 3) В
ЦАП «параметр-напряжение»	Выходной сигнал постоянного напряжения	0...10 В
	Сопротивление нагрузки	5 кОм
	Напряжение питания ЦАП	15...36 В
	Номинальное напряжение питания ЦАП	(24 ± 3) В

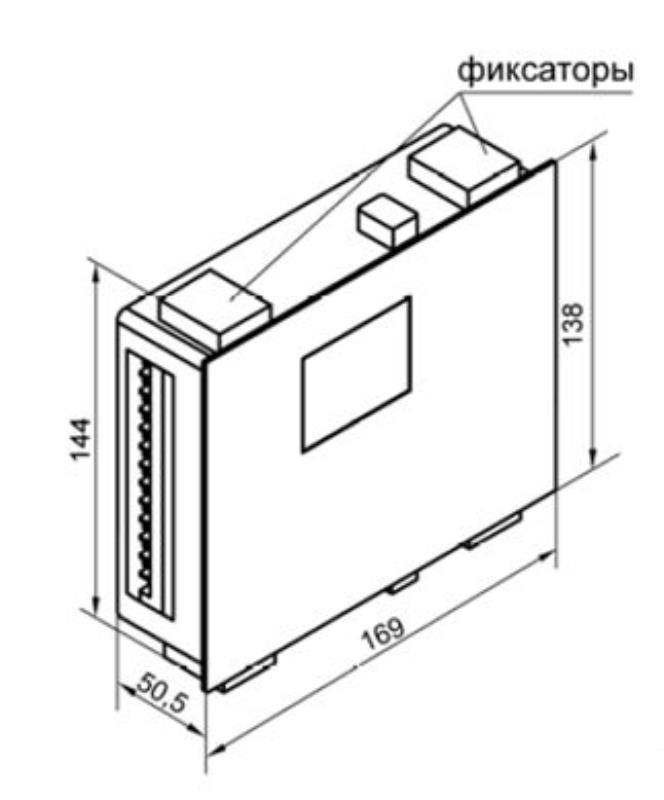

Габаритные размеры

Версия: 2020-11-05-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	04.09.2013	1.54 Мб
Свидетельство об утверждении типа средств измерения	04.09.2013	0.68 Мб
Сертификат соответствия	12.03.2014	0.26 Мб

Артикул	Выход	Срок поставки	Стоимость
Р К Т И Комбинация выходов

Артикул	Модель	Выход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Выход	Срок поставки	Стоимость
F89219	ТРМ136-Р.Щ7	Р	1...2 недели	16800 руб. – +
F89220	ТРМ136-К.Щ7	К	1...2 недели	16800 руб. – +
F89221	ТРМ136-Т.Щ7	Т	1...2 недели	16800 руб. – +
F89222	ТРМ136-И.Щ7	И	1...2 недели	20400 руб. – +
F89223	ТРМ136-ИИИРРР.Щ7	Комбинация выходов	1...2 недели	20400 руб. – +
