Параметр
| Значение
|
Напряжение питания
| ~150…242 В (47...63 Гц)
или =210...300 В |
Диапазон измерения при использовании (в скобках указана разрешающая способность):
- датчика ТСМ - датчика ТСП, Pt100 - датчика положения задвижки |
−50...+200°C (+0,1°С) −80...+750°C (+0,1°С) 0...100% (1%) |
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)
| ±0,5% |
Количество входных каналов, из них:
- температуры - положения задвижки | 5
3 2 |
Количество каналов регулирования | 2
|
Количество выходных реле | 5
|
Количество выходных транзисторных ключей | 8
|
Период следования управляющих импульсов на выходе регулятора
| 1...120 с |
Максимально допустимый ток нагрузки устройств управления:
- э/м реле (при ~220 В или =30 В) - транзисторного ключа (при постоянном напряжении =50 В) |
4 А 200 мА |
Интерфейс связи с ПК | Последовательный, RS-232 (через адаптер сети АС2)
или RS-485 |
Длина линии связи прибора с АС2
| ≤ 1000 м
|
Габаритные размеры | 96×96×145 мм
|
Степень пылевлагозащиты корпуса со стороны передней панели | IP54 |
Условия эксплуатации
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха |
+1...+50°C
86...106,7 кПа 30...80%RH |

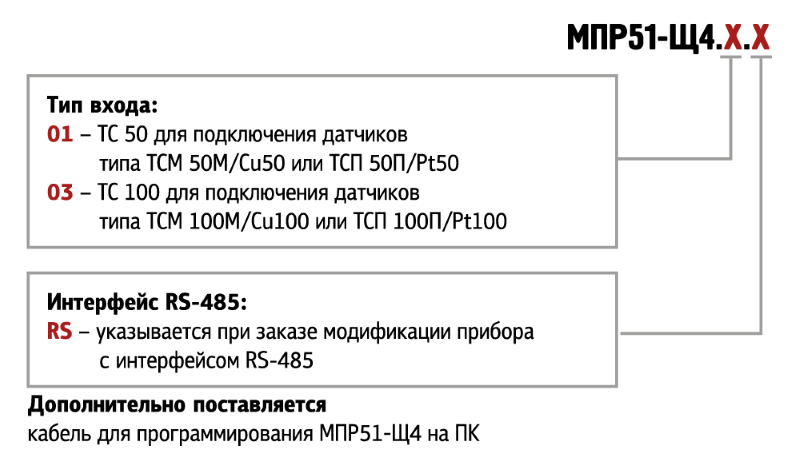

Модификации |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 27.04.2013 | 1.36 Мб | |
Протокол обмена МПР51-Щ4 | 30.04.2013 | 0.19 Мб | |
Сертификат соответствия для МПР51-Щ4 | 25.08.2011 | 0.44 Мб | |
Сертификат средств измерений МПР51-Щ4 (Беларусь) | 25.08.2011 | 0.38 Мб | |
Сертификат средств измерений МПР51-Щ4 (Россия) | 25.08.2011 | 0.31 Мб | |
Сертификат средств измерений МПР51-Щ4 (Украина) | 25.08.2011 | 0.72 Мб |
Артикул | Тип входа | Интерфейс | Срок поставки | Стоимость |
---|---|---|---|---|
Артикул | Модель | Тип входа | Интерфейс | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Модель | Тип входа | Интерфейс | Срок поставки | Стоимость |
---|---|---|---|---|---|
G99374 | МПР51-Щ4.01 | 01 | Нет | Со склада | 34426 руб. |
G99376 | МПР51-Щ4.01.RS | 01 | RS-485 | Со склада | 34426 руб. |
Артикул | Модель | Тип входа | Интерфейс | Срок поставки | Стоимость |
---|---|---|---|---|---|
G99374 | МПР51-Щ4.01 | 01 | Нет | Со склада | 34426 руб. |
G99376 | МПР51-Щ4.01.RS | 01 | RS-485 | Со склада | 34426 руб. |
G99375 | МПР51-Щ4.03 | 03 | Нет | 1...2 недели | 34426 руб. |
G99377 | МПР51-Щ4.03.RS | 03 | RS-485 | 1...2 недели | 34426 руб. |
Отзывы на этот товар пока отсутствуют.
