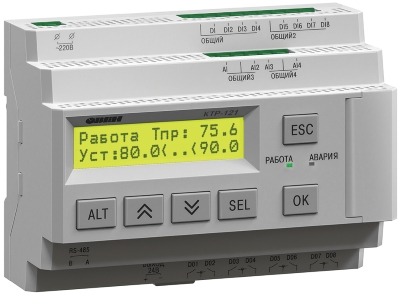

Каскадный регулятор котлов ОВЕН КТР-121.02

Прибор предназначен для управления каскадом котлов

Входы: 8 дискретных, 4 аналоговых
Выходы: 8 реле ~3 А, 250 В или 8 реле ~5 А, 250 В
Интерфейс: RS-485
Управление каскадом до 4-х котлов
Применение с датчиками РТ100/РТ1000 и 100М
Питание: ~94…264 В или =19...30 В
Монтаж: на DIN-рейку 35 мм (стандарт 5S)

В закладки

24 000 руб. Наличие: 4...8 недель Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Каскадный регулятор котлов ОВЕН КТР-121.02 предназначен для управления каскадом котлов. Применяется на отопительных и производственных котельных с автоматизированными горелками. Каскадный контроллер – решение для автоматизации котельной с целью оптимизации ее работы и снижения затрат на обслуживание оборудования.

Особенности:

Регулирование температуры подачи в общем коллекторе или трубопроводе
Погодозависимое регулирование температуры подачи воды
Совместимость с одно-, двухступенчатыми или модулируемыми горелками
Автоматическая смена ведущего котла по времени наработки
Контроль обратной связи каждой горелки
Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом)
Контроль давления воды в общем коллекторе или трубопроводе

Технические характеристики:

Параметр	Значение
	КТР-121-220.02.х	КТР-121-24.02.х
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В при частоте 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24 ± 3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Монтаж	На DIN-рейку 35 мм (стандарт 5S)
Габаритные размеры, мм	123×90×58
Степень пылевлагозащиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	- Pt1000/Pt100: α = 0,00385 1/°С (–200...+850 °C); - 100M: α = 0,00426 1/°С (–180...+200 °C); - 4...20 мА
Предел основной приведенной погрешности, %	±0,5
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более – для цепи постоянного тока – для цепи переменного тока	30 (резистивная нагрузка) 250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Версия: 2018-08-07-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации КТР-121.02.40	27.01.2022	8.29 Мб
Руководство по эксплуатации КТР-121.02.41	27.01.2022	7.49 Мб
Руководство по эксплуатации КТР-121.02.20	27.01.2022	7.52 Мб
Декларация о соответствии	27.01.2022	0.91 Мб

Артикул	Модель	Срок поставки	Стоимость
ОВЕН КТР-121.220.02.20 ОВЕН КТР-121.220.02.40 ОВЕН КТР-121.220.02.41 ОВЕН КТР-121.24.02.20 ОВЕН КТР-121.24.02.40 ОВЕН КТР-121.24.02.41

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
M96531	ОВЕН КТР-121.220.02.20	4...8 недель	24000 руб. – +
M96532	ОВЕН КТР-121.220.02.40	4...8 недель	24000 руб. – +
M96533	ОВЕН КТР-121.220.02.41	4...8 недель	24000 руб. – +
M96534	ОВЕН КТР-121.24.02.20	4...8 недель	24000 руб. – +
M96535	ОВЕН КТР-121.24.02.40	4...8 недель	24000 руб. – +
M96536	ОВЕН КТР-121.24.02.41	4...8 недель	24000 руб. – +
